Hallo zusammen

Ich versuche nun leider schon seit zwei Tagen eine stabile und einfache Lösung zu finde, die Verbindungsstelle von zwei im Raum stehenden Profilen "schön" zu modellieren.

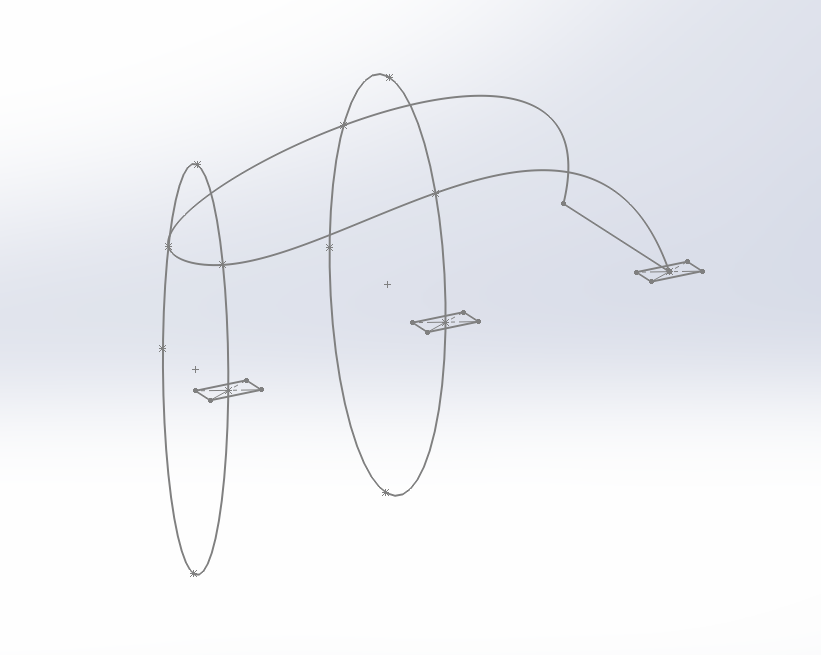

Zur Veranschaulichung habe ich hier mal zwei Ausgetragene Ellipsen erstellt, grundsätzlich muss es aber auch mit 3D Splines als Bahn funktionieren

Ich wäre euch sehr Dankbar falls mir jemand Helfen kann.

Vielen Dank und LG

[Diese Nachricht wurde von Graphix am 05. Sep. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ralf Tide
Ehrenmitglied V.I.P. h.c.
-



Sehen Sie sich das Profil von Ralf Tide an!   Senden Sie eine Private Message an Ralf Tide  Schreiben Sie einen Gästebucheintrag für Ralf Tide

Beiträge: 5045
Registriert: 06.08.2001

Sehr seltsame Dinge passiern <Klaus Lage - Toy Story>
.-)

erstellt am: 05. Sep. 2025 20:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Graphix 10 Unities + Antwort hilfreich

Hallo Graphix,

ich würde ein Ei modellieren.
Das Ei "auswanden".
Anschließend vier Rechtecke wegschneiden...

HTH
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6250
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 06. Sep. 2025 07:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Graphix 10 Unities + Antwort hilfreich

Hallo,

Du kannst auch mit 3D-Spline im Raum arbeiten die mit Oberfläche ausfüllen und dann Wanddicke auftragen.
Auch das Feature Begrenzungsaufsatz kann Dir weiterhelfen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Graphix
Mitglied
Student

Sehen Sie sich das Profil von Graphix an!   Senden Sie eine Private Message an Graphix  Schreiben Sie einen Gästebucheintrag für Graphix

Beiträge: 3
Registriert: 05.09.2025

erstellt am: 07. Sep. 2025 22:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Vielen Dank für eure rasche Hilfe.

Das hilft schon sehr, aber leider löst es mein eigentliches Problem noch nicht ganz. Ich möchte quasi aus 3D Splines im Raum ein Gitter aufbauen. Dazu würde ich entlang der Splines ein Profil austragen. Habe dann aber in den Schnittpunkten immmer ein Problem.

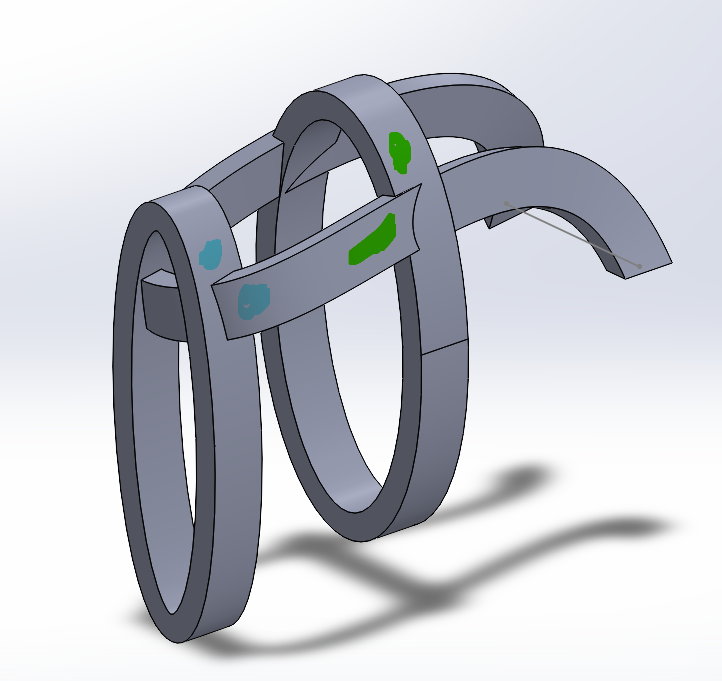

Ich hab versucht das mal in einem Bild darzustellen. Ich hätte gerne das sich die Oberflächen tangential aneinander anschmiegen und in sich übergehen. Das heißt die Ovale müssten sich aufbiegen und der 3D Spline sich ein wenig verdrehen.

Vielen Dank für eure Hilfe. Vielleicht ist meine Herangehensweise aber auch komplett falsch...
LG A.


EDIT: So wie beispielsweise auf diesem Bild: https://cdn.goengineer.com/property-manager-offset-surface-failed-faces-solidworks.png?format=webp

[Diese Nachricht wurde von Graphix am 08. Sep. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jürgen_A
Mitglied



Sehen Sie sich das Profil von Jürgen_A an!   Senden Sie eine Private Message an Jürgen_A  Schreiben Sie einen Gästebucheintrag für Jürgen_A

Beiträge: 30
Registriert: 08.08.2001

SW2024 SP3.1

erstellt am: 08. Sep. 2025 09:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Graphix 10 Unities + Antwort hilfreich


2025-09-08_09-10-35.SLDPRT




2025-09-08_09-10-35.pdf


Hallo Graphix,

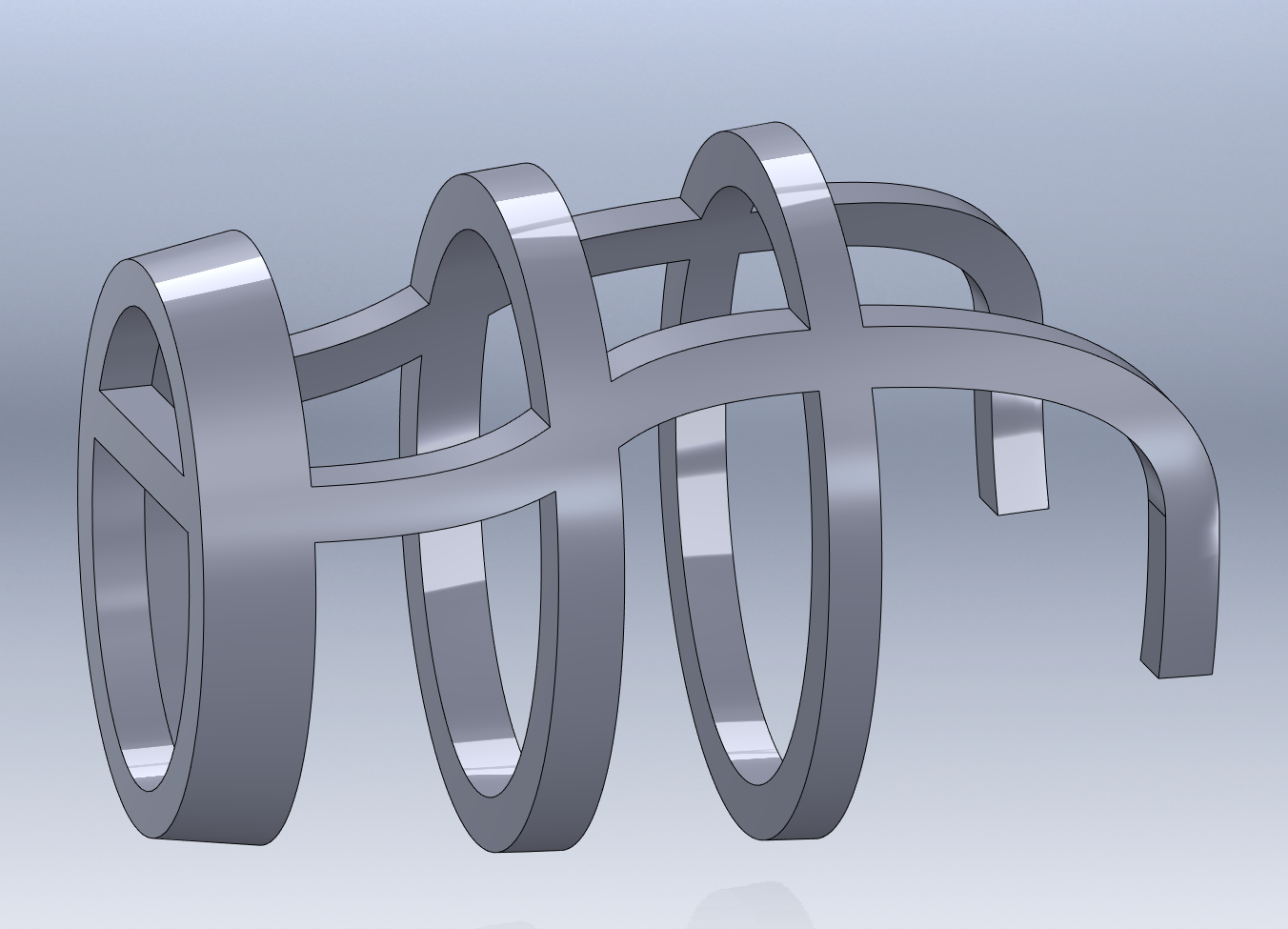

mein Vorschlag ist zwar nicht unbedingt elegant, aber vielleicht eine mögliche Lösung für dein Problem.

Gruß
Jürgen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP



Anzeige:Infos zum Werbeplatz >>

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge

speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)


Sehen Sie sich das Profil von Christian_W an!   Senden Sie eine Private Message an Christian_W  Schreiben Sie einen Gästebucheintrag für Christian_W

Beiträge: 3385
Registriert: 04.04.2001

CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)

erstellt am: 09. Sep. 2025 09:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Graphix 10 Unities + Antwort hilfreich

Moin,

ich bin da auch bei dem Hohlkörper für die Flächenerzeugung.
Statt Rechtecke rauszuschneiden, kannst du den auch mit deinem "Drahtgestell" kombinieren - Option "gemeinsames Volumen"
vielleicht genügt dann auch das Drahtgestell aus rundem Profil.

Gruß, Christian
