Autor Thema:  Blech -Lasche mit Freischnitt (559 / mal gelesen)
Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 49
Registriert: 10.07.2023

 erstellt am: 03. Sep. 2025 15:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

ich arbeite das Erste Mal mit dem Blechmodul von Solidworks (2023).

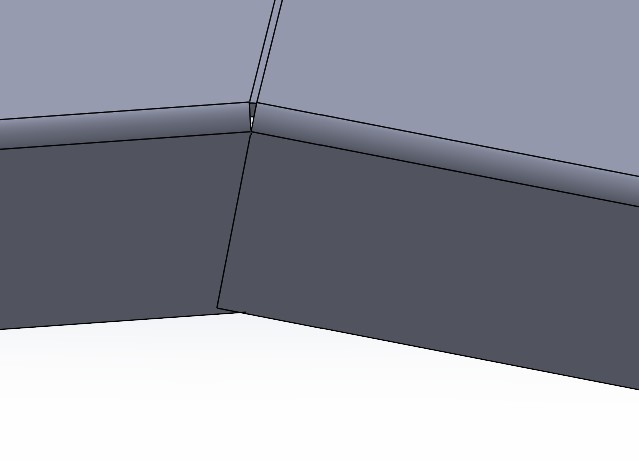

Kann mir jemand einen Tip geben, wie ich an diesem Blechteile eine Lasche mit Freischnitt einfüge, damit sich die Abwicklung nicht überschneidet?

Vielen Dank Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Andi Beck an!   Senden Sie eine Private Message an Andi Beck  Schreiben Sie einen Gästebucheintrag für Andi Beck

Beiträge: 2655
Registriert: 02.10.2006

Firma: SW 2024-5.0 + PDM Prof.
Windows 10 Pro 64bit, i9-11900
32 GbRAM, Quadro P2200
Home:
SW 2025-1.0
Passungstabelle von Heinz
Windows 11 Pro 64bit,
i7-12700K, 32 GbRAM,
GeForce GTX 1050Ti
Samsung C34H892, 3440x1440 Pixel

erstellt am: 03. Sep. 2025 16:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich
Hallo Markus,
kannst du dein Blechteil hier anhängen?

Grüße
Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Konstrukteur mit rotierter Vergangenheit




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6251
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 03. Sep. 2025 17:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich


Hallo Markus,

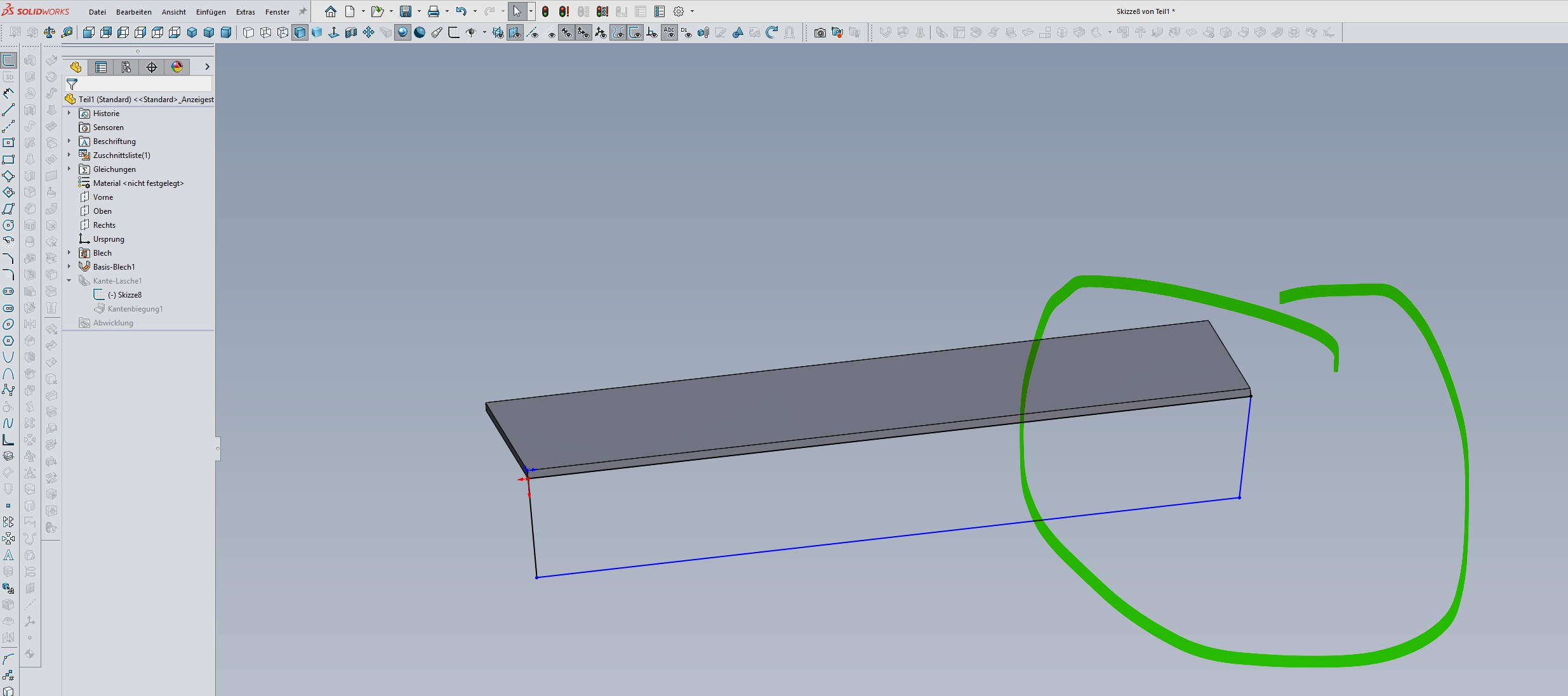

Du kannst die Skizze Deiner Lasche bearbeiten und dort den nötigen Freiraum schaffen.

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Ehrenmitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1521
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 04. Sep. 2025 11:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

Gehrung_2023.SLDPRT

Moin Markus,

du kannst es auch mit der Gehrungslasche versuchen. Beispielteil habe ich
angehängt.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 49
Registriert: 10.07.2023

 erstellt am: 08. Sep. 2025 09:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

LufterkastenSeitenteilliRev02-2025-08-19.SLDPRT

Hallo Andi,

hier ist die Datei...sorry für die verspätete Antwort, ich habe flach gelegen....

Gruß Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Andi Beck an!   Senden Sie eine Private Message an Andi Beck  Schreiben Sie einen Gästebucheintrag für Andi Beck

Beiträge: 2655
Registriert: 02.10.2006

Firma: SW 2024-5.0 + PDM Prof.
Windows 10 Pro 64bit, i9-11900
32 GbRAM, Quadro P2200
Home:
SW 2025-1.0
Passungstabelle von Heinz
Windows 11 Pro 64bit,
i7-12700K, 32 GbRAM,
GeForce GTX 1050Ti
Samsung C34H892, 3440x1440 Pixel

erstellt am: 08. Sep. 2025 10:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich
sorry, ich bin in Dresden auf Urlaub, kann mir die Datei erst am Ende der Woche anschauen, es sei denn, einer der Kollegen hier macht das.
Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Ehrenmitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1521
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 08. Sep. 2025 10:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

LufterkastenSeitenteil.SLDPRT

Moin Markus,

so könnte es mit der Gehrungslasche funktionieren...

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gh0stTalk3r
Mitglied



Sehen Sie sich das Profil von Gh0stTalk3r an!   Senden Sie eine Private Message an Gh0stTalk3r  Schreiben Sie einen Gästebucheintrag für Gh0stTalk3r

Beiträge: 107
Registriert: 19.12.2014

SolidWorks 2023 SP 5.0; PDM Standard; MegaCAD 2021
Dell Precision 7680; Win 11; RTX 2000 ADA

erstellt am: 08. Sep. 2025 10:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

2025-09-0810_48_46-SOLIDWORKSProfessional2023SP5.0-LufterkastenSeitenteilliRev02-2025-08-19.S.png

Hallo Markus,

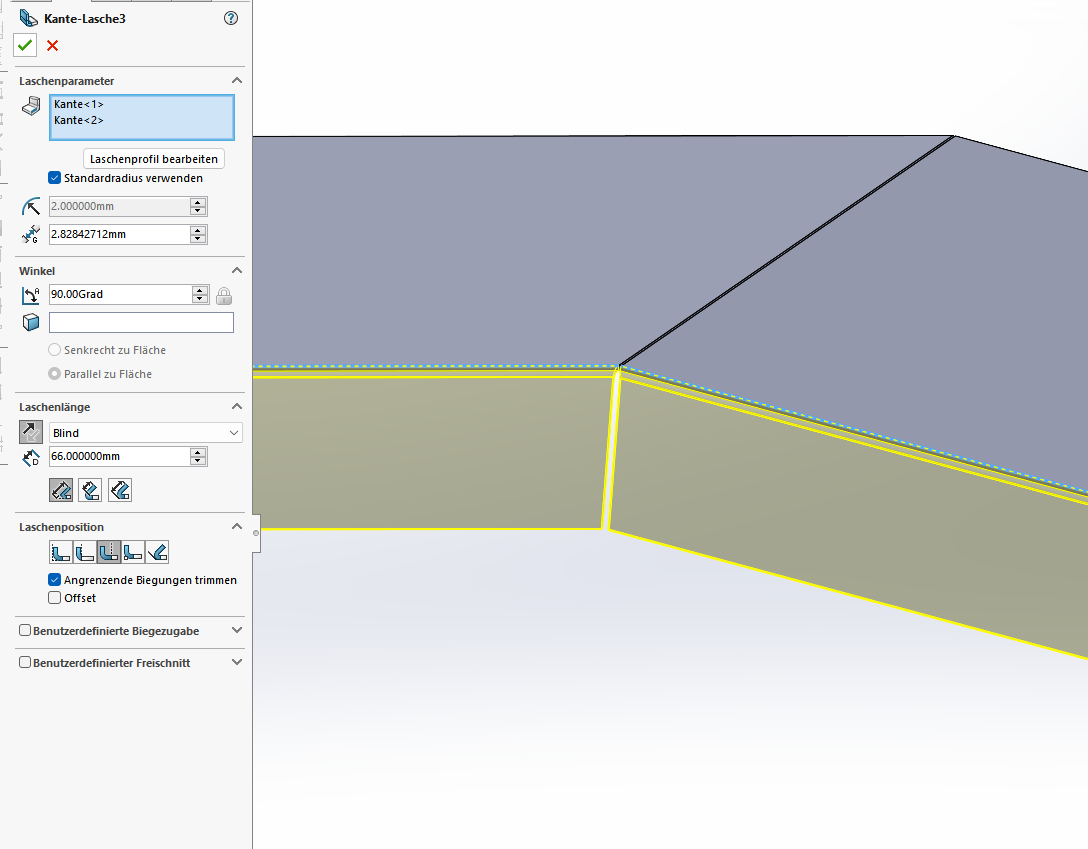

am einfachsten wäre bei dieser Anwendung wohl, wenn du keine zwei separaten Features erstellst, sondern in Kante/Lasche einfach beide Kanten anwählst. Dann erstellt das Solidworks nämlich automatisch

------------------
