  Probleme mit Abziehbilder bei Solidworks Visualize

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Durchgängige Lösung für Engineering und Fertigung von Rohrleitungen mit Smap3D Plant Design


Mehr Videos >>>

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

InnovateNext 26. in Donaueschingen, eine Veranstaltung am 13.11.2025
Autor Thema:  Probleme mit Abziehbilder bei Solidworks Visualize (378 / mal gelesen)
Erwin88
Mitglied
Produktdesigner


Sehen Sie sich das Profil von Erwin88 an!   Senden Sie eine Private Message an Erwin88  Schreiben Sie einen Gästebucheintrag für Erwin88

Beiträge: 16
Registriert: 26.07.2021

erstellt am: 22. Jul. 2025 13:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo zusammen,
ich möchte mit der Funktion „Abziehbild“ ein Logo (PNG-Format) auf die Oberfläche eines Bauteils legen. Funktioniert so weit problemlos.
In der Vorschau wird das Logo auf der Oberfläche auch angezeigt. Auf dem gerenderten Bild ist das Logo aber nicht mehr zu sehen. Ich habe es mit diversen PNG-Bildern und unterschiedlichen Bauteil Geometrien versucht. Vielleicht hat hier jemand einen Tipp?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5616
Registriert: 03.07.2002

SOLIDWORKS 2001 - 2025
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 24H2 | HP ZBook 17 Fury G8

erstellt am: 23. Jul. 2025 11:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erwin88 10 Unities + Antwort hilfreich

Moin,

irgendwie haben sie am einfügen eines Abziehbildes etwas geschraubt. Das landet bei mir immer erst einmal viel zu groß im Nirvana. Okay.

Aber wenn ich es sehe, dann bekomme ich es auch. Insbesondere wenn ich im Modus genau arbeite, sollte dies ja zwingend auch so sein. Visualize Professional 2025SP3

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Erwin88
Mitglied
Produktdesigner


Sehen Sie sich das Profil von Erwin88 an!   Senden Sie eine Private Message an Erwin88  Schreiben Sie einen Gästebucheintrag für Erwin88

Beiträge: 16
Registriert: 26.07.2021

erstellt am: 26. Jul. 2025 20:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Ich nutze 2021 SP0. Bei einem Kollegen, der die selbe Version hat, funktioniert das problemlos. In den Modi "Schnell" und "Genau" wird das Wasserzeichen schon nicht mehr angezeigt und in dem gerenderten Bild ebenfalls nicht. Der Kollege und ich haben alle Einstellungen zurückgesetzt. Auch das leider ohne Erfolg. Kann das vielleicht an meiner Grafikkarte liegen? Er hat da die bessere Hardware, aber Software und Einstellungen sind ja identisch.

Hat wirklich niemand einen Tipp für mich?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Spieler
Mitglied
Mechaniker


Sehen Sie sich das Profil von Andi Spieler an!   Senden Sie eine Private Message an Andi Spieler  Schreiben Sie einen Gästebucheintrag für Andi Spieler

Beiträge: 1443
Registriert: 12.12.2002

SOLIDWORKS 2025SP3

erstellt am: 27. Jul. 2025 11:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erwin88 10 Unities + Antwort hilfreich

Lade doch bitte mal die svpj Datei hoch (oder ein Beispiel das nicht funktioniert).

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Erwin88
Mitglied
Produktdesigner


Sehen Sie sich das Profil von Erwin88 an!   Senden Sie eine Private Message an Erwin88  Schreiben Sie einen Gästebucheintrag für Erwin88

Beiträge: 16
Registriert: 26.07.2021

erstellt am: 28. Jul. 2025 18:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


TestWurfel.zip


Danke für deine Antwort. Ich habe jetzt mal ganz banal einen Würfel konstruiert und auf 3 Seiten jeweils ein Abziehbild gelegt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Spieler
Mitglied
Mechaniker


Sehen Sie sich das Profil von Andi Spieler an!   Senden Sie eine Private Message an Andi Spieler  Schreiben Sie einen Gästebucheintrag für Andi Spieler

Beiträge: 1443
Registriert: 12.12.2002

SOLIDWORKS 2025SP3

erstellt am: 28. Jul. 2025 19:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erwin88 10 Unities + Antwort hilfreich




Hallo Erwin,

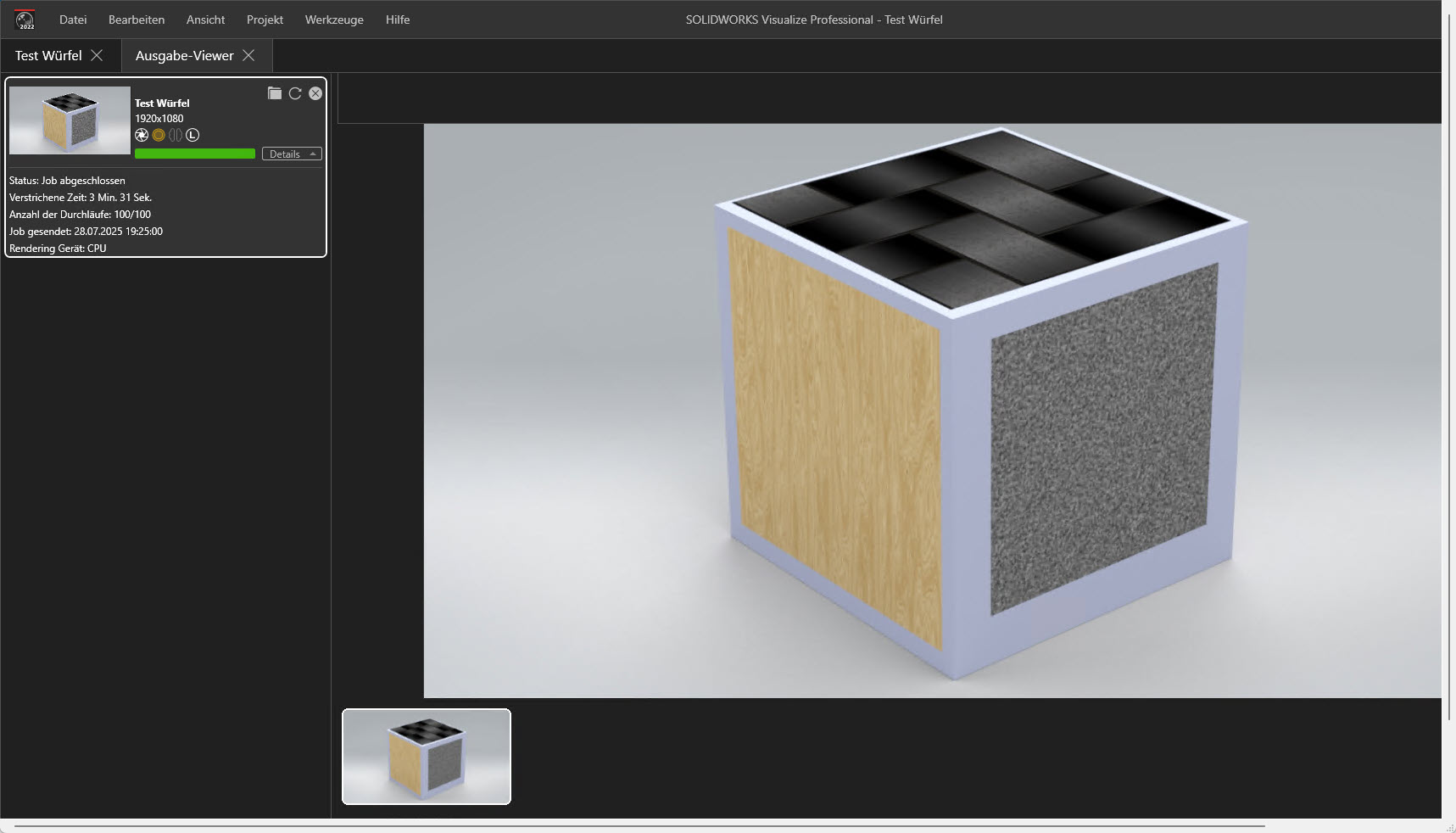

danke für Dein Beispiel, bei mir in Visualize 2022 geht alles gut, auch auf einer VM-Maschine (Grafikkarte ist dort ja mager).

Check' mal bitte die Möglichkeiten in den Optionen 3D-Viewport - Render Engine.
Und vielleicht bei Ausgabewerkzeuge unterschiedliche Profile testen, aber das wird es wahrscheinlich nicht sein, wenn bei Dir die Vorschau schon nicht stimmt.

Liegt dann bestimmt an der GraKa.

VG
AndiS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5616
Registriert: 03.07.2002

SOLIDWORKS 2001 - 2025
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 24H2 | HP ZBook 17 Fury G8

erstellt am: 29. Jul. 2025 08:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Erwin88 10 Unities + Antwort hilfreich




Moin,

ich würde auch auf Grafikkarte, genauer den Treiber tippen. Das Visualize drauf angewiesen und Windows Update haut da gerne mal zwischen. Wie oft ich schon den NVidia-Treiber nachinstalliert habe...

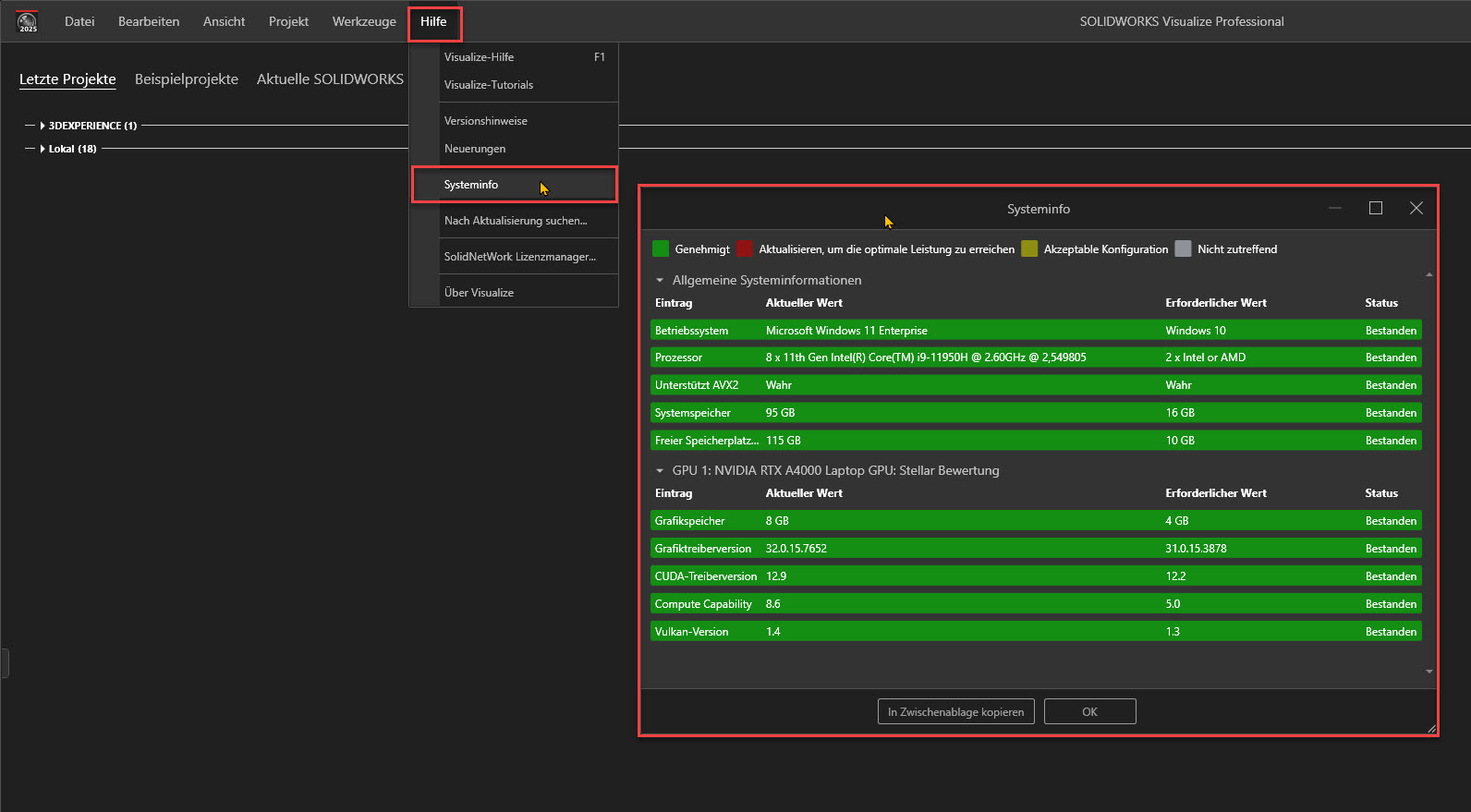

Ich weis nicht, ob Visualize 2021 schon die Systeminfo so hatte; aber dann könntest du da auch mal nachsehen...

------------------
