Autor Thema:  Luft messen in Querschnitt (277 / mal gelesen)
wybren
Mitglied
Maschinenbau Techniker


Sehen Sie sich das Profil von wybren an!   Senden Sie eine Private Message an wybren  Schreiben Sie einen Gästebucheintrag für wybren

Beiträge: 35
Registriert: 19.06.2009

Solidworks 2024SP5

erstellt am: 04. Jun. 2025 14:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo zusammen,
folgende Situation:
ich habe eine Baugruppe mit mehreren Teilen. Jetzt mache ich an einer beliebigen Stelle eine Schnittansicht rein.
Die Schnittansicht selber ist von einem Gehäuse umrahmt. In dem Gehäuse sind mehrere Teile geschnitten. Ich würde jetzt gerne die nicht geschnittene Flächengröße innerhalb des Gehäuses ermitteln.
Gibt es dafür einen vergleichsweise einfachen Weg? Bisher war meine Weg ein neues Teil in die Baugruppe zu setzen. In dem Teil eine Skizze erstellen in der ich die Silhouettenelemente/Schnittkurve der Teile übernehme und dann die "Luft"-Fläche austrage. Das ist aber teils sehr aufwendig. Kennt jemand einen einfacheren Weg?

------------------
Freundliche Grüße
Bernd

Homepage: solidworks.berndhornemann.de
YouTube: https://www.youtube.com/@SWMP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur



Sehen Sie sich das Profil von Torsten Niemeier an!   Senden Sie eine Private Message an Torsten Niemeier  Schreiben Sie einen Gästebucheintrag für Torsten Niemeier

Beiträge: 3856
Registriert: 21.06.2001

"ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **

erstellt am: 04. Jun. 2025 14:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wybren 10 Unities + Antwort hilfreich
Moin.

Könntest Du die 'Luft' schraffieren?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3704
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 04. Jun. 2025 14:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wybren 10 Unities + Antwort hilfreich
Hallo Bernd,

Baugruppe öffnen
Skizze erstellen, damit die Schnittfläche übrig bleibt
Schnitt in der Baugruppe erzeugen
erzeugte Fläche anwählen - Messen (den Befehl anwenden)

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wybren
Mitglied
Maschinenbau Techniker


Sehen Sie sich das Profil von wybren an!   Senden Sie eine Private Message an wybren  Schreiben Sie einen Gästebucheintrag für wybren

Beiträge: 35
Registriert: 19.06.2009

Solidworks 2024SP5

erstellt am: 04. Jun. 2025 14:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo,

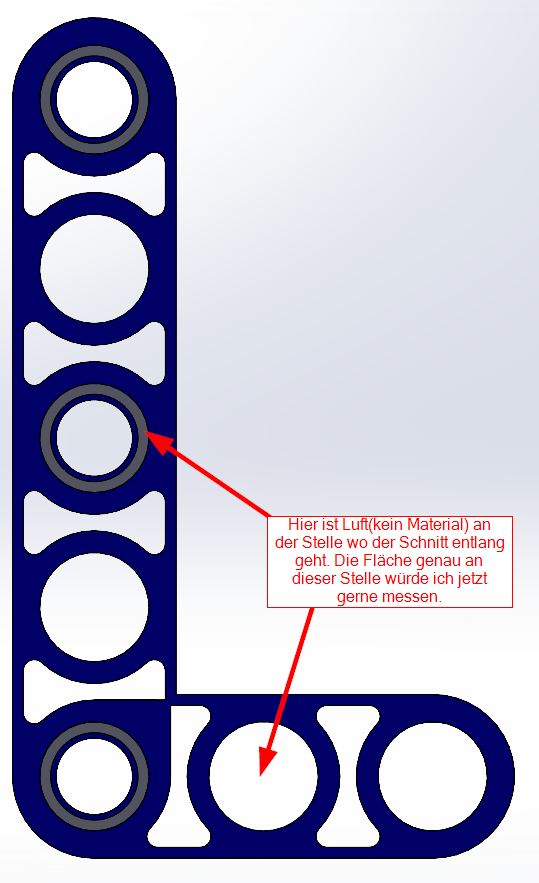

ich versuche das mit einem Bild nochmal etwas zu verdeutlichen. Die dunkelblaue Fläche ist die Schnittfläche im Material. Die weißen Bereiche innerhalb sind Luft und auch der graue Bereich ist an der Stelle des Schnitts Luft. Das Bauteil liegt hinter dem Schnitt. Ich würde jetzt gerne die weißen und grauen Flächen in mm² ermitteln.

------------------
Freundliche Grüße
Bernd

Homepage: solidworks.berndhornemann.de
YouTube: https://www.youtube.com/@SWMP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3704
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 04. Jun. 2025 16:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wybren 10 Unities + Antwort hilfreich
Hallo Bernd,

öffne dein Teil
Blende den Körper deines Teils aus
erzeuge einen Körper, der größer ist, als dein Teil
jetzt blende deinen Körper wiederein
jetzt zieh den Körper vom neue nKörper ab
jetzt kannst du jeden benötigten Schnitt legen
und die Flächen messen

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wybren
Mitglied
Maschinenbau Techniker


Sehen Sie sich das Profil von wybren an!   Senden Sie eine Private Message an wybren  Schreiben Sie einen Gästebucheintrag für wybren

Beiträge: 35
Registriert: 19.06.2009

Solidworks 2024SP5

erstellt am: 05. Jun. 2025 08:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Martin,
das geht aber nicht in einer Baugruppe, oder?

------------------
Freundliche Grüße
Bernd

Homepage: solidworks.berndhornemann.de
YouTube: https://www.youtube.com/@SWMP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3704
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 05. Jun. 2025 08:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wybren 10 Unities + Antwort hilfreich
Hallo Bernd,

Baugruppe öffnen
als Teil speichern
alle Körper zu einem Teil verschmelzen

jetzt wie schon beschrieben:
blende den Körper deines Teils aus
erzeuge einen Körper, der größer ist, als dein Teil
jetzt blende deinen Körper wiederein
jetzt zieh den Körper vom neuen Körper ab
jetzt kannst du jeden benötigten Schnitt legen
und die Flächen messen

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Spieler
Mitglied
Mechaniker


Sehen Sie sich das Profil von Andi Spieler an!   Senden Sie eine Private Message an Andi Spieler  Schreiben Sie einen Gästebucheintrag für Andi Spieler

Beiträge: 1438
Registriert: 12.12.2002

SOLIDWORKS 2025SP2

erstellt am: 05. Jun. 2025 10:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für wybren 10 Unities + Antwort hilfreich

wybren
Mitglied
Maschinenbau Techniker


Sehen Sie sich das Profil von wybren an!   Senden Sie eine Private Message an wybren  Schreiben Sie einen Gästebucheintrag für wybren

Beiträge: 35
Registriert: 19.06.2009

Solidworks 2024SP5

erstellt am: 05. Jun. 2025 12:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Andi,
vielen Dank.

------------------
Freundliche Grüße
Bernd

Homepage: solidworks.berndhornemann.de
YouTube: https://www.youtube.com/@SWMP

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
