Hallo liebes CAD-Forum,

seit vielen Jahren bin ich stille Leserin in diesem Forum und konnte schon einige Probleme mit Hilfe der zahlreichen Beiträge  lösen.

Nun ist das erste Mal der Fall aufgetreten, dass ich nichts zu meinem aktuellen Problem hier finden kann und auch der SW-Support nicht sofort auf eine Lösung gekommen ist.

Folgendes Problem:

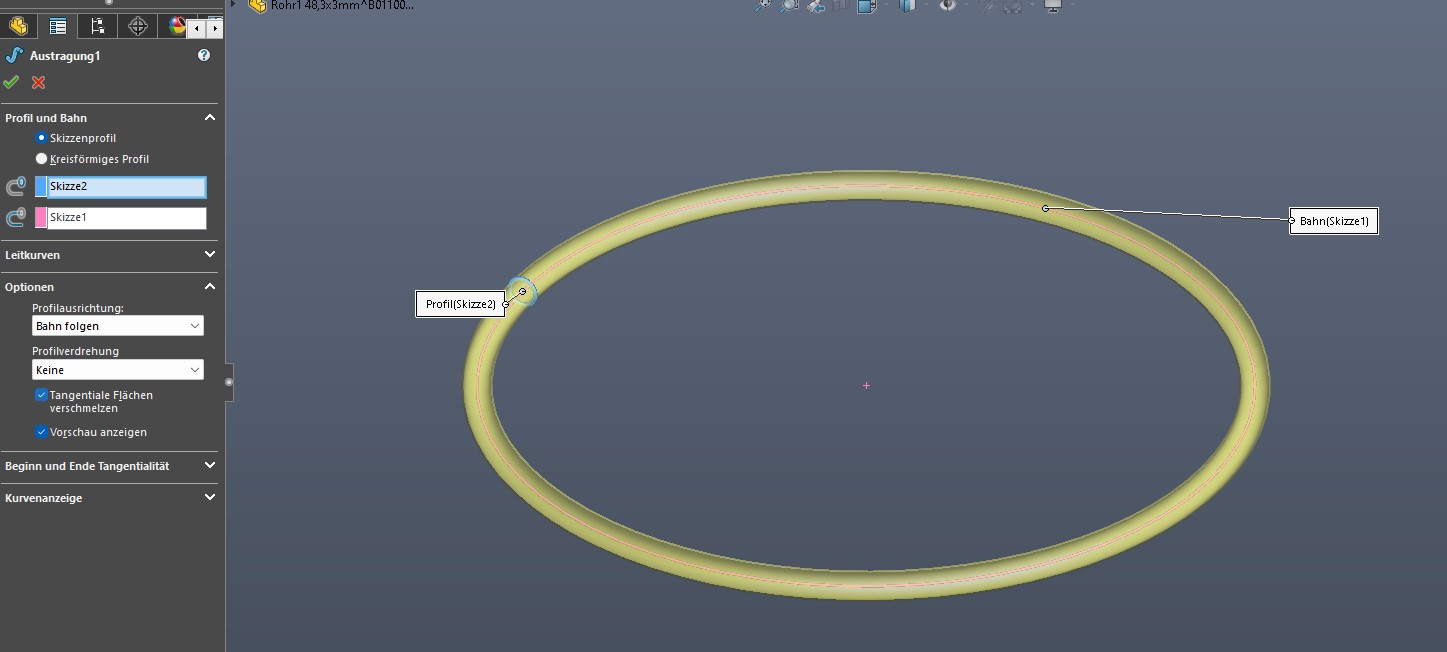

wir zeichnen in Solidworks viele Rohre, Rohrbögen und ähnliches über "Aufsatz/Basis ausgetragen" (siehe angehängte Bilder)

Leider lassen sich gerade sollte Körper nicht mehr auf Zeichnungen bemaßen.

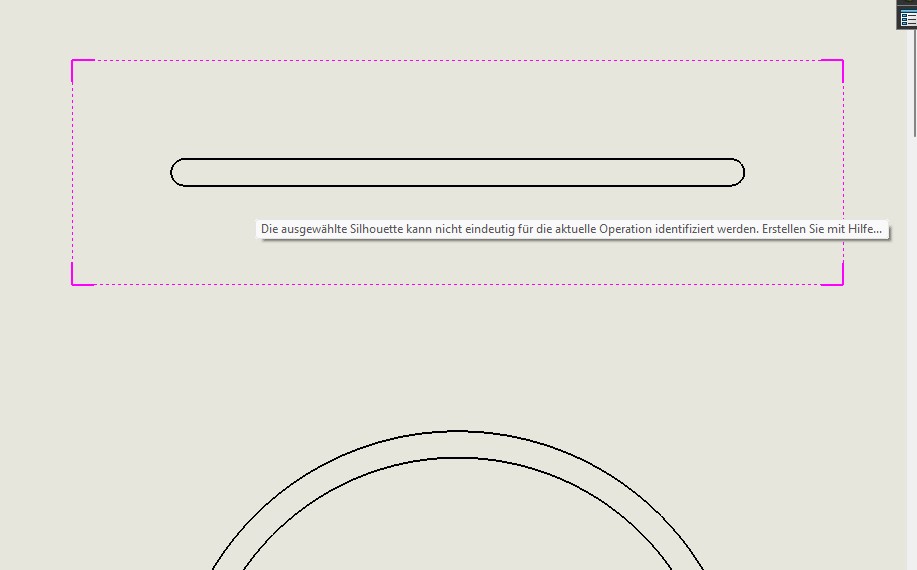

mit SolidWorks 2022 und auch die Versionen davor gab es dabei überhaupt keine Probleme, nun kommt immer die Meldung, dass die Shilouettenkante nicht eindeutig identifiziert werden kann.

Hatte jemand damit schonmal Probleme?

Vielen Dank im Voraus für eure Ratschläge!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Illara:

Hatte jemand damit schonmal Probleme?

---

Jetzt habe ich auch dieses Problem!
Danke!
SCNR

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Schön, dass Du schreibt mit welcher Version es keine Probleme gab.
Interessant aber ist, mit welcher Version arbeitest Du jetzt wo es Probleme gibt.

Gruss
Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Erstelle das Teil als Rotation und nicht als Aufsatz/Basis Ausgetragen, dann können die Silhouettenkanten bemasst werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

oh, das habe ich doch glatt vergessen...
ich arbeite mit 2024 SP5.0

das Bauteil über eine Rotation zu erstellen hilft in diesem Fall,
aber es gibt einige Teile bei denen wir nicht mit so einem workaround arbeiten können.

[Diese Nachricht wurde von Illara am 28. Apr. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Anderee Lösungen, auch nicht für alles geeignet.

- Skizze vom 3D Modell auf der Zeichnung einblenden, diese bemassen und die Skizze wieder ausblenden.
- Einfügen Modellelmente, das entsprechenden Masse aus der Skizze einfügen

Gruss
Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Moin,

in der Draufsicht gehts, im Schnitt ebenfalls. Schon merkwürdig.
Getestet mit SWX 2025 SP1.2

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Erklärung zum Phänomen.
Die Silhouettenkante ist nicht parallel zur Skizzenebene bzw. Ansicht, dadurch kann SWX die Kante nicht korrekt verarbeiten.

Alternativ zu Mikes Lösung, kann man eine Trennlinien einfügen, diese lässt sich dann Vermassen.
Das steht auch so in dem Popup, welches abgeschnitten wird.
Die ganze Meldung lautet übrigens :„Die ausgewählte Silhouette kann nicht eindeutig für die aktuellen Operationen identifiziert werden. Erstellen Sie eine Trennlinie mithilfe der Operation „Trennlinie“ mit der Option „Silhouette“.“

->Dimensioning silhouette edges in a drawing

------------------
21 ist nur die halbe Antwort.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

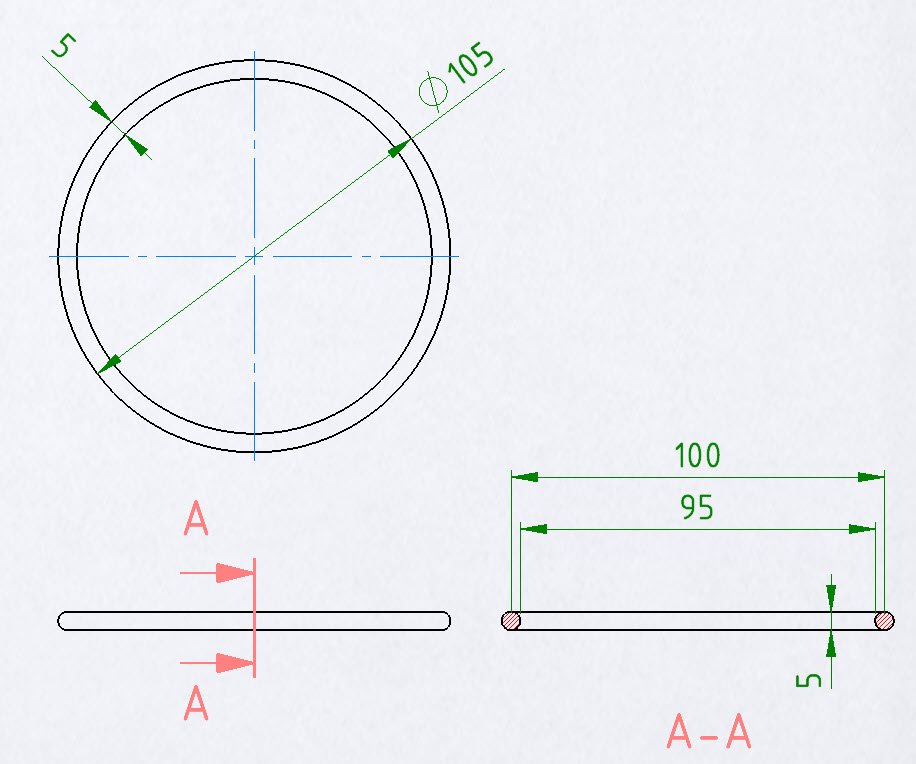

035131_ShilouettenkanteBemassen-SWX2024.mp4

Bei mir funktioniert es. Ich kann die (Außen-)Shilouettenkante bemaßen, wenn ich Vollmaterial habe. Wenn ich anschließend eine Offsetgeometrie (nach innen) mache, kann ich nur noch die verdeckten Kanten bemaßen - wenn ich etwas herauszoome (bei mir ist dynamisches Hervorheben in der Grafikansicht eingeschaltet)...

Bildqualität hat keinen Einfluß, auch schattierte Ansicht nicht...

HTH
Ralf

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Einfachste Lösung:

- Feature editieren
- Option "Tangentiale Flächen verschmelzen" selektieren

Gruss
Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

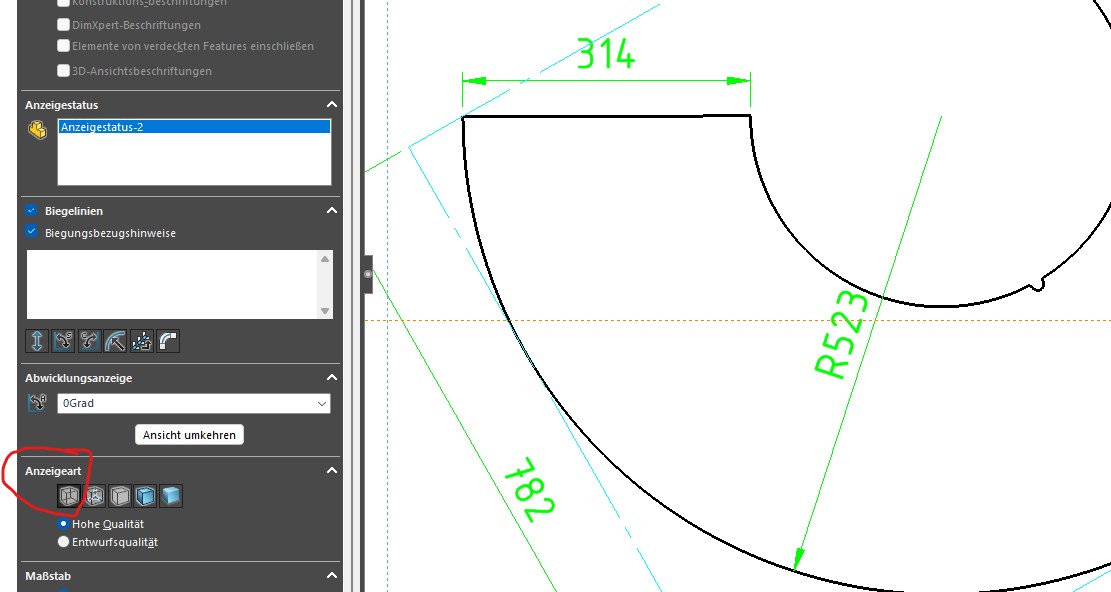

probier mal bei der Zeichnung beim Bemassen auf Drahtdarstellung zu stellen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

das Umstellen der Ansicht hilft leider bei dem Problem auch nicht.

Ich werde mich wohl erstmal mit den vorgeschlagenen Workaround begnügen und
über eingeblendete Skizzen etc. drum herum arbeiten.

Trotzdem ärgerlich, ich bin mir so sicher, dass ich damit vor 2024 ganz normal alles bemaßen konnte, egal was ich zur Austragung genutzt habe.

Vielen Dank an die hilfreichen Beiträge an alle!
