Guten Morgen zusammen,

Da es bei uns immer so ist, das eine vollständiges Gewinde Konstruiert wird, muss ich immer bei einer Schnitt Ansicht die Linien vom Gewinde Ausblenden. Dies mache ich, indem ich zunächst nicht tangentiale Kanten ausblende und zusätzlich jede Linie Einzel Anklicke und Ausblende....

Je nach Bauteil Größe, dauert dies ewig und manchmal lassen sich die Linien nicht direkt ausblenden.

Gibt es einen Tipp, Trick oder ein Makro oder irgendetwas um diese Linien schneller Auszublenden?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swx-cad-nutzer
Mitglied
Konstr

Senden Sie eine Private Message an swx-cad-nutzer

Schreiben Sie einen Gästebucheintrag für swx-cad-nutzer

Beiträge: 416
Registriert: 15.06.2011

SWX 2023
SP 4.0
64 bit

erstellt am: 18. Mrz. 2025 08:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bjelovar88

Interessant. Was macht es dann für einen Sinn das Gewinde so zu konstruieren? Das wird sicher Ladezeit kosten?
Evtl. Konfigurationen? mit "echtem Gewinde" und "nur" Darstellung

------------------
https://www.radiobob.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bjelovar88
Mitglied
Zerspanungsmechaniker

Beiträge: 112
Registriert: 21.06.2019

SolidWorks 2022

erstellt am: 18. Mrz. 2025 08:53

<-- editieren / zitieren -->

Unities abgeben:

Der Sinn.... Nur Optik und Qualität....

Deinen Vorschlag mit der Darstellung habe ich genau so umgesetzt, 1x Konfig. Darstellung und 1x mit Austragung.

Aber als Darstellung gefällt es nicht in der Zeichnung.

Das ganze wird verlangt "Weil wir nicht mehr in der Steinzeit sind"....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

swx-cad-nutzer
Mitglied
Konstr

Beiträge: 416
Registriert: 15.06.2011

SWX 2023
SP 4.0
64 bit

erstellt am: 18. Mrz. 2025 10:14

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bjelovar88

Ok, verstehe.
Wenn Ihr "nur" Teile macht mit Gewinde, dann gehts von der Perfomance noch, wenn die dann noch wo eingebaut sind in Anlagen/Maschinen mit vielen weiteren Teilen macht das modelierte Gewinde vermutlich nur Probleme.

------------------
https://www.radiobob.de

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bjelovar88
Mitglied
Zerspanungsmechaniker

Beiträge: 112
Registriert: 21.06.2019

SolidWorks 2022

erstellt am: 18. Mrz. 2025 10:35

<-- editieren / zitieren -->

Unities abgeben:

Ne, es ist ganz selten mal, das diese Modelle mal in eine komplexeren Baugruppen eingebaut werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Senden Sie eine Private Message an dopplerm

Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3658
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 18. Mrz. 2025 10:59

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bjelovar88

Hallo Bjelovar88,

hast du schon mal versucht, beim Schnitt nur die Fläche über zu lassen?
Also Schnittfläche anzuhaken?

LG Martin

------------------
Das Leben ist Veränderung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bjelovar88
Mitglied
Zerspanungsmechaniker

Beiträge: 112
Registriert: 21.06.2019

SolidWorks 2022

erstellt am: 18. Mrz. 2025 11:07

<-- editieren / zitieren -->

Unities abgeben:

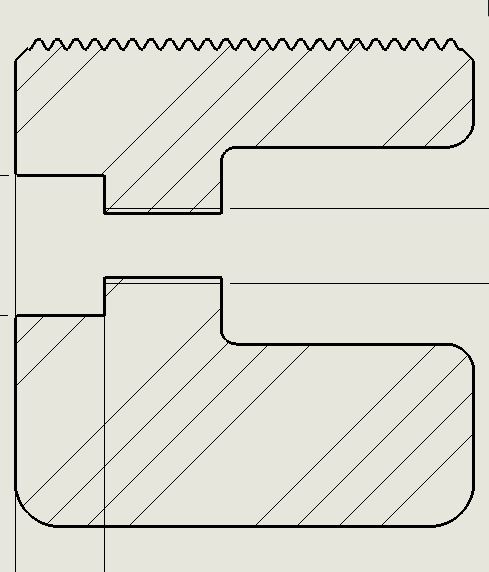

Hab ich dann sieht es aus wie im Screenshot

Jetzt müsste man nur noch vereinzelt Linien einblenden aber das geht wiederum nicht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur

Senden Sie eine Private Message an Torsten Niemeier

Schreiben Sie einen Gästebucheintrag für Torsten Niemeier

Beiträge: 3803
Registriert: 21.06.2001

"ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **

erstellt am: 18. Mrz. 2025 11:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bjelovar88

Ganz eindeutig mit zwei Konfigurationen, wie schon beschrieben.
Das mit der Steinzeit ist so'ne Sache, die bei Helices schon immer eine ziemlich dumme Ansicht war.

Gruß, Torsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)

Senden Sie eine Private Message an Christian_W

Schreiben Sie einen Gästebucheintrag für Christian_W

Beiträge: 3332
Registriert: 04.04.2001

CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)

erstellt am: 18. Mrz. 2025 12:17

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bjelovar88

Zitat:
Original erstellt von Bjelovar88:
...
Gibt es einen Tipp, Trick oder ein Makro oder irgendetwas um diese Linien schneller Auszublenden?

Wenn du dem Gewinde noch Radien spendieren würdest, hättest du lauter tangentiale Kanten und könntest die einfach ausblenden.

Nur als Idee ...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Bjelovar88
Mitglied
Zerspanungsmechaniker

Beiträge: 112
Registriert: 21.06.2019

SolidWorks 2022

erstellt am: 18. Mrz. 2025 13:20

<-- editieren / zitieren -->

Unities abgeben:

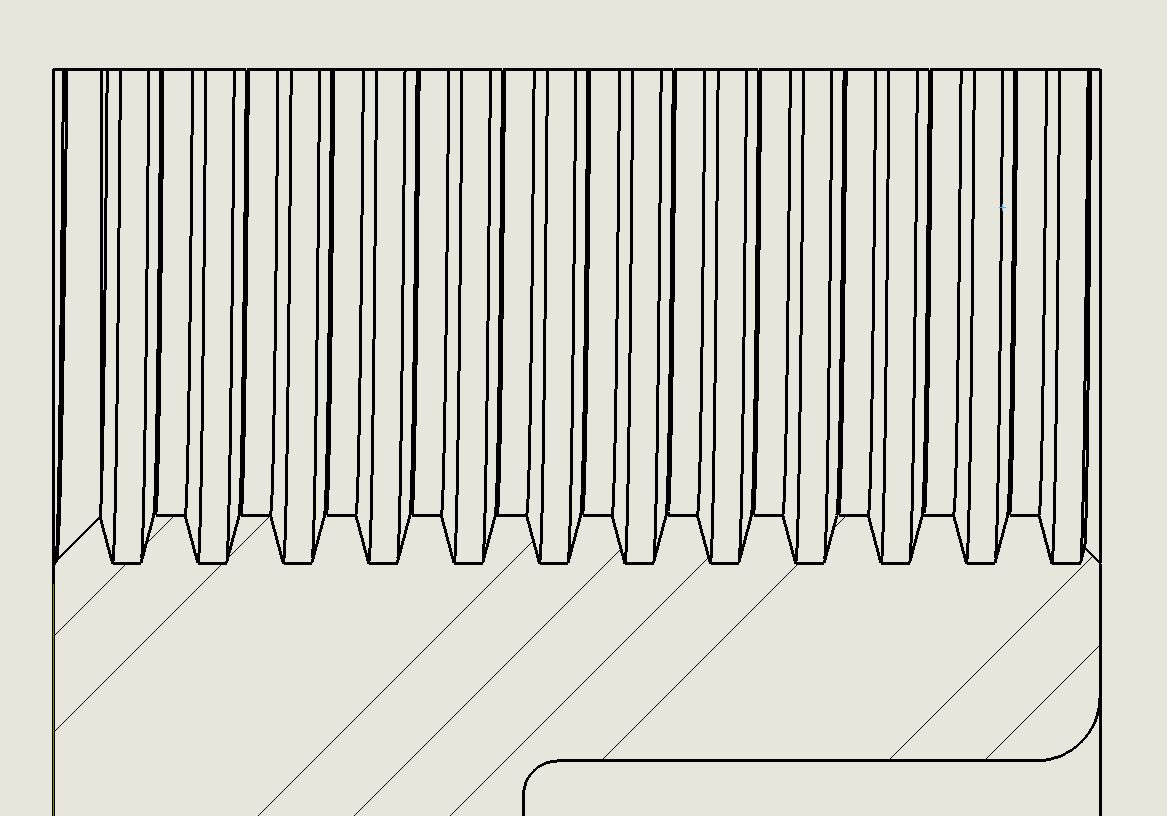

Hy, es ist besser geworden aber auch noch nicht ganz Weg.... Bitte nicht irritieren lassen die vorherigen Bilder waren Metrisch jetzt ist es Trapez.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Beiträge: 3658
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 18. Mrz. 2025 15:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bjelovar88

Zitat:
Original erstellt von Bjelovar88:
Hab ich dann sieht es aus wie im Screenshot
Jetzt müsste man nur noch vereinzelt Linien einblenden aber das geht wiederum nicht

aber du kannst sehr schnell einzelne Linien zeichnen,
ich denke, du bist schneller mit Linien ziehen und Strichstärke anpassen, als mit Ausblenden.

LG Martin

(mir ist klar, dass deine Vorgehensweise genau auf Euren Bedarf zugeschnitten ist, aber genau das ist das Spannende, dafür Lösungen zu finden)

------------------
Das Leben ist Veränderung.
