Moin zusammen!

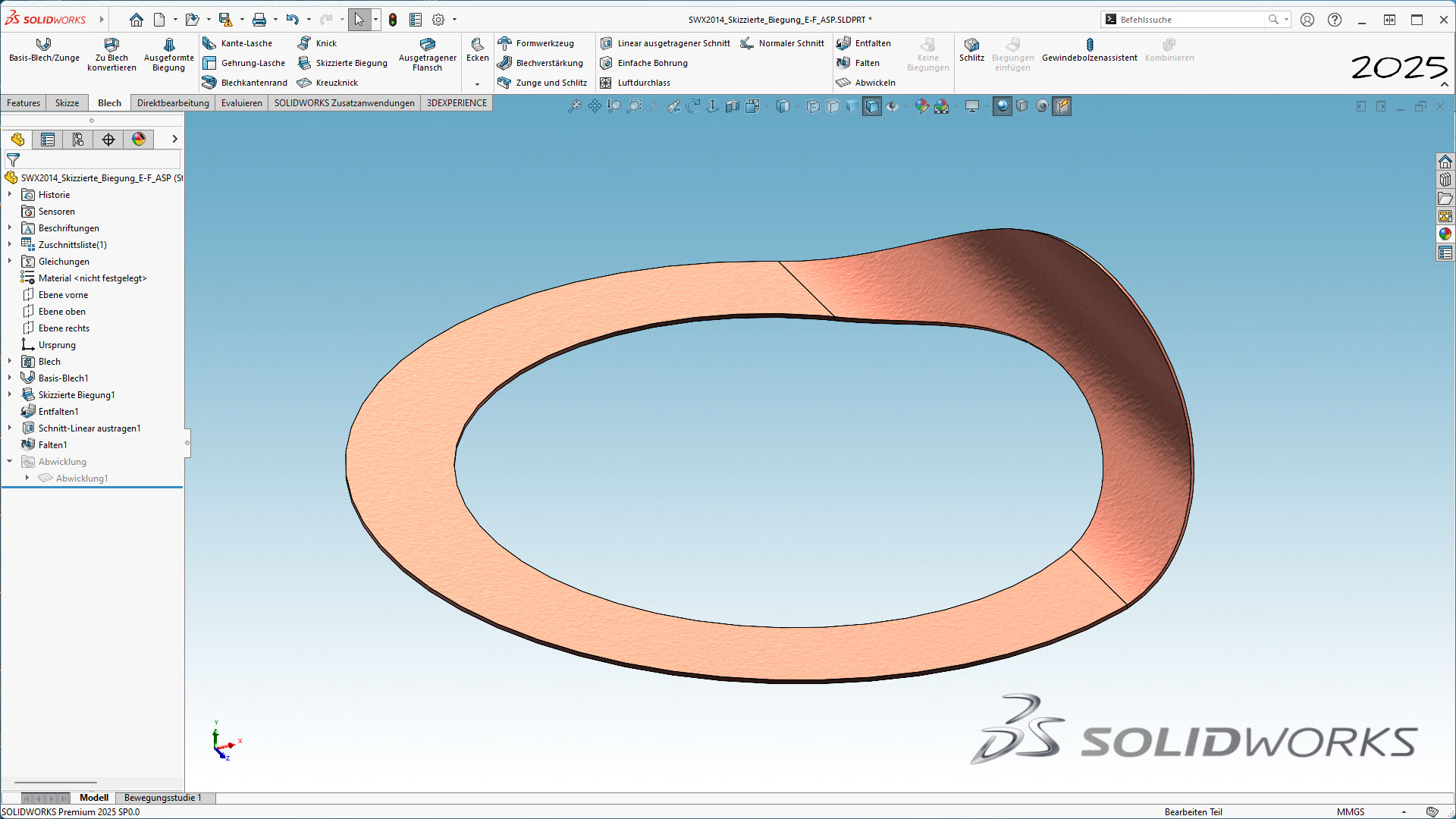

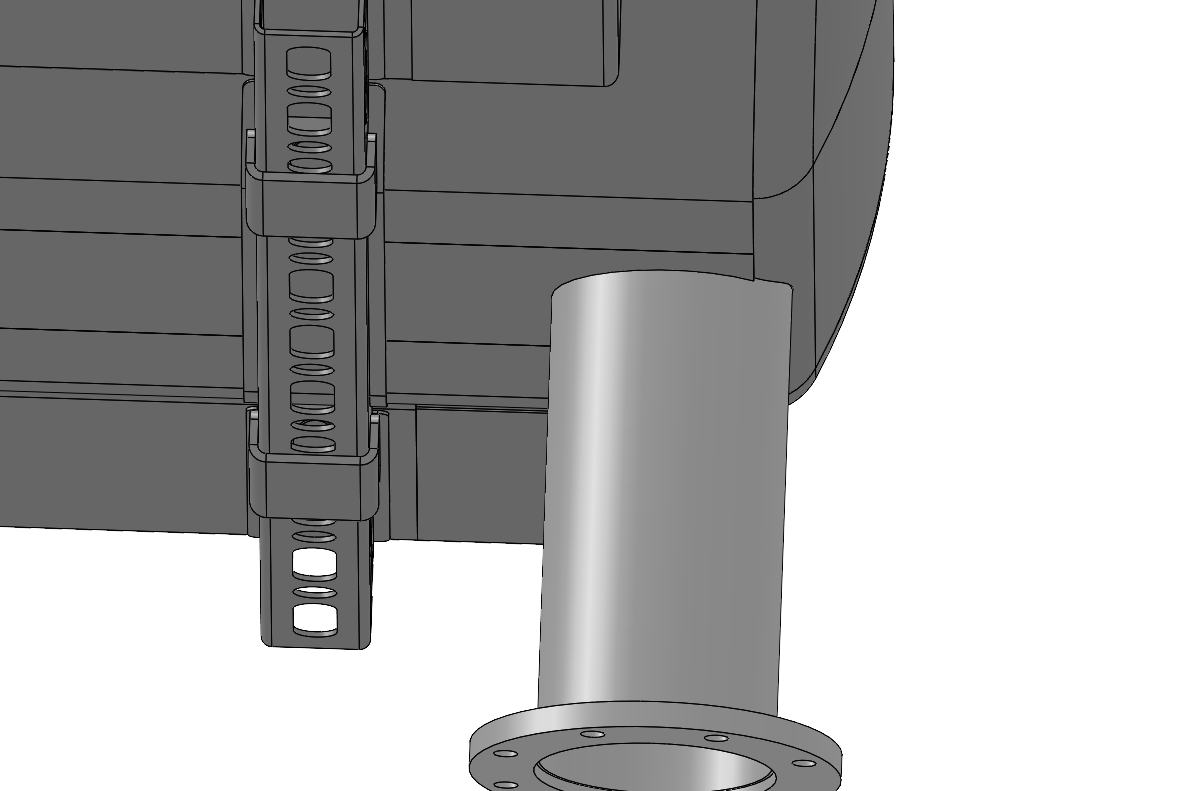

Ich benötige eine Manschette um ein Rohr. Ein Teil dieser Manschette muss allerdings einen Radius enthalten. Und zwar mit dem Radius 63mm. Das Problem ist, dass es keinen geraden Anteil mehr an der Manschette gibt. Ich habe es mit dem Befehl "Skizzierte Biegung" versucht, das haut aber nicht hin. Da bricht das ganze in dem Moment ab, in dem es keinen "geraden" Anteil nach dem Radius mehr gibt. Im Anhang findet Ihr dazu Screenshots.

DANKE für Eure Hilfe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5572
Registriert: 03.07.2002

SOLIDWORKS 2001 - 2025
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 24H2 | HP ZBook 17 Fury G8

erstellt am: 19. Nov. 2024 13:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich
Moin,

mit dem Wissen, warum es nicht mehr klappt, könnte man ja gezielt gegenwirken und eine minimal kleine, gerade Kante ans Blech bringen. 1/10 mm reicht ja meist.

------------------
Einen schönen Gruß von Heiko

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 19. Nov. 2024 13:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Grundsätzlich ein guter Gedanke! Leider ist das Teil derart bemessen, dass ich den Biegeradius im Fertigteil gar nicht vollständig erstellen kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1280
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 19. Nov. 2024 14:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich

Blechscheibe_Jan.SLDPRT

Moin,

anbei eine Möglichkeit wenn der Biegeradius wirklich über den Scheibendurchmesser laufen muß.

Gruß
Jan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 19. Nov. 2024 14:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Voll klasse, ich kann die Datei auch öffnen... aber ich kann die Features nicht sehen, weil mein SW wohl zu alt ist...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Spieler
Mitglied
Mechaniker


Sehen Sie sich das Profil von Andi Spieler an!   Senden Sie eine Private Message an Andi Spieler  Schreiben Sie einen Gästebucheintrag für Andi Spieler

Beiträge: 1434
Registriert: 12.12.2002

SOLIDWORKS 2025SP1.1

erstellt am: 19. Nov. 2024 14:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1280
Registriert: 23.12.2000

Dienstl. Lenovo 64GB, nVidia, Win10, SW 2019, 2021 u. 2022
Priv. Dell M7740 16GB, nVidia , Win10,
SW 2012, SW 2021 und SW 2022 Prem.

erstellt am: 19. Nov. 2024 15:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich




Ok,

habe hier nur noch 2024 am Start.

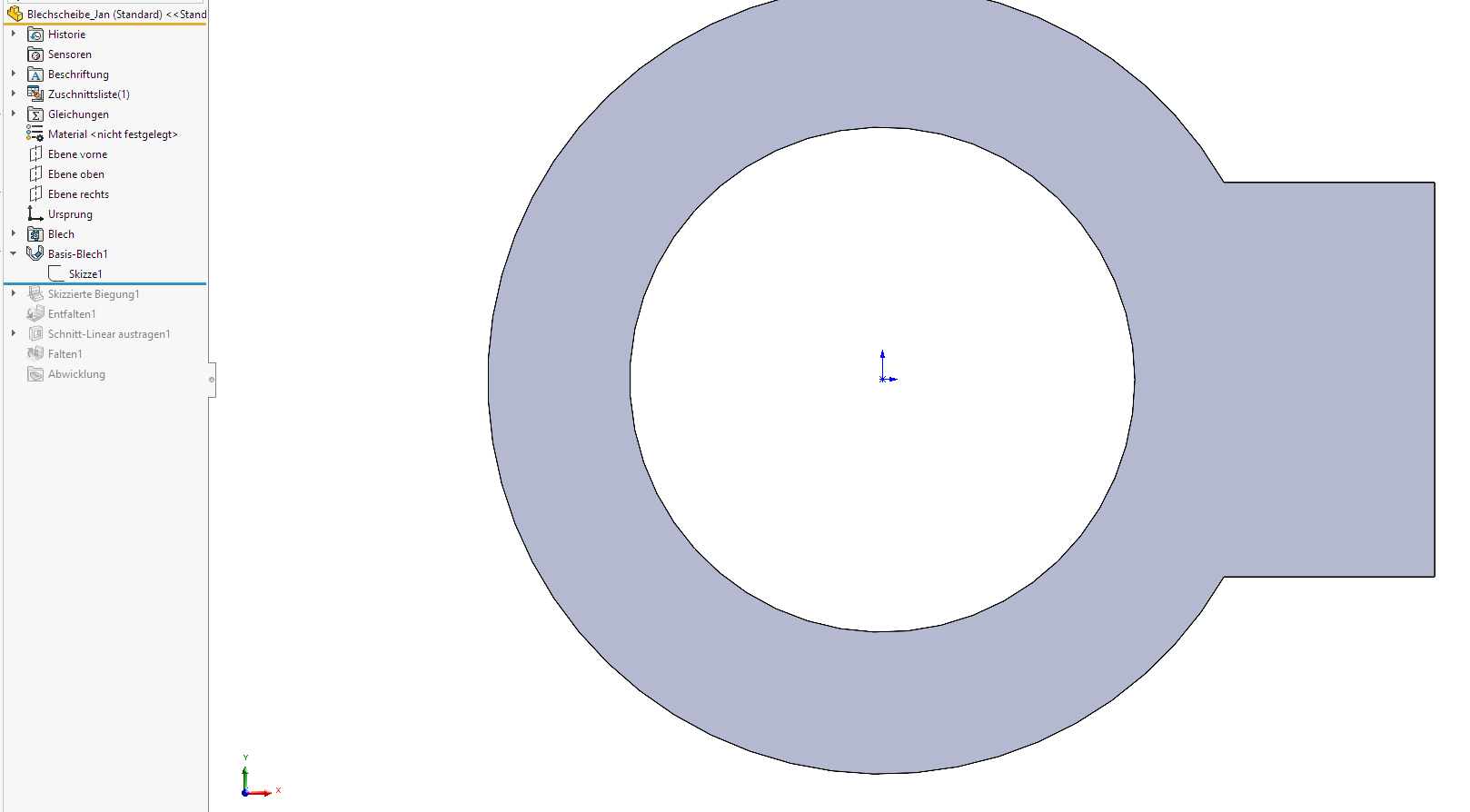

1. Blechscheibe mit Ansatz erstellen.

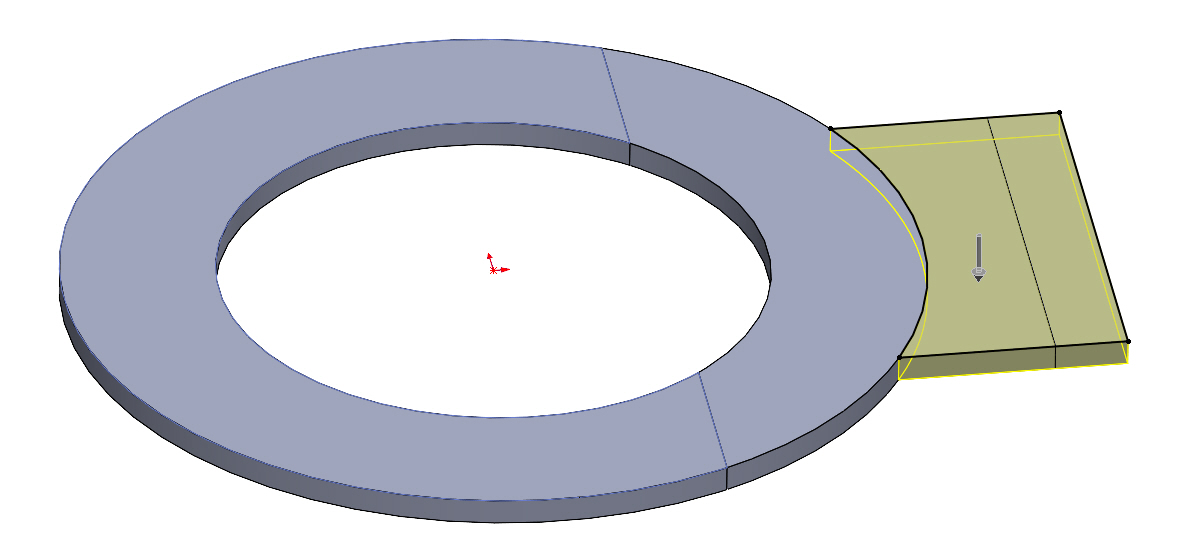

2. Skizzierte Biegung einfügen.

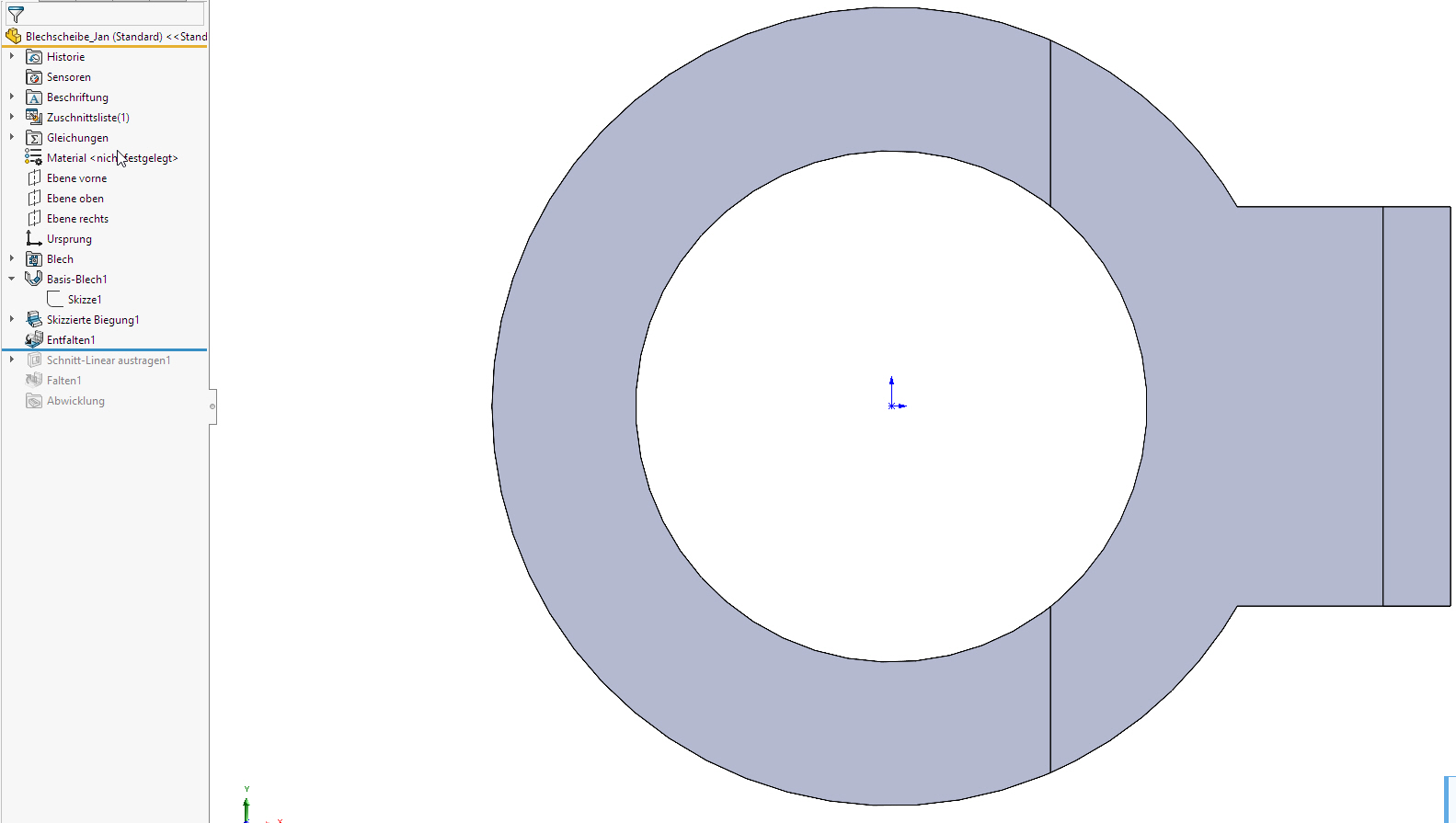

3. Blech Entfalten
4. Ansatz mit linearen Schnitt entfernen
5. Blech wieder Falten

  Andi, deine Lösung gefällt mir besser, da trimmt man nicht direkt an den Kannten

[Diese Nachricht wurde von Jan am 19. Nov. 2024 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TC17pro
Ehrenmitglied V.I.P. h.c.
PM - Fragen kostet nix.



Sehen Sie sich das Profil von TC17pro an!   Senden Sie eine Private Message an TC17pro  Schreiben Sie einen Gästebucheintrag für TC17pro

Beiträge: 3683
Registriert: 20.08.2013

Rechner 1, alt mit W7
NVidia GT540M
Rechner 2, neu mit W10
NVidia GeForce GTX1060
Drucker: Ender 3 Pro

erstellt am: 19. Nov. 2024 15:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich
Hallo,

mit dem hochbiegen ist es nicht getan? Oder?

------------------
Freundliche Grüße
TC17pro

Über eine Rückmeldung würde ich mich freuen, Danke.
Meine Versionen:
- TurboCAD V 17.2.77.1 Professional (nicht 2017)
- TurboCAD V 2021 Platinum (V28)
Für die erstellten Beiträge ist die Haftung, Garantie und Gewährleistung ausgeschlossen.
NEU, aus gegebenem Anlass: Keinesfalls will ich Jemand beleidigen oder provizieren. Ich will nur helfen.
Two hours of trial and error saves you 10 minutes of reading the manual.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 19. Nov. 2024 15:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich versuche mich mal mit meinem 2023er an meinem Teil und melde mich mit Ergebnissen...

DANKE erst mal...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 19. Nov. 2024 15:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Loide, was soll ich sagen? "Entfalten" und "Falten" sind dann die Lösung gewesen...!!!
