Autor Thema:  SolidWorks Simulation -> Warum verformen sich Schrauben nicht? (313 / mal gelesen)
webfritz
Mitglied
Dipl.-Ing.(FH) Fahrzeugtechnik


Sehen Sie sich das Profil von webfritz an!   Senden Sie eine Private Message an webfritz  Schreiben Sie einen Gästebucheintrag für webfritz

Beiträge: 344
Registriert: 09.12.2000

/ CATIA V5 / Siemens NX / SolidWorks Connected Premium

erstellt am: 30. Okt. 2024 20:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

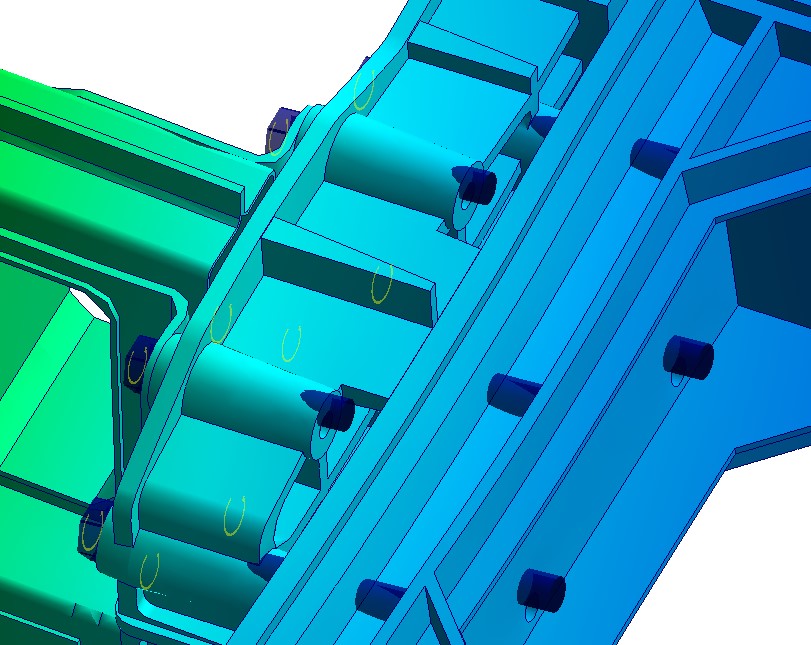

ich hätte mal eine Frage, warum sich in der Berechnung - wenn sich das Bauteil verformt - die zur Montage verwendeten Schrauben nicht verformen und wie Igelstacheln aus der sich verformenden Struktur dann herausstehen.

Da sich die Auflagefläche verformt, bleibt die Schraube normal zur Auflage. Die Fläche für die Verschraubung ist im Durchgangsloch definiert.

Hat einer dazu eine Ahnung, ob das normal ist bei SWX oder ob ich hier eine falsche Definition habe?

Vielen Dank!

------------------
We shall never surrender (Winston Churchill)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1436
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 31. Okt. 2024 10:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für webfritz 10 Unities + Antwort hilfreich

Hallo,

die Schrauben hast du wahrscheinlich mittels Verbindungsgliedern eingefügt.
Dann wird nur eine "Darstellung" an dieser Stelle erzeugt, die dir signalisiert,
dass dort eine Verschraubung existiert. Diese Darstellung wird dann auch
nicht skaliert, wenn du die Verformungen z.B. mit dem Faktor 100 anzeigen lässt.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

webfritz
Mitglied
Dipl.-Ing.(FH) Fahrzeugtechnik


Sehen Sie sich das Profil von webfritz an!   Senden Sie eine Private Message an webfritz  Schreiben Sie einen Gästebucheintrag für webfritz

Beiträge: 344
Registriert: 09.12.2000

/ CATIA V5 / Siemens NX / SolidWorks Connected Premium

erstellt am: 01. Nov. 2024 19:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Andreas.

bedeutet dies, dass die Schrauben zwar die Kräfte einbringen (Vorspannung) und auch die Belastung (Zugkraft und Verspannung der zu verschraubenden Teile ) einbringen, aber selbst werden dies nicht auf Verformung gerechnet?

Oder würde man in einem anderen Verschraubungsfall mit kleinerer Skalierung eine Verformung der Schraube sehen?

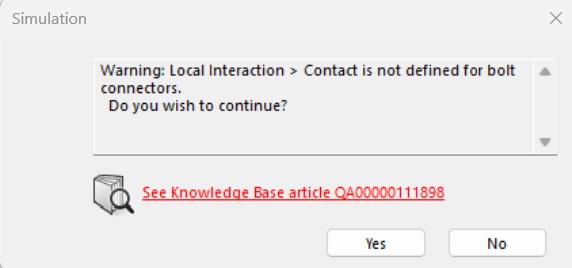

Weiterhin habe ich eine auftretende Fehlermeldung "Contact is not defined for Bolt contact", wo ich nicht klarkomme.

Ich habe ja für jede Schraube die Auflage als Edge und die Einschraubfläche als Face definiert. Mehr kann man da ja nicht machen ..

Wo soll ich noch eine Kontaktfläche definieren? Schon seltsam ... ich vermute, dass ein Einschraubdurchmesser irgendwo nicht passt.

Gruß und Dank!

Fritz

------------------
We shall never surrender (Winston Churchill)

[Diese Nachricht wurde von webfritz am 02. Nov. 2024 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1436
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 04. Nov. 2024 09:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für webfritz 10 Unities + Antwort hilfreich

Hallo Fritz,

hier erfährst du ein wenig mehr über die Berechnung des Schraubenverbindungsglieds:

https://help.solidworks.com/2024/German/SolidWorks/cworks/c_Bolt_Connectors_Formulation.htm

Ich denke, dass deine sonstigen Fragen besser im Simulation-Forum aufgehoben sind:

https://ww3.cad.de/cgi-bin/ubb/forumdisplay.cgi?action=topics&forum=SolidWorks+Simulation&number=131

Dort gibt es Experten, die sehr tief in der Materie sind

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

webfritz
Mitglied
Dipl.-Ing.(FH) Fahrzeugtechnik


Sehen Sie sich das Profil von webfritz an!   Senden Sie eine Private Message an webfritz  Schreiben Sie einen Gästebucheintrag für webfritz

Beiträge: 344
Registriert: 09.12.2000

/ CATIA V5 / Siemens NX / SolidWorks Connected Premium

erstellt am: 05. Nov. 2024 05:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Morgen Andreas,

das ist ein wertvoller und hilfreicher Beitrag. Vielen Dank auch für die Verlinkungen!

Ich habe nämlich in einem Beitrag von einem Admin hier auf cad.de gelesen, dass es mangels Interesse oder Beteiligung auf cad.de KEIN SolidWorks Simulation Forum geben würde.

Stop! Das war dieser Link ob es ein 3DExperience Forum gäbe!

Fehlt 3DExperience Formum?

Endlich doch ein Forum ...

Gibt es denn hier ein 3DExperience Forum?

Vielen Dank!

[Diese Nachricht wurde von webfritz am 05. Nov. 2024 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

webfritz
Mitglied
Dipl.-Ing.(FH) Fahrzeugtechnik


Sehen Sie sich das Profil von webfritz an!   Senden Sie eine Private Message an webfritz  Schreiben Sie einen Gästebucheintrag für webfritz

Beiträge: 344
Registriert: 09.12.2000

/ CATIA V5 / Siemens NX / SolidWorks Connected Premium

erstellt am: 05. Nov. 2024 06:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Guten Morgen Andreas,

das ist ein wertvoller und hilfreicher Beitrag. Vielen Dank auch für die Verlinkungen!

Ich habe nämlich in einem Beitrag von einem Admin hier auf cad.de gelesen, dass es mangels Interesse oder Beteiligung auf cad.de KEIN SolidWorks Simulation Forum geben würde.

Stop! Das war dieser Link ob es ein 3DExperience Forum gäbe! Allerdings ist der jetzt auch schon 20 Jahre alt ..

Fehlt 3DExperience Formum?

Endlich doch ein Forum ...

Gibt es denn hier ein 3DExperience Forum? Muss mal noch genauer suchen!

Vielen Dank!


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
