Autor Thema:  Keine Abwicklung obwohl Falten funktioniert (217 / mal gelesen)
Oliver844
Mitglied



Sehen Sie sich das Profil von Oliver844 an!   Senden Sie eine Private Message an Oliver844  Schreiben Sie einen Gästebucheintrag für Oliver844

Beiträge: 37
Registriert: 12.07.2007

Solidworks Premium 2020 SP2.0<P>Inventor 2015 Professional, SP2<P>Win 7, Core 2 Duo 6300 1,86GHz, 4 GB DDR 2 RAM, GForce 7600 GT

erstellt am: 16. Okt. 2024 07:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


cdf1344_Gehaeuse_Verdampfer.SLDPRT


2024-10-16_072922.pdf


2024-10-16_073056.pdf


Hallo,

vielleicht hat jemand einen Tip, wie ich diese Ecke so realisieren kann, dass SW das abwickelt.

Grüße von Oliver

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oliver844
Mitglied



Sehen Sie sich das Profil von Oliver844 an!   Senden Sie eine Private Message an Oliver844  Schreiben Sie einen Gästebucheintrag für Oliver844

Beiträge: 37
Registriert: 12.07.2007

Solidworks Premium 2020 SP2.0<P>Inventor 2015 Professional, SP2<P>Win 7, Core 2 Duo 6300 1,86GHz, 4 GB DDR 2 RAM, GForce 7600 GT

erstellt am: 16. Okt. 2024 08:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hat sich erledigt, das war eine Irrtum. Die Rundung 3 war das Problem.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1434
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 16. Okt. 2024 08:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Oliver844 10 Unities + Antwort hilfreich


cdf1344_Gehaeuse_Verdampfer.SLDPRT


Guten Morgen Oliver,

Zitat:
Original erstellt von Oliver844:
Hat sich erledigt, das war eine Irrtum. Die Rundung 3 war das Problem.

ich habe bei deinem Teil die Rundungen 4 und 7 unterdrückt. Dann hat es
mit der Abwicklung funktioniert  (Datei ist im SWX2024-Format)

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oliver844
Mitglied



Sehen Sie sich das Profil von Oliver844 an!   Senden Sie eine Private Message an Oliver844  Schreiben Sie einen Gästebucheintrag für Oliver844

Beiträge: 37
Registriert: 12.07.2007

Solidworks Premium 2020 SP2.0<P>Inventor 2015 Professional, SP2<P>Win 7, Core 2 Duo 6300 1,86GHz, 4 GB DDR 2 RAM, GForce 7600 GT

erstellt am: 16. Okt. 2024 13:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Andreas,

danke für die Rückmeldung. Die Radien waren im Bereich der Biegung, was die Abwicklung nicht schafft, was zwar schade ist, aber im Grunde logisch.

Grüße von Oliver

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1434
Registriert: 20.12.2003

SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000

erstellt am: 16. Okt. 2024 14:34    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Oliver844 10 Unities + Antwort hilfreich






cdf1344_Gehaeuse_Verdampfer_neu.SLDPRT


Hallo Oliver,

ich helfe mir immer, indem ich im entfalteten Zustand im Biegebereich
einen Vollkreis platziere (#1) und dann schneide. Dann wird im zweiten
Schritt der Bereich ausgerundet (#2). Danach klappt es auch mit der
Abwicklung

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oliver844
Mitglied



Sehen Sie sich das Profil von Oliver844 an!   Senden Sie eine Private Message an Oliver844  Schreiben Sie einen Gästebucheintrag für Oliver844

Beiträge: 37
Registriert: 12.07.2007

Solidworks Premium 2020 SP2.0<P>Inventor 2015 Professional, SP2<P>Win 7, Core 2 Duo 6300 1,86GHz, 4 GB DDR 2 RAM, GForce 7600 GT

erstellt am: 16. Okt. 2024 16:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

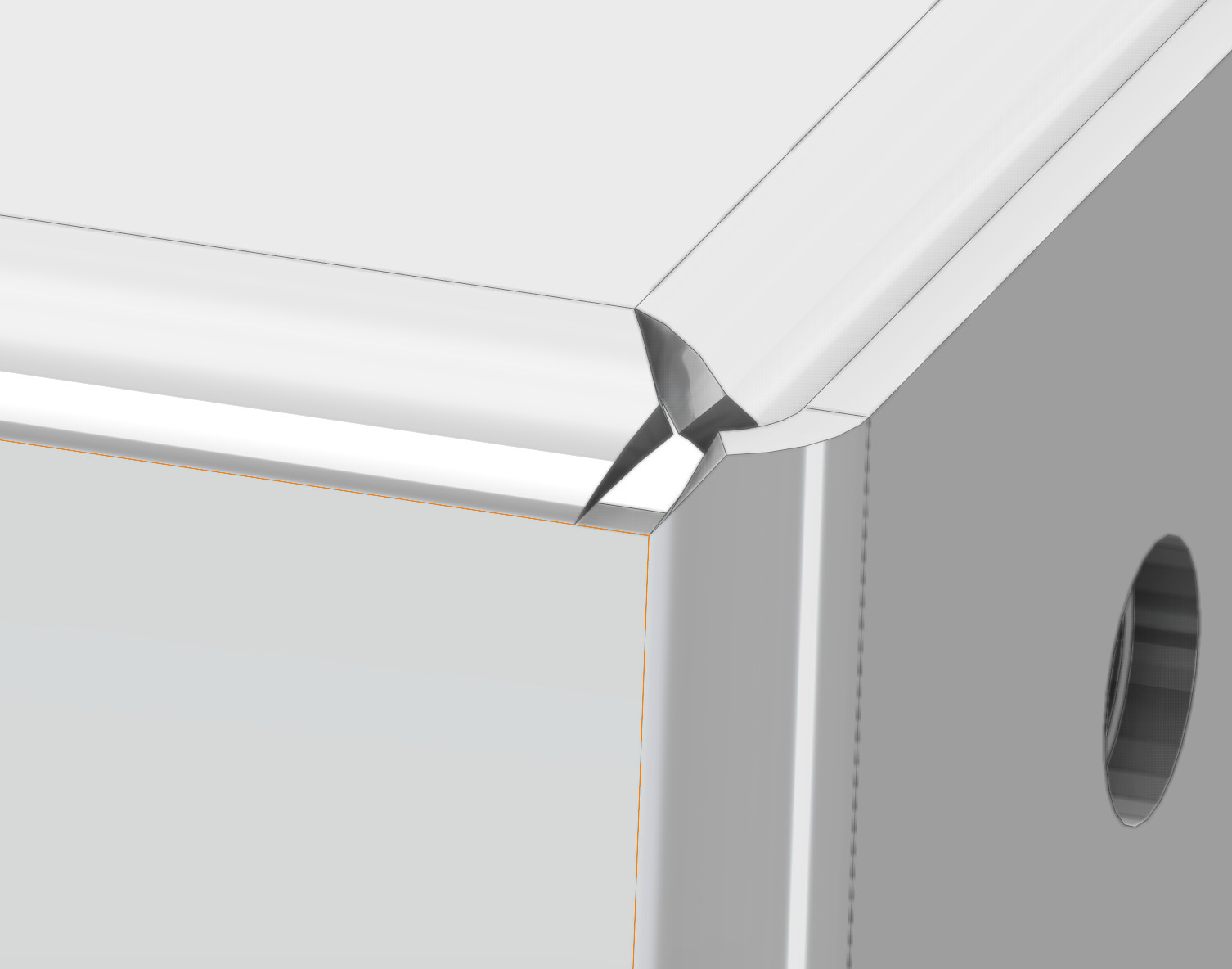

Guter Tip. Macht allerdings eine größere Freistellung.
Mir wäre möglichst klein lieber. Die Gehäuse werden ausgeschäumt. Vorher flexible Dichtmasse in die Ecken. Umso kleiner die Öffnungen, umso weniger drückt es bei Schäumen raus und umso weniger Nacharbeit haben wir damit. Früher habe ich das halt händisch in den Abwicklungen gemacht. Seit die Blechbieger Step haben wollen, sollte es halt im Modell zu sehen sein.
