Autor Thema:  Schnitt Rotation Skizze spinnt (228 mal gelesen)
Relleumdesign
Mitglied
Konstruktion, Design


Sehen Sie sich das Profil von Relleumdesign an!   Senden Sie eine Private Message an Relleumdesign  Schreiben Sie einen Gästebucheintrag für Relleumdesign

Beiträge: 319
Registriert: 20.12.2015

WIN10 64bit Quadcore
Ab SWX2000, jetzt: SWX2016
3D-Maus SpaceExplorer

erstellt am: 20. Nov. 2023 12:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hi,
Ich hab hier eine Platte, durch die Seile geführt werden sollen mit einem möglichst grossen Radius.
Dazu Schnitt Rotation...hier mit einem Kreis, kein Proboem, aber das Resultat lässt sich nicht fräsen.

Dann also statt mit Kreis (in Konstruktionsgeometrie gewandelt) mit einem Langloch...oder Rechteck...oder irgendwas: SWX behauptet, da wären Lücken, egal was ich mach.

Bug?

Gruss,
Dirk

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Relleumdesign
Mitglied
Konstruktion, Design


Sehen Sie sich das Profil von Relleumdesign an!   Senden Sie eine Private Message an Relleumdesign  Schreiben Sie einen Gästebucheintrag für Relleumdesign

Beiträge: 319
Registriert: 20.12.2015

WIN10 64bit Quadcore
Ab SWX2000, jetzt: SWX2016
3D-Maus SpaceExplorer

erstellt am: 20. Nov. 2023 12:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Relleumdesign
Mitglied
Konstruktion, Design


Sehen Sie sich das Profil von Relleumdesign an!   Senden Sie eine Private Message an Relleumdesign  Schreiben Sie einen Gästebucheintrag für Relleumdesign

Beiträge: 319
Registriert: 20.12.2015

WIN10 64bit Quadcore
Ab SWX2000, jetzt: SWX2016
3D-Maus SpaceExplorer

erstellt am: 20. Nov. 2023 12:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

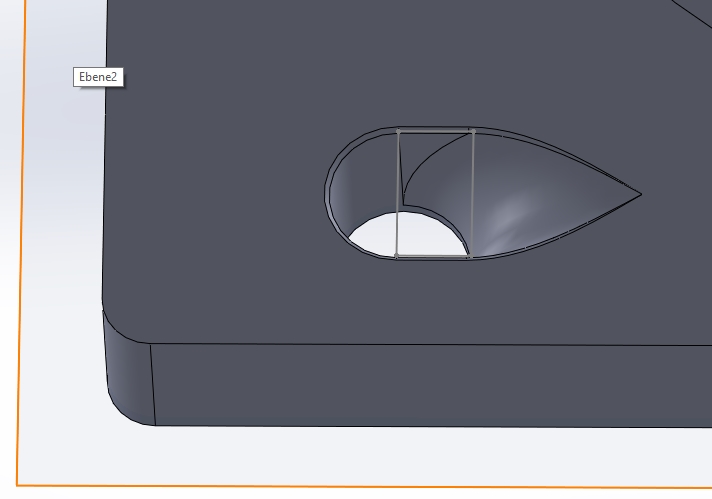

Hmmm...ich hab's jetzt anders konstruiert. Irgendwas schmeckt SWX an meinem vorherigen Vorgehen nicht bzw. Langlöcher gehen da komischerweise nicht, wenn man nur 90° rotieren will.

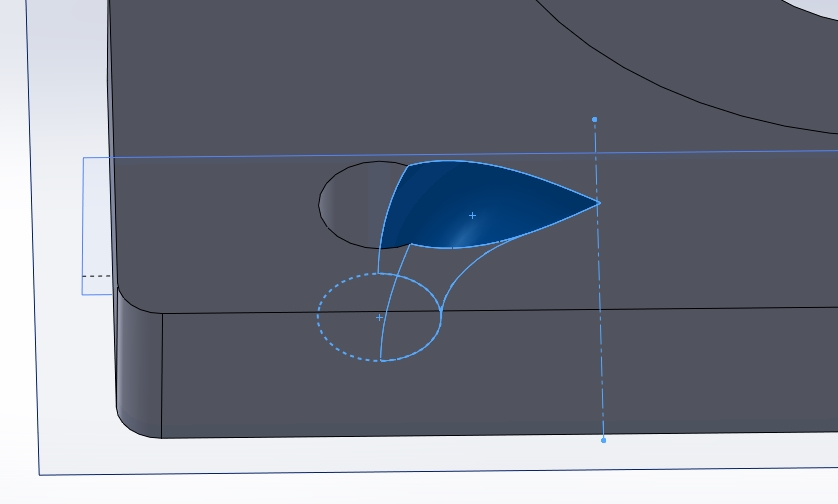

Also doch rotierter Schnitt mit Kreis, die überstehenden Ecken dann mit einem Rechteck-Schnitt bis Oberfläche des rotierten Schnitts weggenommen.

Gibt es einen eleganteren Weg? Also unten runde Bohrung, oben diese komische Form.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5373
Registriert: 03.07.2002

SOLIDWORKS seit 2001
CSWS-TSO/TSA/MD/TMD
CSWS-C/D/I/MBD/VIS/S/F/P/M/CAM
CSWP-Core/DT/MT/SM/SU/WD/MBD/Flow/API
CSWE/CSSP/CSPP/CSWI/CSDPP
3DEXPERIENCE CSV/IFW/WXD/XFO/UES/LTR
XBT/XWC/DRA/XMO/WXD-P/XFO-P/SWEDU-P/NSR
SWX Digital Media Award 2018/2019/2021
3DEXPERIENCE TECH AWARD 2022
SWPUC Winner
SWX 2021/2022/2023SP5/2024SP0.1
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN10x64 22H2 | HP ZBook 17 Fury G8

erstellt am: 20. Nov. 2023 16:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Relleumdesign 10 Unities + Antwort hilfreich






Moin,

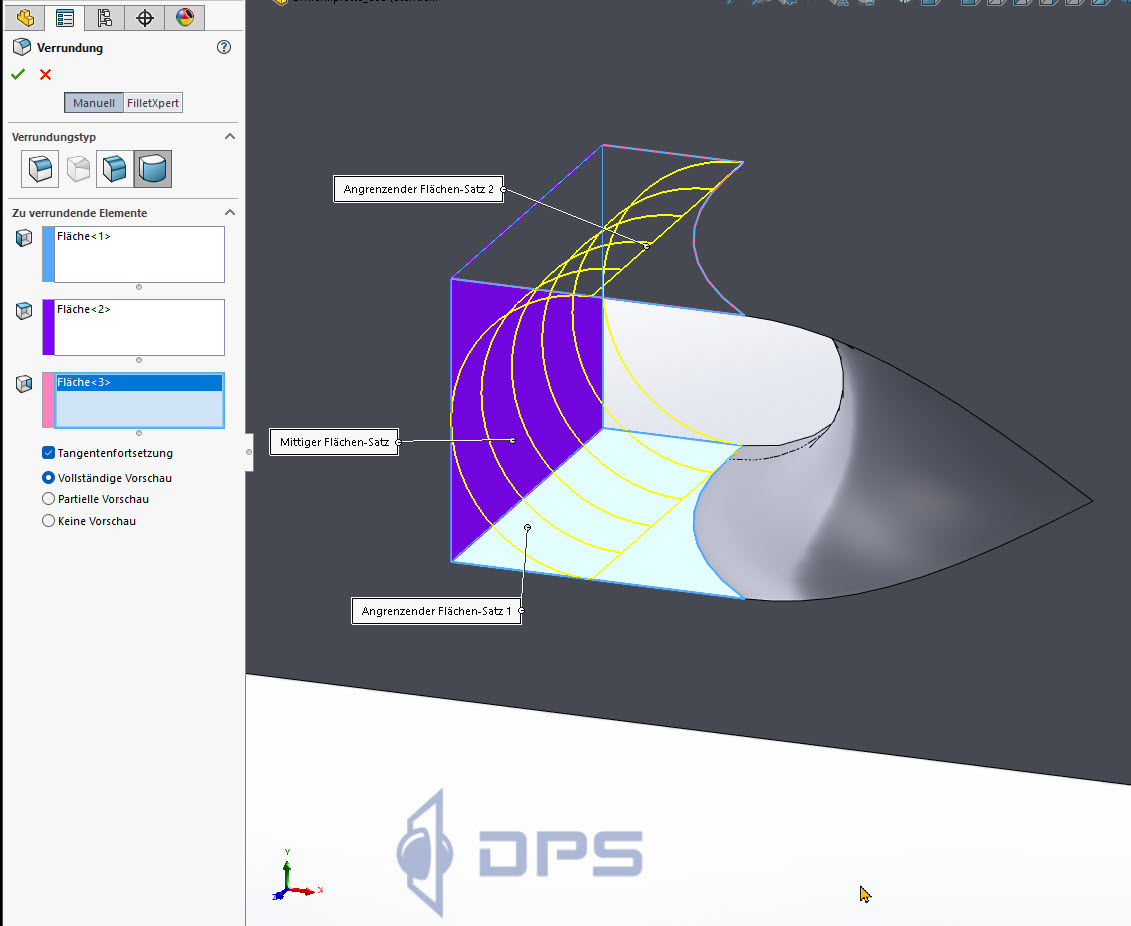

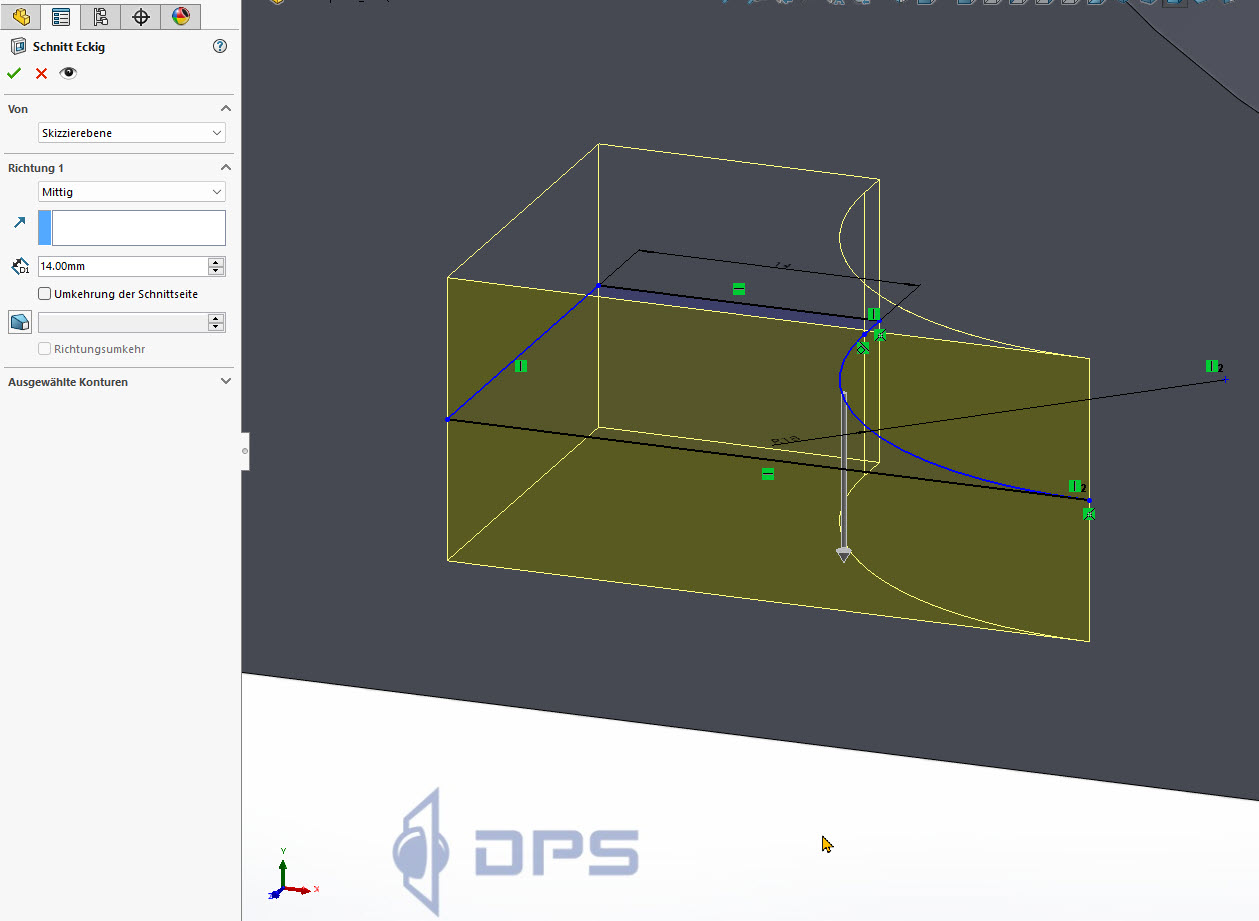

eckiger Schnitt mittig, dann 2x volle Verrundung. Siehe Screenshots.

------------------
Einen schönen Gruß von Heiko
www.dps-software.dewww.dps-akademie.dewww.iknow-solidworks.dewww.youtube.de/dpssoftwaregmbh

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Relleumdesign
Mitglied
Konstruktion, Design


Sehen Sie sich das Profil von Relleumdesign an!   Senden Sie eine Private Message an Relleumdesign  Schreiben Sie einen Gästebucheintrag für Relleumdesign

Beiträge: 319
Registriert: 20.12.2015

WIN10 64bit Quadcore
Ab SWX2000, jetzt: SWX2016
3D-Maus SpaceExplorer

erstellt am: 20. Nov. 2023 16:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Äiiiihhh...ja!

Da hatter recht! So isses wohl am Einfachsten, hatte diese Form noch nie zu lösen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
