Thema: Makro Teile und Baugruppen automatisch in 3D Raum mit MBD-Dimension (437 mal gelesen)
|
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
   Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 25. Sep. 2023 15:23  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, aktuell bin ich auf der Suche nach einer Möglichkeit wie man Teile und (vielleicht auch Baugruppen) automatisch auf Knopfdruck bemaßen können. Wir erstellen im Betrieb keine Zeichnungen mehr, deswegen werden alle Teile und Baugruppen mit MBD-Dimension (Referenzbemaßung) bemaßt. Ich denke aber, da kann man mit Hilfe einer Programmierung oder Makroerstellung zumindest einfache Bemaßung (Länge, Breite, Tiefe, Fasen, Bohrungen) automatisieren. Kennt sich jemand damit aus? Ich benutzte SolidWorks 2022 SP5,0. Danke im Voraus. [Diese Nachricht wurde von Pank76 am 25. Sep. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing.
Beiträge: 3757
Registriert: 29.09.2004 SOLIDWORKS 2023 SP4
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
SOLIDWORKS 2020 SP5
SOLIDWORKS 2019 SP5 (VM)
SOLIDWORKS 2018 SP5 (VM)
|
erstellt am: 26. Sep. 2023 10:27 <-- editieren / zitieren --> Unities abgeben: Nur für Pank76
|
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 26. Sep. 2023 10:39 <-- editieren / zitieren --> Unities abgeben:
Hallo, Danke für die Antwort! Das "Schema automatisch bemaßen" habe ich schon ausprobiert. Es erstellt aber keine Länge, Breite, Tiefe Maße. Sondern mehr auf Bohrungen, Fasen bezogen. Die Toleranzen schlägt es auch vor. Ich habe viele einfache Blechteile (zuerst), die gestanzt werden. Zum Beispiel LxBxT 1200x200x8(mm). Dann die Maße müssen in die Registerkarte reingeschrieben werden. Um das automatisieren, suche ich eine Möglichkeit. Einfach Makro aufnehmen, funktioniert nicht. Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 26. Sep. 2023 10:56 <-- editieren / zitieren --> Unities abgeben:
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing.
Beiträge: 3757
Registriert: 29.09.2004 SOLIDWORKS 2023 SP4
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
SOLIDWORKS 2020 SP5
SOLIDWORKS 2019 SP5 (VM)
SOLIDWORKS 2018 SP5 (VM)
|
erstellt am: 26. Sep. 2023 11:47 <-- editieren / zitieren --> Unities abgeben: Nur für Pank76

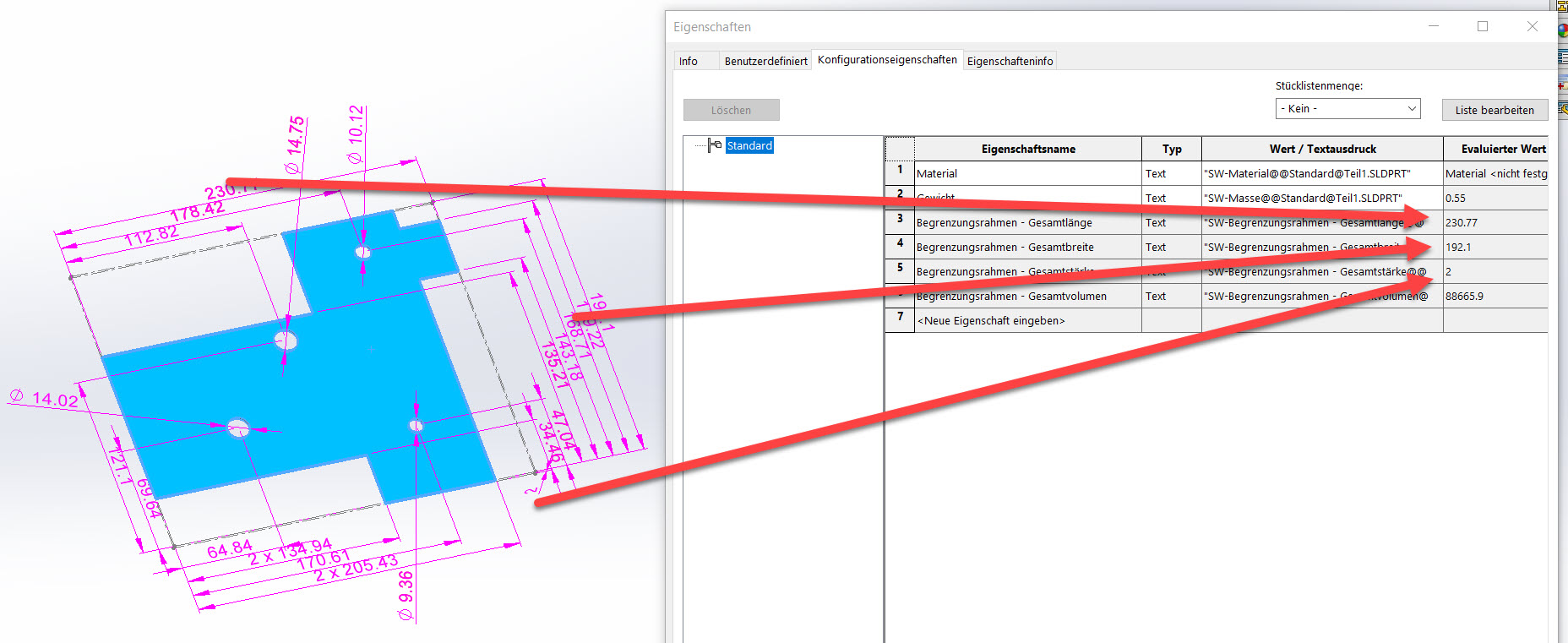

Hallo Oliver Was für ein Register meinst Du? Auf dem Bild sieht man links die automatische Bemassung durch MBD.
Rechts sieht man noch den einfügten Begrenzungsrahmen, welcher die Aussenmasse in die Eigenschaften schreibt. Gruss
Mike Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 26. Sep. 2023 12:07 <-- editieren / zitieren --> Unities abgeben:
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing.
Beiträge: 3757
Registriert: 29.09.2004 SOLIDWORKS 2023 SP4
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
SOLIDWORKS 2020 SP5
SOLIDWORKS 2019 SP5 (VM)
SOLIDWORKS 2018 SP5 (VM)
|
erstellt am: 26. Sep. 2023 12:28 <-- editieren / zitieren --> Unities abgeben: Nur für Pank76
|
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 26. Sep. 2023 12:32 <-- editieren / zitieren --> Unities abgeben:
Begrenzungsrahmen ist gut, da werden die äußeren Abmessungen in die Registerkarte reingeschrieben. Habe ausprobiert. Die restliche Maße wie (Winkel, Bohrung, Gewinde, etc. ) wird damit nicht erfasst. Ich möchte aber alles wichtige Maße auf ein Knopfdruck geschehen lassen. Habe einfach viele kleine Blechteile, die ich noch alle manuell bemaße. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 26. Sep. 2023 12:35 <-- editieren / zitieren --> Unities abgeben:
|
Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing.
Beiträge: 3757
Registriert: 29.09.2004 SOLIDWORKS 2023 SP4
SOLIDWORKS 2022 SP5.0
SOLIDWORKS 2021 SP5.1
SOLIDWORKS 2020 SP5
SOLIDWORKS 2019 SP5 (VM)
SOLIDWORKS 2018 SP5 (VM)
|
erstellt am: 26. Sep. 2023 14:24 <-- editieren / zitieren --> Unities abgeben: Nur für Pank76
|
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 27. Sep. 2023 09:03 <-- editieren / zitieren --> Unities abgeben:
|
Pank76
Mitglied
Dipl. (FH) Ingenieur, Produktionstechnik
Beiträge: 48
Registriert: 26.05.2008 No brain no pain!
|
erstellt am: 27. Sep. 2023 13:24 <-- editieren / zitieren --> Unities abgeben:

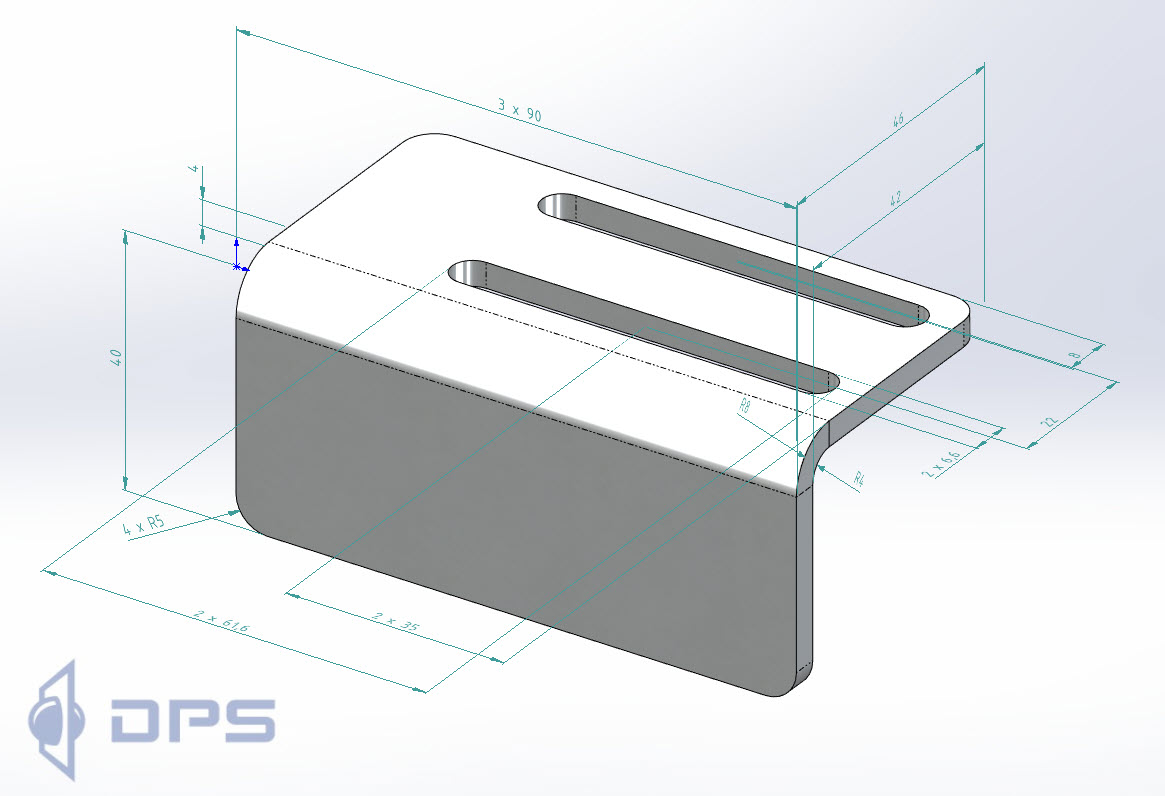

Ok, ich habe es getestet. Nur gibt das Programm zusätzlich zu den Maßen auch die Toleranz- und Bezugsebenen raus. Die Bemaßung muss ich zurecht ziehen (wie es für mich passt) und die Toleranzen muss ich dann manuell löschen. Habe dann mehr Zeitaufwand, als ich es mit Referenzbemaßung mache. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
