Autor Thema:  Linie aus Schnitt von zwei Ebenen erstellen (1164 / mal gelesen)
Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 46
Registriert: 10.07.2023

erstellt am: 22. Sep. 2023 08:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo,

ich als alter Catia Anwender stehe mal wieder auf dem Schlauch.
Kann mir jemand sagen, wie ich eine Schnittlinie aus von zwei Ebenen erstelle?

Danke......Systemumstellung ist Sch....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 5590
Registriert: 03.07.2002

SOLIDWORKS 2001 - 2025
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 24H2 | HP ZBook 17 Fury G8

erstellt am: 22. Sep. 2023 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

Moin,

du kannst dort eine Referenzgeometrie / Achse erstellen.
Hilft dir das? Oder brauchst du eine Skizze?
Dann machst du in einer Skizze eine Linie auf der einen Ebene und machst die Linie dann kolinear zu anderen Ebene. (Einfach beides mit Strg anklicken)

------------------
Einen schönen Gruß von Heiko
www.dps-software.dewww.dps-akademie.dewww.iknow-solidworks.dewww.youtube.de/dpssoftwaregmbh

[Diese Nachricht wurde von Heiko Soehnholz am 22. Sep. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 46
Registriert: 10.07.2023

erstellt am: 22. Sep. 2023 09:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für den Tip....Skizze wäre super

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 46
Registriert: 10.07.2023

erstellt am: 22. Sep. 2023 10:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,
Achse als Referenzgeometrie konnte ich erstellen, leider kann ich diese dann nicht in der Skizze verwenden (z.B. zum Trimmen). Die Maus fängt die Achse leider nicht......

Markus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3706
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 22. Sep. 2023 10:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

kannst du uns etwas besser beschreiben, was du eigentlich machen willst?
ich fürchte, du machst dir gerade die Arbeit unnötig schwer.

LG Martin

------------------
ich spiel noch immer gern mit Bauklötzen, nur sind sie jetzt teurer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 46
Registriert: 10.07.2023

erstellt am: 22. Sep. 2023 10:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

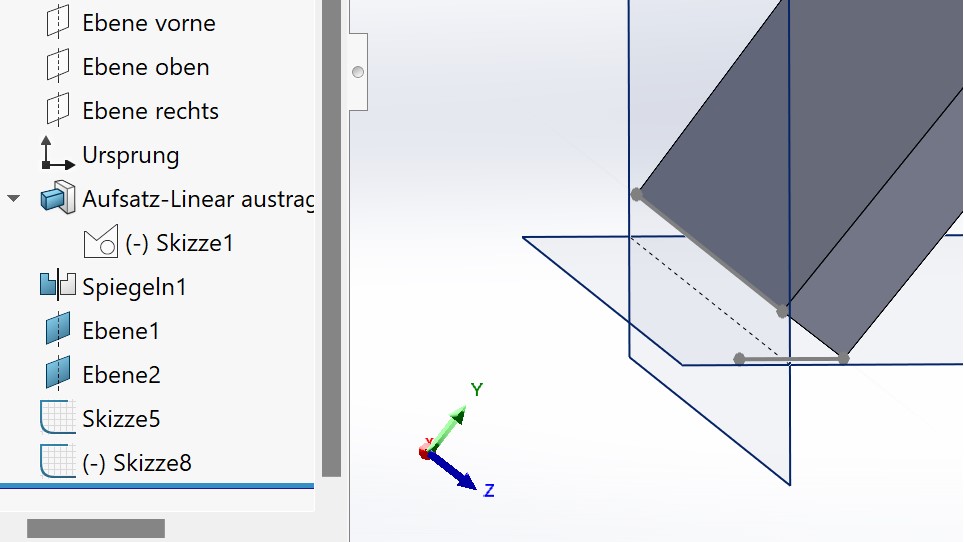

Ok, ich möchte mit der gestrichelten Linie (das ist die Schnittlinie der beiden Ebenen) auf der senkrechten Ebene eine Skizze erstellen. Wenn ich die Skizze auf der Senkrechten Ebene erstelle, kann ich die gestrichelte Linie aber nicht anklicken......deswegen dachte ich ich könnte einen Körperkante entweder von oben auf die waagerechte Ebene projizieren, oder halt eine Körperkante auf die senkrechte Ebene projizieren...wäre ja das Gleiche....

hoffe das ist so verständlich

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Volkmar Grube
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Volkmar Grube an!   Senden Sie eine Private Message an Volkmar Grube  Schreiben Sie einen Gästebucheintrag für Volkmar Grube

Beiträge: 135
Registriert: 31.01.2009

WIN11 64Bit, SWX 2024, Delphi 10

erstellt am: 22. Sep. 2023 11:28    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

1. Eine Achse zwischen den beiden Ebenen erzeugen
2. Achsen einblenden, falls alle Achsen ausgeblendet sind
3. auf die gewünschte Ebene eine Skizze zeichnen, bei der man die Achse für Deckungsgleichs bzw. Koliniaritäten verwendet.

------------------
Grüße aus Dresden
Volkmar Grube

Es gibt keine Probleme, es gibt nur Aufgaben.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)


Sehen Sie sich das Profil von Christian_W an!   Senden Sie eine Private Message an Christian_W  Schreiben Sie einen Gästebucheintrag für Christian_W

Beiträge: 3374
Registriert: 04.04.2001

CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)

erstellt am: 22. Sep. 2023 11:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

Zitat:
..deswegen dachte ich ich könnte einen Körperkante entweder von oben auf die waagerechte Ebene projizieren, oder halt eine Körperkante auf die senkrechte Ebene projizieren...

Warum machst du es dann nicht einfach?
Auf der Ebene eine (2D-)Skizze anfangen.
Körperkante anwählen
"Elemente umwandeln" (heißt bei uns umgangssprachlich "Kante übernehmen") ist bei den Skizzenfunktionen zu finden.

das gibt die projizierte Kante immer senkrecht auf die Skizzenebene.

Besonderheit: Die Linie ist dann zwar voll definiert, aber die Enden lassen sich anfassen und ziehen.

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Fastback68
Mitglied
Konstruktion / Techn.Leitung


Sehen Sie sich das Profil von Fastback68 an!   Senden Sie eine Private Message an Fastback68  Schreiben Sie einen Gästebucheintrag für Fastback68

Beiträge: 46
Registriert: 10.07.2023

erstellt am: 22. Sep. 2023 11:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Christian,

du bist mein Held!      Genau die Funktion habe ich gesucht.

Danke Dir....schönes Wochenende

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)


Sehen Sie sich das Profil von Christian_W an!   Senden Sie eine Private Message an Christian_W  Schreiben Sie einen Gästebucheintrag für Christian_W

Beiträge: 3374
Registriert: 04.04.2001

CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)

erstellt am: 22. Sep. 2023 11:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Fastback68 10 Unities + Antwort hilfreich

Hallo,

dass du sämtliche Skizzenfunktionen bei SolidWorks im Menü unter "Extras" - "Skizzieren" findest, hast du schon entdeckt?
(Ich weiß nicht, wer "Tools" als "Extras" übersetzen musste ...)

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
