Autor Thema:  Bemaßung Pfeilgröße (684 mal gelesen)
Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 24. Aug. 2023 11:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Mahlzeit miteinander!

Immer wenn ich beim Bemaßen in der Zeichnung an eine Linie heranzoome, wird der Maßpfeil der Bemaßung so groß, dass teilweise die zu fangende Linie nicht mehr zu sehen ist. Gibt es dazu eine Einstellung, das die Größe/Darstellung der Maßpfeile dynamisch mit dem Zoomen reagiert?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Oberli Mike
Ehrenmitglied V.I.P. h.c.
Dipl. Maschinen Ing. / Supporter



Sehen Sie sich das Profil von Oberli Mike an!   Senden Sie eine Private Message an Oberli Mike  Schreiben Sie einen Gästebucheintrag für Oberli Mike

Beiträge: 3938
Registriert: 29.09.2004

SOLIDWORKS 2025 SP2.0
SOLIDWORKS 2024 SP5.0
SOLIDWORKS 2023 SP5.0
SOLIDWORKS 2022 SP5.0

erstellt am: 26. Aug. 2023 22:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich

Welche Bemassung meinst Du?
Zeichnung oder MBD oder was anderes?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 28. Aug. 2023 07:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

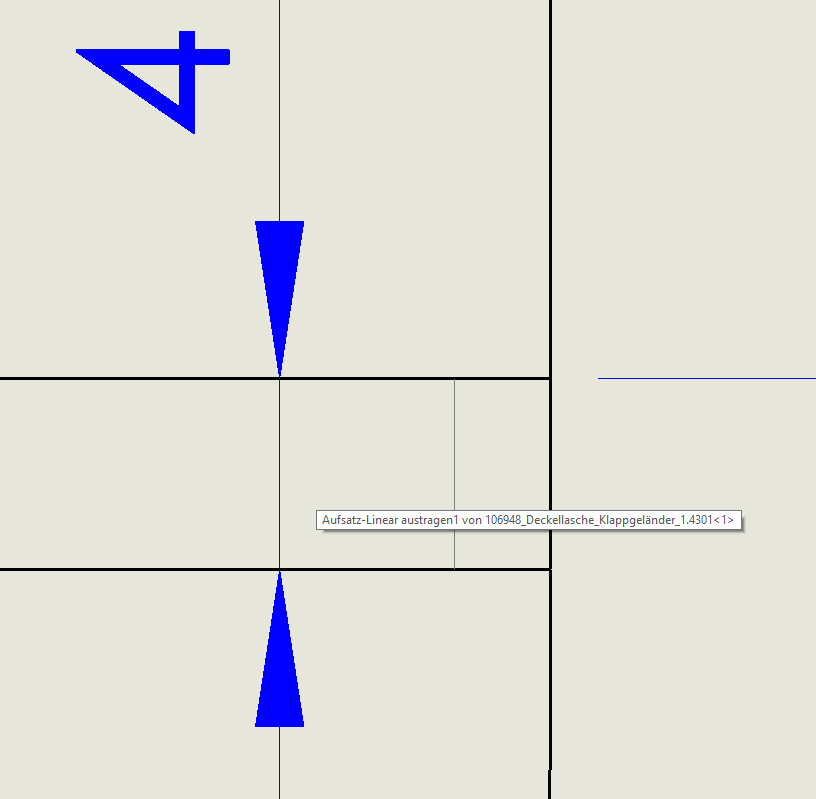

Mein Problem besteht immer im 2D-Bereich. Wie gesagt, ich zoome ran und die Pfeilgröße nimmt auch entsprechend zu, wodurch alles überdeckt wird, was ich eigentlich sehen möchte.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3677
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 28. Aug. 2023 09:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich

Hallo Tecki,

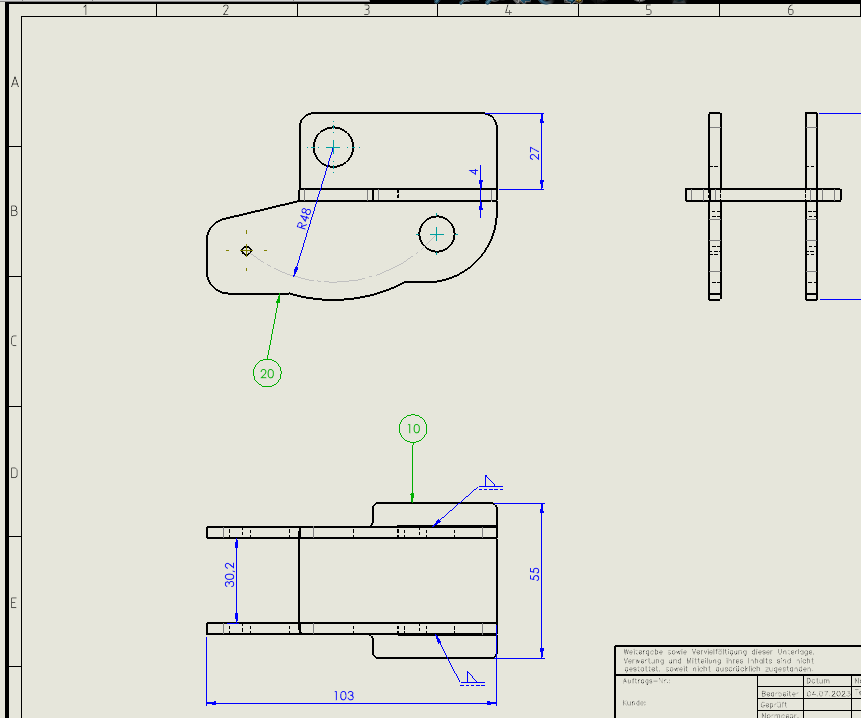

kannst du bitte mal einen Screenshot deines Problems posten,
da im Moment glaube ich keiner dein Problem nachvollziehen kann.

auf der Zeichnung wird der Pfeil beim Bemaßen immer wie für die Bemaßung eingestellt angezeigt, wird dir der Pfeil dadurch zu groß, ist eigentlich der Maßstab auf der Zeichnung zu klein.

LG Martin

------------------
ich spiel noch immer gern mit Bauklötzen, nur sind sie jetzt teurer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 28. Aug. 2023 09:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

dopplerm
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von dopplerm an!   Senden Sie eine Private Message an dopplerm  Schreiben Sie einen Gästebucheintrag für dopplerm

Beiträge: 3677
Registriert: 11.02.2005

Win 10
SWX 2019 SP 5.0

erstellt am: 28. Aug. 2023 10:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich

Hallo Tecki,

ich sehe nur ganz normale Pfeile,
der Maßstab ist jetzt auch nicht zu klein,
für mich würde es so eigentlich passen.

ich vermute, du setzt das Maß so:
Kante anwählen, danach zoomst du zum Bereich, der nicht so leiht fassbar ist, hier überdeckt dann der Pfeil deinen Bereich

versuche es mal umgekehrt:
zoom dich in den kleinen Bereich rein, setze den ersten Punkt des Maßes und dann wähle erst die Kante an

dadurch sollte noch kein Pfeil da sein und dadurch nichts verdeckt sein

(ich glaube mich zu erinnern, dass ich diese Problem mal so umgangen bin)

LG Martin

------------------
ich spiel noch immer gern mit Bauklötzen, nur sind sie jetzt teurer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tecki72
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Tecki72 an!   Senden Sie eine Private Message an Tecki72  Schreiben Sie einen Gästebucheintrag für Tecki72

Beiträge: 84
Registriert: 14.12.2005

seit 5/20 SWX13 - seit 4/23 SW2020

erstellt am: 28. Aug. 2023 10:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hm, ja ok. Klingt nach nem Plan. Danke für den Tipp! Ich schau mal, wie sich das in der Praxis bewährt...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

R3vo
Mitglied
staatl. gepr. Techniker, Konstrukteur


Sehen Sie sich das Profil von R3vo an!   Senden Sie eine Private Message an R3vo  Schreiben Sie einen Gästebucheintrag für R3vo

Beiträge: 147
Registriert: 03.11.2021

CAD: SOLIDWORKS 2024 SP5.0
PDM: SpeedyPDM 7.5.7
------------------------
CPU: Intel Core i7-10700 @ 2.90GHz
GPU: NVIDIA Quadro RTX4000
RAM: 64 GB
Datenträger: SSD
Windows 11 23H2 22631.4460
Windows Feature Experience Pack 1000.22700.1047.0

erstellt am: 28. Aug. 2023 12:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tecki72 10 Unities + Antwort hilfreich

Hallo,

ich mach das bei solchen Zeichnungen so, dass ich in den Einstellungen den Pfeiltyp umstelle. Nachdem ich mit der Zeichnung fertig bin, stelle ich wieder auf den Standardtypen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
