Thema: simpel abgekantetes 3mm Blech (949 mal gelesen)
|
Mr. Jones
Mitglied
Techniker
   Beiträge: 77
Registriert: 06.02.2014 Solid Works 2023 prof
Visualize 2023
Windows 10 - 64-Bit
AutoCAD LT
|
erstellt am: 21. Aug. 2023 16:45  <-- editieren / zitieren -->   Unities abgeben:
kann mir jemand zeigen wie ich ein Blech ca. 150 x 100mm zeichne an dem eine Ecke 50 x 50mm wie ein Eselsohr in einem Winkel von 45° gebogen ist. Innenradius der Biegung = 3mm / aussen 6mm. Kanten des Blechs soll natürlich 90° zur Oberfläche verlaufen. Schönen Dank schon mal
Volker
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3374
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 21. Aug. 2023 17:12 <-- editieren / zitieren --> Unities abgeben: Nur für Mr. Jones
|
Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. (FH) Maschinenbau
Beiträge: 5590
Registriert: 03.07.2002 SOLIDWORKS 2001 - 2025
Elite AE Award 2023
SOLIDWORKS Premium, 3DEXPERIENCE,
Simu, Flow, Plastics, Composer, MBD,
Inspection, PDMP, Visualize, TopsWorks,
DPS Tools, JobBox, MacroSheet, etc.
Passungstabelle von Heinz
WIN11 24H2 | HP ZBook 17 Fury G8
|
erstellt am: 21. Aug. 2023 18:39 <-- editieren / zitieren --> Unities abgeben: Nur für Mr. Jones
|
Mr. Jones
Mitglied
Techniker
Beiträge: 77
Registriert: 06.02.2014 Solid Works 2023 prof
Visualize 2023
Windows 10 - 64-Bit
AutoCAD LT
|
erstellt am: 22. Aug. 2023 07:15 <-- editieren / zitieren --> Unities abgeben:

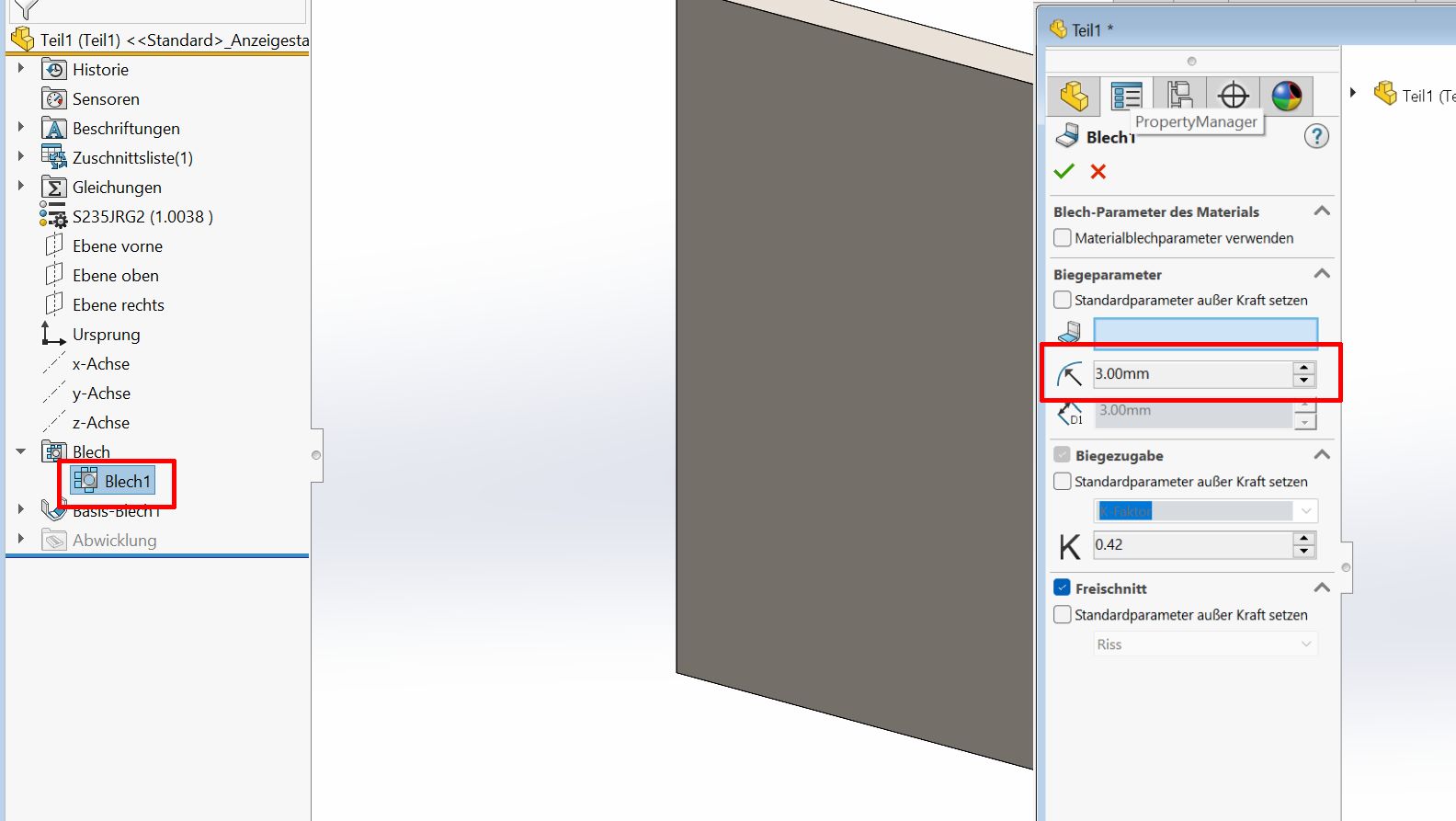

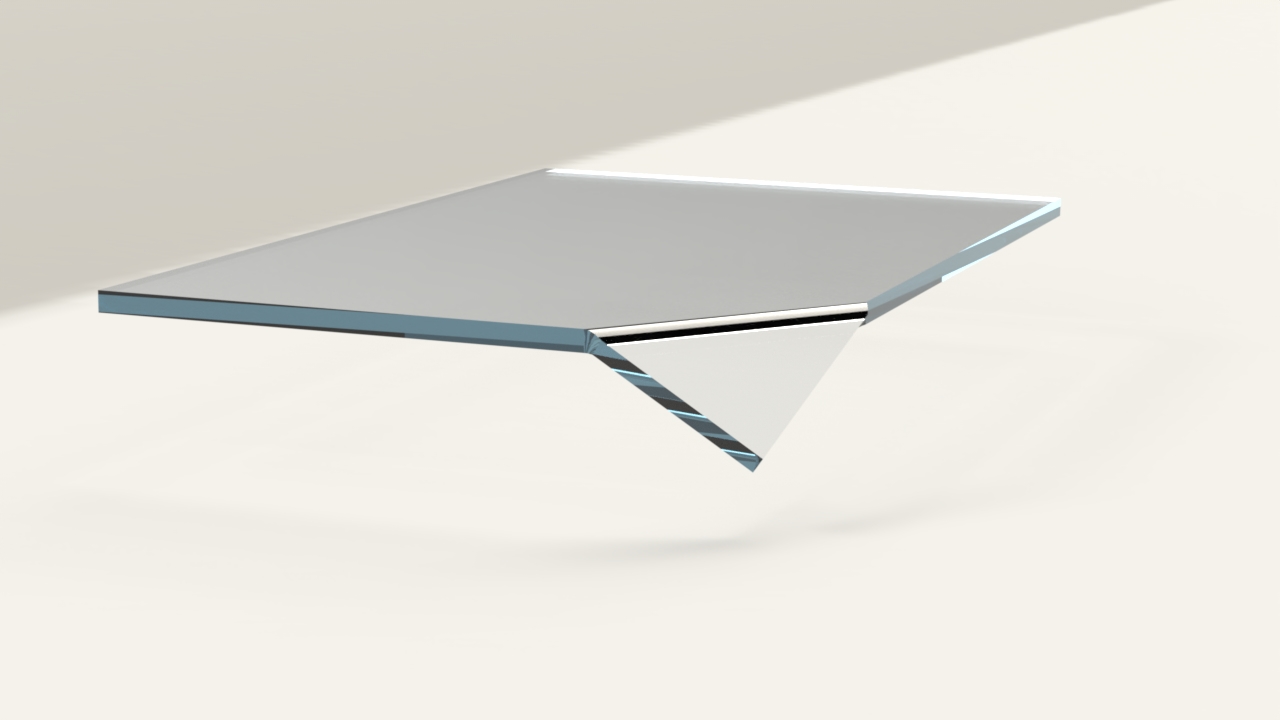

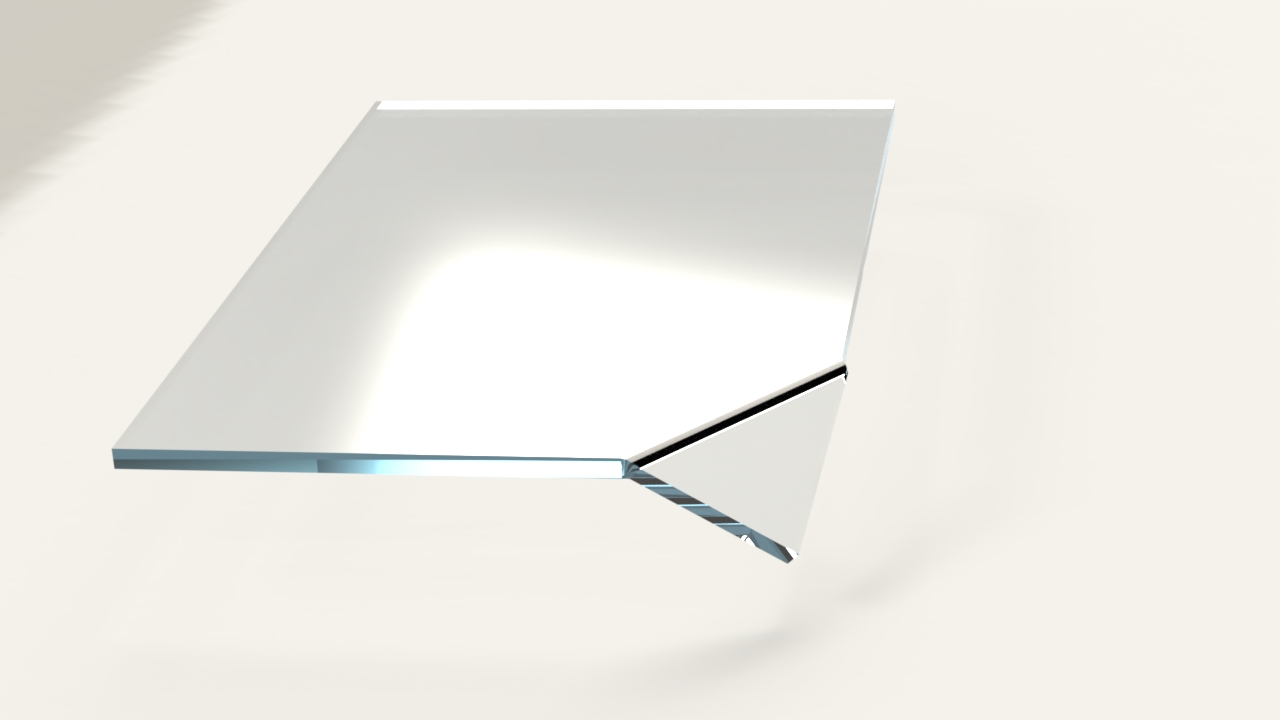

Vielen Dank schon mal. Ich hab´s jetzt auch halbwegs hinbekommen. siehe beigefügte Bilder eine Frage stellt sich mir noch.
Wie bzw. wo kann ich den Biegeradius innen / aussen angeben.
Gruß
Volker Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)
Beiträge: 3374
Registriert: 04.04.2001 CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)
|
erstellt am: 22. Aug. 2023 08:59 <-- editieren / zitieren --> Unities abgeben: Nur für Mr. Jones

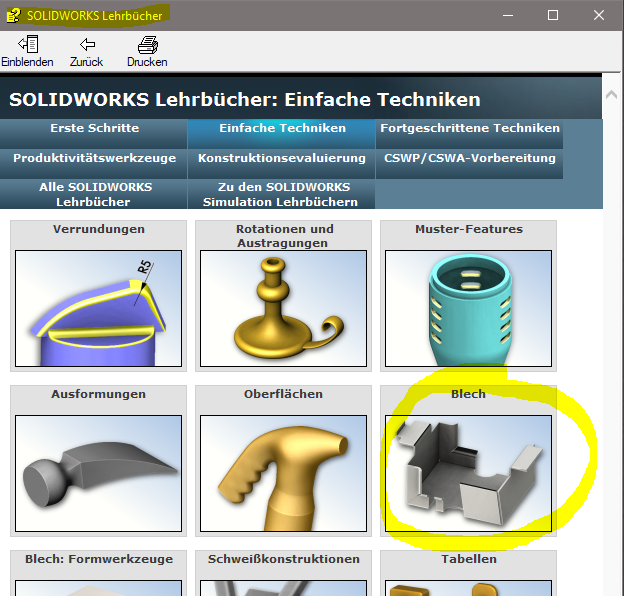

Welche Kanten sind jetzt 90° zu irgendwas? Bei der Online-Lektion zum Blech ist eine Zeitangabe 45 minuten.
Da ist auch der Biegeradius dabei.
Zusatzinfo Basisblech
- mit geschlossener Kontur ist ein flaches Blech mit der skizzierten Kontur
- mit offener Kontur (wird dort gezeigt) ist das Kantungsprofil (wie dünnes Feature)
Das ist das einzige, was mir noch einfällt ...
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ad_man
Ehrenmitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP, CPPA))
Beiträge: 1505
Registriert: 20.12.2003 SolidWorks 2024 SP5 mit Enterprise PDM , Windows 11, Dell Precision 3660, i7-12700K, 96 GB DDR-Ram, Quadro RTX A4000
|
erstellt am: 22. Aug. 2023 09:04 <-- editieren / zitieren --> Unities abgeben: Nur für Mr. Jones
Hallo Volker, Zitat:
Original erstellt von Mr. Jones:
eine Frage stellt sich mir noch.
Wie bzw. wo kann ich den Biegeradius innen / aussen angeben.
den Biegeradius = Innenradius kannst du im Basisblechfeature einstellen. ------------------
==========
Gruß
Andreas
========== Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
