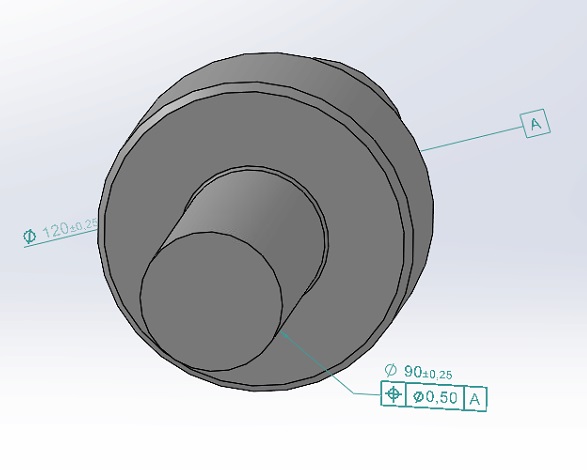

Hallo zusammen, ich bin neu bei Solidworks. Vorher in Creo gearbeitet. Ich versuche gerade die GPS Bemassungen für eine Welle mit DIMXpert im Modell manuell zu erzeugen und die Bemassungen dann in der Zeichnung zu zeigen. Leider werden die Bemassungen für Durchmesser nur in der Radialrichtung gezeigt. Wir brauchen sie aber in der Axialrichtung. Ich habe probiert mit "Beschriftungsansicht auswählen" das Maß zu drehen. Das hat aber nicht funktioniert. Kennt sich jemand mit Problematic aus? Wird es überhaupt 3D Bemassung incl. GPS Bemassung aus dem Modell in der (2D) Zeichnung dargestellt? Oder werden GPS Bemassungen eher in der Zeichnungen erstellt? Vielen Dank im Voraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo (kein Name)

Die MBD Bemassungen können einer Ansicht zugeordnet werden.
In der Zeichnung kann man die Masse dann nur in diesen Ansichten darstellen lassen.

Tipp: MBD Mass anklicken und dann die Taste wo die "Eckige Klammer zu" drauf ist dürcken (Dies ist für die Schweizer Tastatur, keine Plan welches die Shortcut Taste auf der Deutschen Tastatur ist). Ansonsten RMT auf das Mass und im Kontext Menu die entsprechende Auswahl nehmen (hab gerade kein SOLIDWORKS vor mir)

[Edit] Tipp2: Die Zuordnung der MBD Masse zu einer Ansicht erfolgt im 3D Modell. [/Edit]
Gruss
Mike

[Diese Nachricht wurde von Oberli Mike am 14. Jul. 2023 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank. Mit der rechten Maustaste kann man Beschrifungsansicht auswählen. Meinen Sie wahrscheinlich das? Aber leider wird dadurch die Orientierung nicht geändert. Passiert eigentlich gar nichts. Bei dem eckigen Teil hat das problemlos funktioniert. Aber nicht bei der Welle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

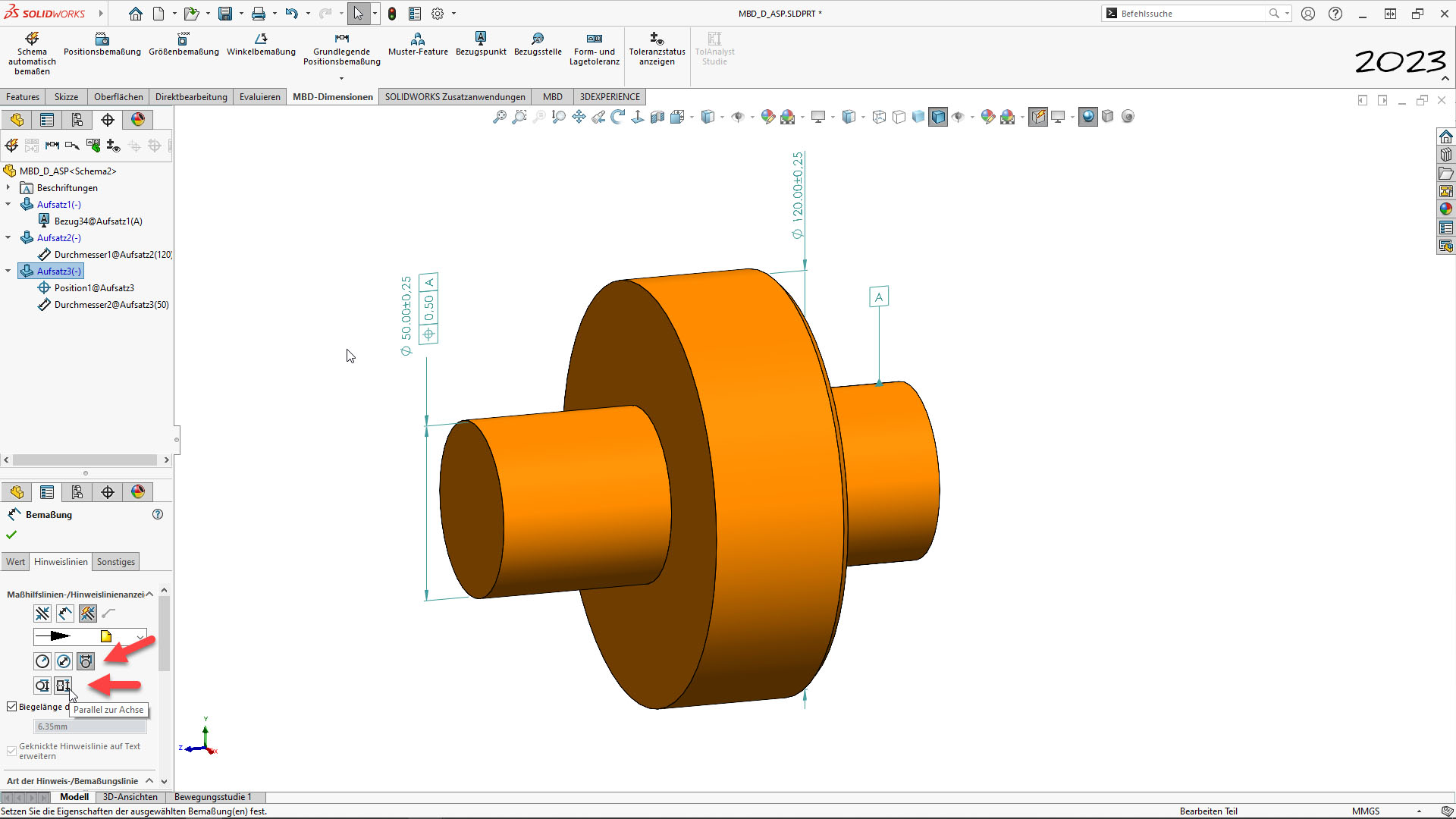

Kannst die Option "Parallel zur Achse" nehmen (auch für den Bezug).

VG
AndiS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Als Ergänzung zum Beitrag von Andi.

Man kann das Mass nur auf eine Ansicht legen, wo es von der Orientierung passt.
--> Mass in der Orientierung so anpassen, dass es auf die gewünschte Ansicht passt.
    Gib es mehrere Ansichten welche möglich sind, so muss geprüft werden, ob es der richtigen Ansicht zugeordnet ist.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Danke für die Antworten. Ich habe probiert zuerst die Orientierung aussuchen, dann bemassen, es hat aber trotzdem nicht funktioniert. Es ging nur mit automatischer Bemassung.  Wir haben uns entschieden die GPS Bemassungen direkt in der Zeichnung zu erzeugen ohne DIMXpert im Modell

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

202330720_mbd_durchmesser.zip

Bei mir funktioniert das mit dem Ausrichten, siehe Video.
Wenn die gewünschte Ansicht noch nicht vorhanden ist, im Feature Manager RMT auf "Beschriftungen" und "Beschfriftungsansicht einfügen".

Gruss
Mike

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank Mike. Jetzt hat es funktioniert! Viele Grüße
Svetlana

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Svetlana

Gerne.

Grüsse
Mike Oberli
