Thema: Zeichnung schluckt viele Details (489 mal gelesen)
|
Cloud2301
Mitglied
   Beiträge: 3
Registriert: 31.05.2023
|
erstellt am: 31. Mai. 2023 16:16  <-- editieren / zitieren -->   Unities abgeben:

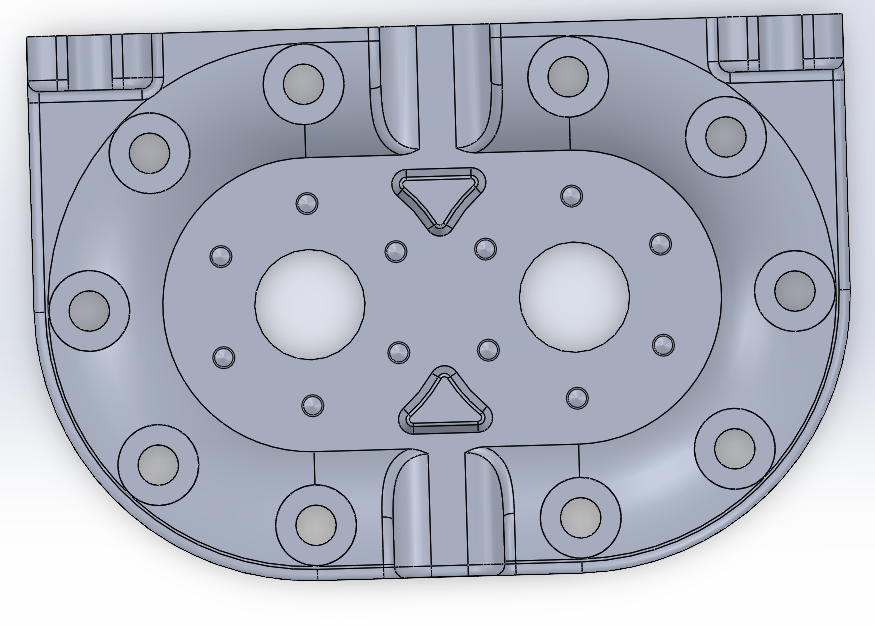

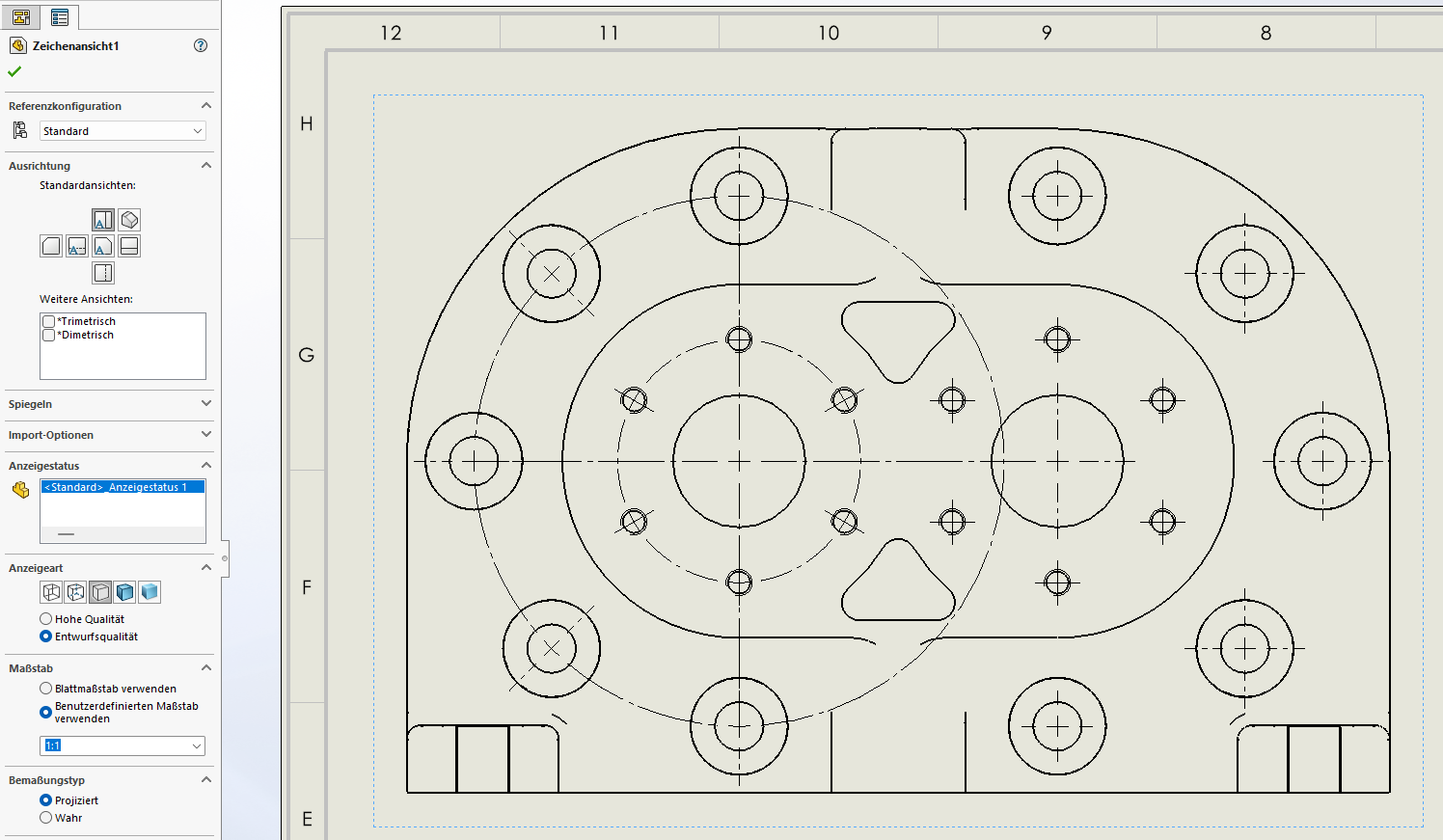

Guten Tag, ich verzweifle gerade daran, eine Zeichnung von meinem Bauteil zu erstellen. In der Draufsicht fehlen eigentlich sämtliche Radien und noch ein paar Details mehr. Ich habe mal zwei Bilder angehängt, eins von der Zeichnung und eins vom tatsächlichen Bauteil. Wäre nett, wenn mir jemand helfen könnte. Das Witzige ist, dass die Details in der Drahtdarstellung angezeigt werden, in der normalen 'verdeckte Kanten ausblenden' jedoch nicht.
[Diese Nachricht wurde von Cloud2301 am 31. Mai. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Torsten Niemeier
Ehrenmitglied V.I.P. h.c.
Maschinenbau Ingenieur
Beiträge: 3878
Registriert: 21.06.2001 "ZUSE I.36", 8 BIT, 32 Lämpchen, Service-Ölkännchen "ESSO-Super", Software: AO auf Kuhlmann-Parallelogramm-Plattform
** CSWP 04/2011 **
** CSWE 08/2011 **
|
erstellt am: 31. Mai. 2023 16:25 <-- editieren / zitieren --> Unities abgeben: Nur für Cloud2301

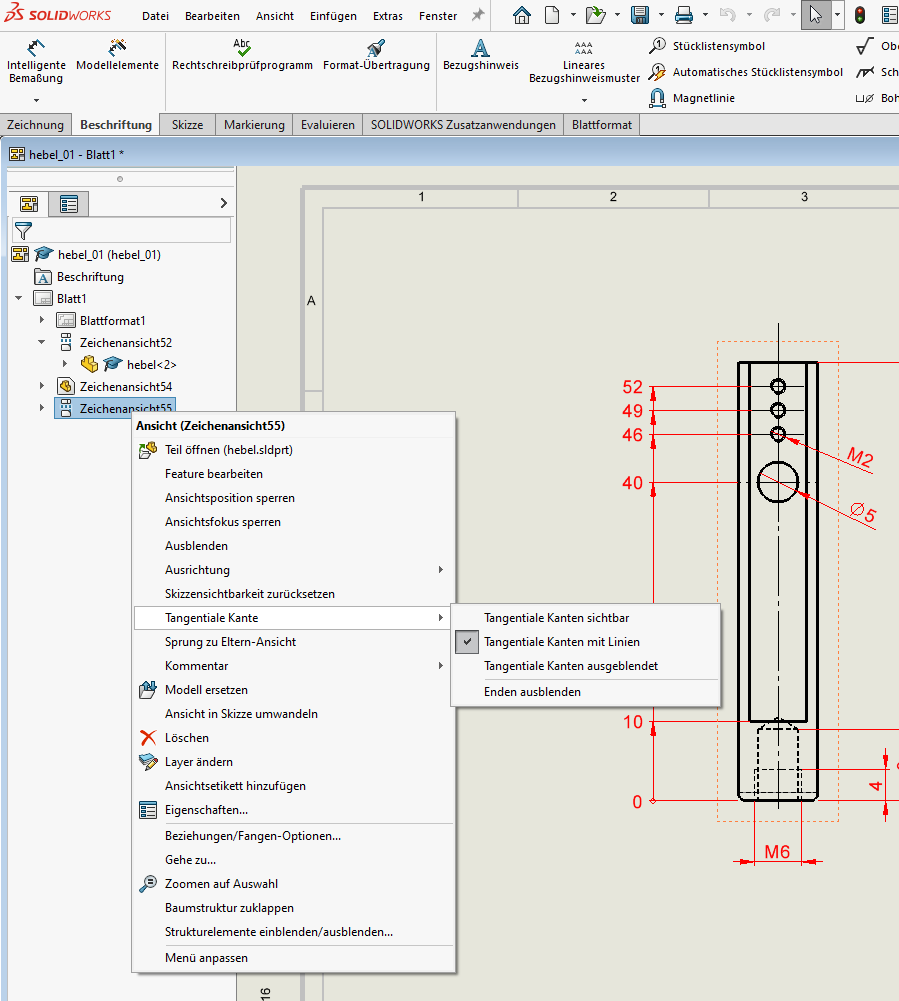

Alle Sachen, die in der Zeichnung "fehlen", sind die tangentialen Kanten. Du kannst deren Anzeige über: "Extras"-"Optionen"-"Systemoptionen"-"Zeichnungen"-"Anzeigeart"-"Tangentiale Kanten" steuern. Bei Dir ist da im Moment vermutlich "Ausgeblendet" aktiv.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Cloud2301
Mitglied
Beiträge: 3
Registriert: 31.05.2023
|
erstellt am: 31. Mai. 2023 16:34 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von Torsten Niemeier:
Alle Sachen, die in der Zeichnung "fehlen", sind die tangentialen Kanten.
Du kannst deren Anzeige über:
"Extras"-"Optionen"-"Systemoptionen"-"Zeichnungen"-"Anzeigeart"-"Tangentiale Kanten"
steuern.Bei Dir ist da im Moment vermutlich "Ausgeblendet" aktiv.
Vielen Dank für deine schnelle Antwort. Tatsächlich waren die tangentialen Kanten auf 'ausgeblendet' - andere Einstellungen haben hier allerdings leider keinen Effekt erzielt. Was auch seltsam ist - die tangentialen Kanten fehlen lediglich in der Draufsicht. Ich habe ein paar Schnitte erzeugt, da werden alle Rundungen angezeigt. Edit: Okay, es funktioniert doch, jedoch ist die alte Zeichnung nicht mehr zu retten. Man muss nachdem die Einstellung vorgenommen wurde, eine neue Zeichnung erstellen, dann klappt. Dankeschön. [Diese Nachricht wurde von Cloud2301 am 31. Mai. 2023 editiert.] [Diese Nachricht wurde von Cloud2301 am 31. Mai. 2023 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
