Servus Community und ein gutes neues Jahr,

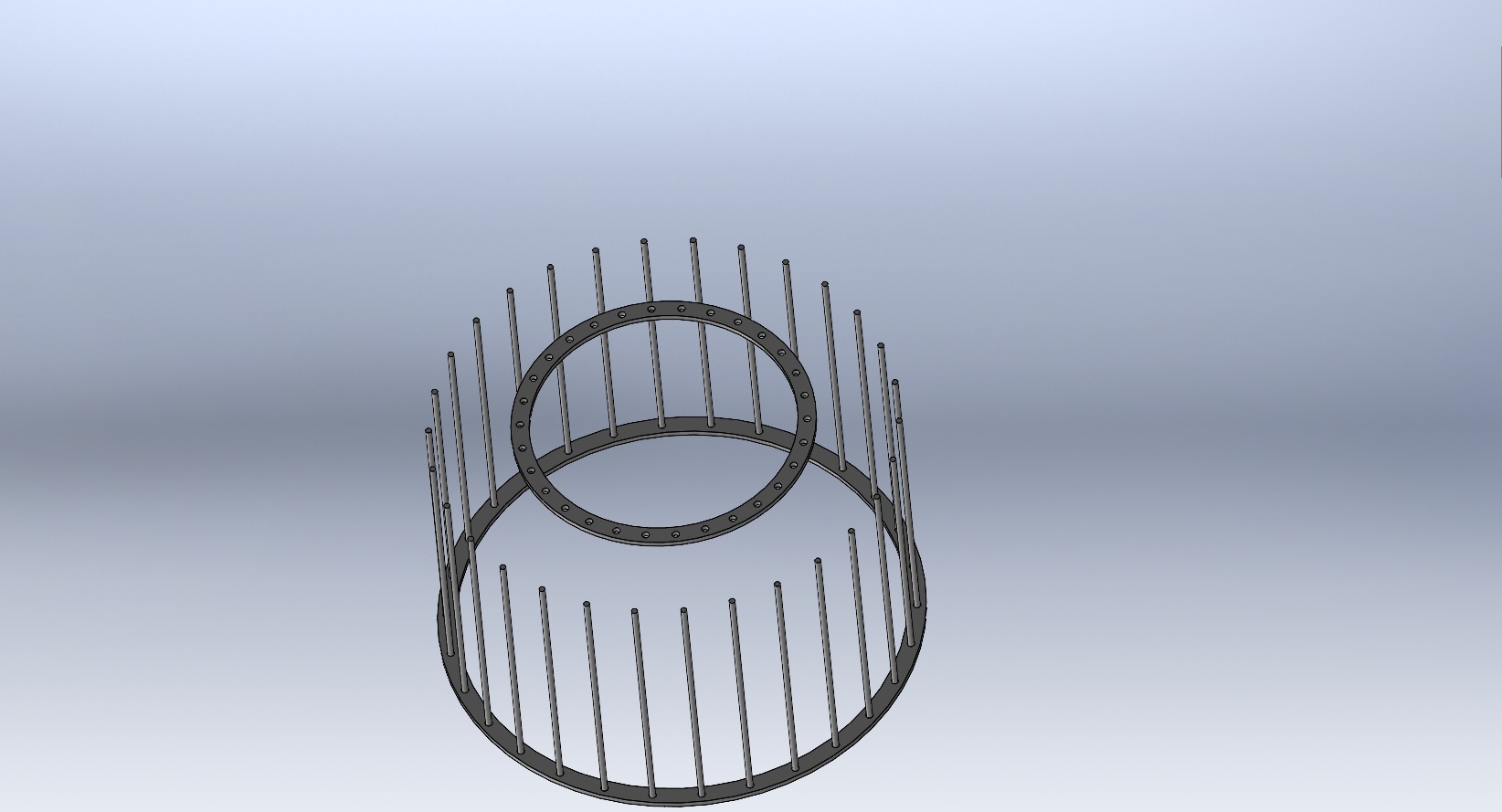

ich habe ein Bild hinzugefügt, auf dem Bild zu sehen ist eine Baugruppe.

Ich habe meinen unteren Ring und meine Streben (als kreisförmiges Komponentenmuster angegeben).

Den oberen Ring kann ich variieren.

Ich möchte allerdings die Streben um 12° im Uhrzeigersinn schräg drehen und nach innen fallen lassen, damit ich die inneren Bohrungen des oberen Rings erreichen kann.

Wie viel Grad ich die Streben nach innen fallen lasse ist erstmal egal, da ich den oberen Ring vom Durchmesser anpassen kann.

Jemand eine Idee wie ich das mit Verknüpfungen bzw. drehen? lösen kann?

Grüße

Phil

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Keller91
Mitglied
Projektplaner

Senden Sie eine Private Message an Keller91

Schreiben Sie einen Gästebucheintrag für Keller91

Beiträge: 17
Registriert: 27.09.2018

erstellt am: 09. Jan. 2023 07:55

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Antwort mit Zitat in Fett

Antwort mit kursivem Zitat

Unities abgeben:

1 Unity (wenig hilfreich, aber dennoch)

2 Unities

3 Unities

4 Unities

5 Unities

6 Unities

7 Unities

8 Unities

9 Unities

10 Unities

Ich glaube ich habs selber raus bekommen.

Trotzdem danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)

Senden Sie eine Private Message an Christian_W

Schreiben Sie einen Gästebucheintrag für Christian_W

Beiträge: 3385
Registriert: 04.04.2001

CSWP 12/2015<P>SWX2021sp5 Win10/11
(SWX2016, SWX2012)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19)

erstellt am: 09. Jan. 2023 09:33

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Antwort mit Zitat in Fett

Antwort mit kursivem Zitat

Unities abgeben:

1 Unity (wenig hilfreich, aber dennoch)

2 Unities

3 Unities

4 Unities

5 Unities

6 Unities

7 Unities

8 Unities

9 Unities

10 Unities

Nur für Keller91

10 Unities + Antwort hilfreich

Moin,

ich würd in Lochmitte bei den Ringen einen Punkt setzen - (wenn nicht schon vorhanden)
Dann die Achse mit beiden Punkten deckungsgleich.

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
