Hallo zusammen,

ich komme aus der CATIA V5-Fraktion und darf seit 3 Wochen mit SolidWorks arbeiten.
Bisher finde ich mich auch recht gut zurecht. Allerdings habe ich bei einer Sache noch keine Lösung gefunden.
Ich arbeite in einer Baugruppe und ändere eine Skizze eines Teils. Jetzt sehe ich die komplette Baugruppe und kann auch auf andere Bauteile referenzieren. Ich möchte aber meine Skizierebene "ausgegraut" haben und möchte, dass ich keine Beziehungen zu anderen Bauteilen herstellen kann.
Mir fällt es schwer in der Skizze auch den Skizzensursprung zu erwischen und nicht den Ursprung eines anderen Bauteils... Hat da jemand nen Tipp?

Noch was, im Baum haben die Skizzen zum Teil eine unterschiedliche Darstellung (einmal das Skizzensymbol und das andere Mal ein Profil mit einem "überlagerten" Kreis). Gibt es eine Übersicht, was welches Symbol bedeutet?

Gruß,
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jan
Mitglied
Dipl.-Ing.


Sehen Sie sich das Profil von Jan an!   Senden Sie eine Private Message an Jan  Schreiben Sie einen Gästebucheintrag für Jan

Beiträge: 1225
Registriert: 23.12.2000

Dienstl. Lenovo 30GB, nVidia, Win7 64 Enterp., SW 2017, 2018 und 2019
Priv. Dell M6800 16GB, nVidia K4100, Win7 64 Prof.
SW Prem. 2012, 2017, 2018 und 2019

erstellt am: 11. Dez. 2019 07:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vespafahrer 10 Unities + Antwort hilfreich








Moin,

anbei drei Bilder zu einstellen der externen Referenzen.
Was meinst Du mit ausgegrauter Skizierebene?

Jan

[Diese Nachricht wurde von Jan am 11. Dez. 2019 editiert.]

[Diese Nachricht wurde von Jan am 11. Dez. 2019 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 4209
Registriert: 03.07.2002

SOLIDWORKS seit 2001
CSWS-TSO/MD/TMD
CSWS-C/D/I/MBD/VIS
CSWP-Core/DT/MT/SM/SU/WD
CSWE/CSSP/CSPP/CSWI/SWPUC
SWX Digital Media Award 2018/2019
SOLIDWORKS 2019SP4
SOLIDWORKS 2020SP1
Simulation, Composer, MBD,
Inspection, PDMP, Visualize,
TopsWorks, TableAddIn etc.
Passungstabelle von Heinz
WIN10x64 1903 HP ZBook 17 G5

erstellt am: 11. Dez. 2019 09:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vespafahrer 10 Unities + Antwort hilfreich

Moin,

mit dem Skizzensymbol soll dir gesagt werden, dass du hier die Konturenauswahl verwendet hast. Die kann man verwenden, um gezielte Bereich / Konturen, anstelle der gesamten Skizze zu verwenden. Es wird automatisch aktiv, sobald eine Skizze mehrdeutig ist.

Jim Wilkinson hat hier eine schöne Übersicht der SWX Icons gepostet:
https://forum.solidworks.com/community/faqs/blog/2017/07/19/the-big-featuremanager-icon-post

------------------
Einen schönen Gruß von Heiko
www.dps-software.dewww.dps-akademie.dewww.iknow-solidworks.dewww.youtube.de/dpssoftwaregmbh

[Diese Nachricht wurde von Heiko Soehnholz am 11. Dez. 2019 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)


Sehen Sie sich das Profil von Christian_W an!   Senden Sie eine Private Message an Christian_W  Schreiben Sie einen Gästebucheintrag für Christian_W

Beiträge: 2431
Registriert: 04.04.2001

SWX2016sp5 WIN10
(SWX2019 testweise)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19) CSWP 12/2015

erstellt am: 11. Dez. 2019 11:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vespafahrer 10 Unities + Antwort hilfreich

Zitat:
… Mir fällt es schwer in der Skizze auch den Skizzensursprung zu erwischen und nicht den Ursprung eines anderen Bauteils... Hat da jemand nen Tipp? …

Eine sichere Möglichkeit ist es für nachträglich gesetzte Skizzenbeziehungen den Ursprung im Featurebaum zu wählen, dann hat man den richtigen.
Außerdem gibt es ein ICON - "Anderes Auswählen" im Menü rechter Maustaste. Fängt mir aber nix direkt beim Skizzieren.

Direkt beim Erzeugen der Punkte / Linien kann es einem passieren, dass da mal was unerwünschtes erwischt wird.
ggf. wie von Jan gezeigt die Erzeugung ext. Referenzen deaktivieren.

Oder nachträglich "Skizzenbeziehungen anzeigen" lassen und dann "alle externen" überprüfen.

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 706
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 11. Dez. 2019 15:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Vielen Dank schon mal für die hilfreichen Antworten!

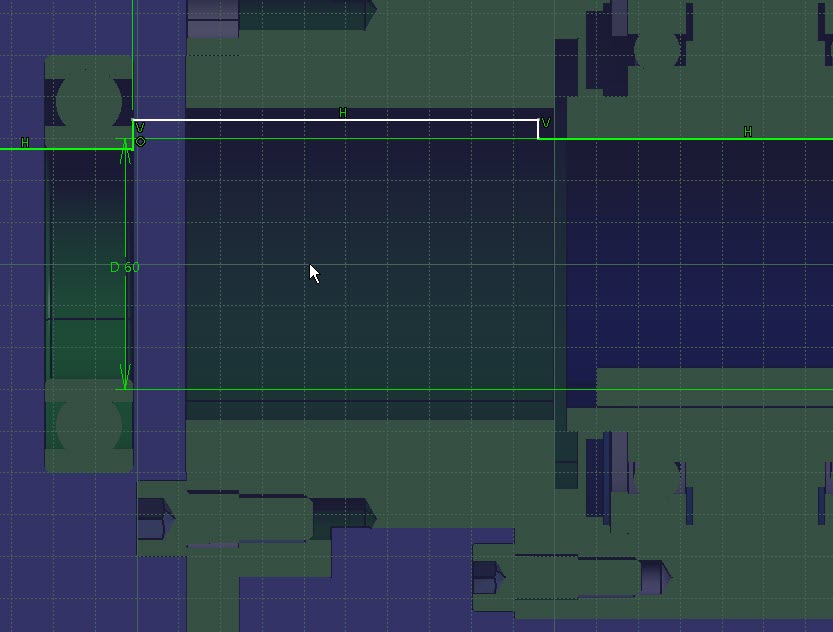

Was ich mit der ausgegrauten Skizzierebene meinte zeigen die beiden Bilder.
Beim Bild "Hintergrund auswählbar" kann ich auf die anderen Bauteile zugreifen.
Beim Bild "Hintergrund gesperrt" kann ich nur Skizzenelemente auswählen und die Skizzierebene ist "ausgegraut". In diesem Modus sieht mal die Skizzenelemente auch viel besser.

Gruß,
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian_W
Ehrenmitglied V.I.P. h.c.
Konstrukteur (Dipl-Ing)


Sehen Sie sich das Profil von Christian_W an!   Senden Sie eine Private Message an Christian_W  Schreiben Sie einen Gästebucheintrag für Christian_W

Beiträge: 2431
Registriert: 04.04.2001

SWX2016sp5 WIN10
(SWX2019 testweise)
proAlpha6.2e00/calinkV9
(Tactonworks)
(Medusa7, NesCAD2010,
solidEdge19) CSWP 12/2015

erstellt am: 12. Dez. 2019 11:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vespafahrer 10 Unities + Antwort hilfreich

Bei Systemoptionen gibt es ein paar Bereiche, die in die Richtung gehen:
unter "Anzeige/Auswahl"  sind Blöcke
- "Auswahl von verdeckten Kanten"
- "Baugruppentransparenz für Bearbeitung im Kontext"

Evtl noch bei "Skizze - Beziehungen/Fangen"
  ("Modellgeometrie fangen" deaktivieren)

oder bei "Farben" noch etwas herumspielen …

Gruß, Christian

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Spieler
Mitglied
Mechaniker


Sehen Sie sich das Profil von Andi Spieler an!   Senden Sie eine Private Message an Andi Spieler  Schreiben Sie einen Gästebucheintrag für Andi Spieler

Beiträge: 941
Registriert: 12.12.2002

SOLIDWORKS 2020 SP1

erstellt am: 12. Dez. 2019 11:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Vespafahrer 10 Unities + Antwort hilfreich




Hallo Daniel,

könnte mir vorstellen, dass die Filter (F5) helfen, damit kannst Du z.B. Skizzenelemente, Ebenen, … filtern.
Und oben der Sichtbarkeitsfilter.

Viele Grüße
AndiS

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 706
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 13. Dez. 2019 21:31    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Andi,

damit muss ich mich mal auseinandersetzen! Da könnte vielleicht was dabei sein.

Gruß,
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Vespafahrer
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Vespafahrer an!   Senden Sie eine Private Message an Vespafahrer  Schreiben Sie einen Gästebucheintrag für Vespafahrer

Beiträge: 706
Registriert: 12.02.2007

____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5

erstellt am: 14. Dez. 2019 22:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Andi,

Super, das funktioniert ja wunderbar!

Gruß,
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
