Autor Thema:   Gewindedarstellung funktioniert nicht?! (440 mal gelesen)
mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 29. Nov. 2019 21:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Frage: Warum wird bei den Zuganker (s. Bild), eine komplette Gewindedarstellung angezeigt?
      Obwohl ich die Tiefe auf 16 mm angegeben habe, es wird nicht Links und rechts 16 mm
      angezeigt?! Was mache ich falsch? Liegt es an einer Einstellung.
      Ein Video zu besseren Verständnis währe nicht schlecht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Dreher Produktentwicklung Prototypenbau




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6187
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 29. Nov. 2019 22:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich

Hallo ,

teile mit dem Feature Trennline Deine gewünschte Gewindelänge Links und Rechts von der Ronde ab.

Dann Gewindedarstellung bis Nächste oder Blind mit genauem Wert

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Andi Beck an!   Senden Sie eine Private Message an Andi Beck  Schreiben Sie einen Gästebucheintrag für Andi Beck

Beiträge: 2227
Registriert: 02.10.2006

Firma: SW 2019-4.0 + PDM Prof.
Windows 7 Pro 64bit, i7-2600K
3,4 GHz, 16 GbRAM, Quadro K2000
250GB SSD
Home:
SW 2018-5.0
SW 2019-5.0
SW 2020-0.0
Passungstabelle von Heinz
Windows 10 Home 64bit,
i7-860, 3,1 GHz, 16 GbRAM, GeForce GTX 1050Ti
Samsung SSD 860EVO, 500GB
Samsung C34H892, 3440 x 1440 Pixel

erstellt am: 30. Nov. 2019 07:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich




Hallo,
welche SW-Version hast du? (am besten in deinem Profil eintragen)

SolidWorks hat jahrelang mit diesem Problem zu kämpfen gehabt.
Andreas  sein Vorschlag ist da eine prima Abhilfe.

Aber in der SW-Version 2019 ist das stabil geworden.
Da ist das nicht mehr notwendig.
Falls doch, sind das Altlasten und in diesem Fall sollten die Gewinde neu erstellt werden.

Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 30. Nov. 2019 13:17    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Wo finde ich die Feature Trennline?
Ein Bild oder Video währe nicht schlecht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 30. Nov. 2019 13:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo ich bins noch mal, wie funktioniert die Trennline?
Können sie mir bitte nicht stück für stück die Trennline erklären
für mein Beispiel mit dem Gewinde ?!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Beck
Ehrenmitglied V.I.P. h.c.
Konstrukteur



Sehen Sie sich das Profil von Andi Beck an!   Senden Sie eine Private Message an Andi Beck  Schreiben Sie einen Gästebucheintrag für Andi Beck

Beiträge: 2227
Registriert: 02.10.2006

Firma: SW 2019-4.0 + PDM Prof.
Windows 7 Pro 64bit, i7-2600K
3,4 GHz, 16 GbRAM, Quadro K2000
250GB SSD
Home:
SW 2018-5.0
SW 2019-5.0
SW 2020-0.0
Passungstabelle von Heinz
Windows 10 Home 64bit,
i7-860, 3,1 GHz, 16 GbRAM, GeForce GTX 1050Ti
Samsung SSD 860EVO, 500GB
Samsung C34H892, 3440 x 1440 Pixel

erstellt am: 30. Nov. 2019 16:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich




Hallo,
schau doch mal in der Tube nach.....
Da findet man immerzu nette Beispiele.

https://www.youtube.com/watch?v=kL-EFWE2Y50

Du kannst auch mit einer Ebene eine Trennlinie erzeugen.
(siehe Bild)


Grüße, Andi

------------------
Hast du kein Problem?
Such dir eins. ( Und löse es )

[Diese Nachricht wurde von Andi Beck am 30. Nov. 2019 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 30. Nov. 2019 17:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

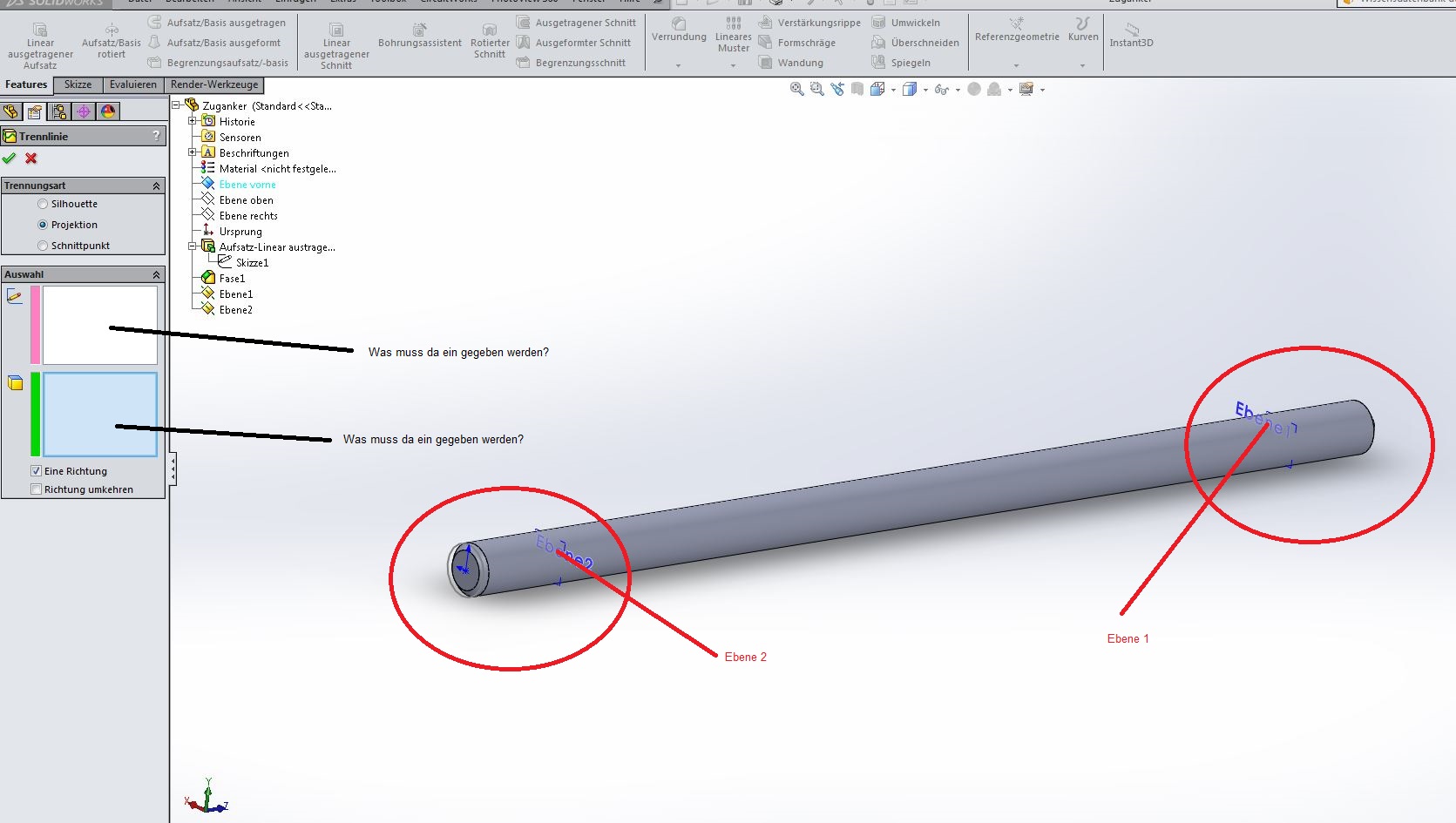

Hallo, ich habe jetzt die Ebenen Links und Rechts eingefügt.
Ich komme aber nicht bei den Trennlinen weiter, wie setze ich die
Trennlinen. Es gibt 3 Verschiedene!

- Silhouette
- Projektion
- Schnittpunkt

welche muss ich verwenden im falle meiner Gewinde Darstellung?

Können sie mir es schritt für schritt mitteilen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Dreher Produktentwicklung Prototypenbau




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6187
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 30. Nov. 2019 17:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich




Hallo,

Projektion -------------------------------------------------------------------------------------------->

Grüße Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 30. Nov. 2019 18:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo, ich bins wieder,es tut mir leid aber ich hab es noch nicht verstanden was in die Felder
der Projektion eingegeben werden muss?!

Können Sie mir nicht ein Video schicken?!
Ich bin totaler Anfänger!!!

Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 01. Dez. 2019 11:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo, kann mir nicht jemand bei meinen Problem mit der Gewinde Darstellung
helfen? Ich komme mit der Trennlinne (Projektion)nicht weiter?!
Welche Schritte muss ich machen, ein Video währe nicht schlecht!

Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ad_man
Mitglied
freiberuflicher Entwicklungsing. (Fahrzeugtechnik, CSWP)


Sehen Sie sich das Profil von ad_man an!   Senden Sie eine Private Message an ad_man  Schreiben Sie einen Gästebucheintrag für ad_man

Beiträge: 1045
Registriert: 20.12.2003

SolidWorks 2019 SP5, Windows 10 x64,
Workstation:
Fujitsu Celsius M740 Power, Xeon E5-1650v4, 32 GB DDR-Ram, Quadro K4000
Laptop:
HP ZBook 17 G4, i7-7820HQ, 32 GB DDR-Ram, Quadro P-3000

erstellt am: 01. Dez. 2019 18:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich




Gewindestange.SLDPRT


Hallo mikla83,

anbei eine Gewindestange im SWX 2019er Format.

------------------
==========
Gruß
Andreas
==========

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 01. Dez. 2019 19:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Danke für ihre Nachricht und die Datei, aber ich habe SolidWorks 2014.
Können sie mir bitte ein Video erstellen wie sie die Gewindedarstellung
Konstruieren? (Trennline angewand).

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 4136
Registriert: 03.07.2002

SOLIDWORKS seit 2001
CSWS-TSO/MD/TMD
CSWS-C/D/I/MBD/VIS
CSWP-Core/DT/MT/SM/SU/WD
CSWE/CSSP/CSPP/CSWI/SWPUC
SWX Digital Media Award 2018/2019
SOLIDWORKS 2019SP4
SOLIDWORKS 2020SP0
Simulation, Composer, MBD,
Inspection, PDMP, Visualize,
TopsWorks, TableAddIn etc.
Passungstabelle von Heinz
WIN10x64 1903 HP ZBook 17 G5

erstellt am: 01. Dez. 2019 20:18    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich








Hallo,

die Info mit SWX 2014 kommt ein wenig spät, aber sie kommt. Denn zwischenzeitlich kann SWX Dinge in einer Art und Weise lösen, wie es zuvor nicht ging.

Um Andere zu informieren, mit welcher Version, Hard- und Software wir arbeiten, haben wir unser Profil ausgefüllt.

Zur Lösung (und nein, ich kein hier Zuhause kein Video drehen) ein paar Screenshots.

Danken Sie doch mal über eine geführte Schulung nach, wenn Sie vorhaben, SOLIDWORKS öfter einzusetzen; es lohnt sich bestimmt!

------------------
Einen schönen Gruß von Heiko
www.dps-software.dewww.dps-akademie.dewww.iknow-solidworks.dewww.youtube.de/dpssoftwaregmbh

[Diese Nachricht wurde von Heiko Soehnholz am 01. Dez. 2019 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Spieler
Mitglied
Mechaniker


Sehen Sie sich das Profil von Andi Spieler an!   Senden Sie eine Private Message an Andi Spieler  Schreiben Sie einen Gästebucheintrag für Andi Spieler

Beiträge: 915
Registriert: 12.12.2002

SOLIDWORKS 2020 SP0.1

erstellt am: 01. Dez. 2019 21:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich




Zuganker_SWX2014_ASP.SLDPRT


Uiih, SOLIDWORKS 2014, uiihh, das macht Spaß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 01. Dez. 2019 21:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Herr Spieler, können sie mir nicht schritt für schritt die Gewindedarstellung zeigen?!
Wie bekomme ich ein Kreis in die 2 Ebenen? Denn ich als Fläche nehmen kann?

Ein kleines Video währe nicht schlecht, ich will ihnen auch nicht auf die Nerven gehen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

mikla83
Mitglied



Sehen Sie sich das Profil von mikla83 an!   Senden Sie eine Private Message an mikla83  Schreiben Sie einen Gästebucheintrag für mikla83

Beiträge: 71
Registriert: 15.11.2012

erstellt am: 01. Dez. 2019 21:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hier ein Bild im Anhang, wie man eine Video zum beschreiben aufnehmen kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Krümmel
Moderator
Dreher Produktentwicklung Prototypenbau




Sehen Sie sich das Profil von Krümmel an!   Senden Sie eine Private Message an Krümmel  Schreiben Sie einen Gästebucheintrag für Krümmel

Beiträge: 6187
Registriert: 14.09.2008

Was mit SWX so alles geht ;-)

erstellt am: 01. Dez. 2019 21:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich

Hallo Mikla,

Du brauchst echt ne Schulung.... , und bevor das hier eskaliert mach ich dicht.

Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi Spieler
Mitglied
Mechaniker


Sehen Sie sich das Profil von Andi Spieler an!   Senden Sie eine Private Message an Andi Spieler  Schreiben Sie einen Gästebucheintrag für Andi Spieler

Beiträge: 915
Registriert: 12.12.2002

SOLIDWORKS 2020 SP0.1

erstellt am: 01. Dez. 2019 22:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für mikla83 10 Unities + Antwort hilfreich
