  SolidWorks
  Verdeckte Kanten zum Anzeigen auswählen?

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag
Autor Thema:   Verdeckte Kanten zum Anzeigen auswählen? (1184 mal gelesen)
Archoncommando
Mitglied
Student


Sehen Sie sich das Profil von Archoncommando an!   Senden Sie eine Private Message an Archoncommando  Schreiben Sie einen Gästebucheintrag für Archoncommando

Beiträge: 39
Registriert: 31.01.2015

Solidworks 2015 Education Edition
I7-3770k
GTX 1070
Windows 7 Home Premium 64 Bit

erstellt am: 03. Feb. 2017 12:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo erstmal,

Nachdem ihr mir gestern schon so freundlich geholfen habt mit dem Blattformat und den Skizzen im Allgemeinen, hätte ich noch eine Frage für euch:

Bei ein paar meiner Teile muss ich verdeckte Kanten sichtbar machen (Bohrungen, Vertiefungen etc.). In den Eigenschaften der Abbildung gibt es einen Punkt zu verdeckten Kanten, der für mich aussieht, als sollte man Kanten auswählen die gezeigt werden sollen. Ich habe dann mal das besagte Teil geöffnet in der Hoffnung, dass ich zu dem Fenster wechseln und Kanten auswählen kann. Klappt aber nicht. Kann nichtmal Kanten in den bereits erzeugten Ansichten auswählen.

Gibt es da einen Trick den ich übersehe? Schnitt möchte ich an der Stelle keinen, nur die verdeckten Kanten anzeigen.

Liebe Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau



Sehen Sie sich das Profil von bk.sc an!   Senden Sie eine Private Message an bk.sc  Schreiben Sie einen Gästebucheintrag für bk.sc

Beiträge: 2354
Registriert: 18.07.2012

-Solid Works 2019 SP3
-Pro Engineer WF 3

erstellt am: 03. Feb. 2017 14:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Archoncommando 10 Unities + Antwort hilfreich




Hallo,

redest du von einer Baugruppenzeichnung? Hier kannst du über das Kontextmenü (RMB) dir von einzelnen Komponenten die verdeckten Kanten anzeigen lassen und wenn nicht benötigte dabei sind diese auch wie gewohnt einzeln ausblenden.

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

[Diese Nachricht wurde von bk.sc am 03. Feb. 2017 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Heiko Soehnholz
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. Maschinenbau



Sehen Sie sich das Profil von Heiko Soehnholz an!   Senden Sie eine Private Message an Heiko Soehnholz  Schreiben Sie einen Gästebucheintrag für Heiko Soehnholz

Beiträge: 4209
Registriert: 03.07.2002

SOLIDWORKS seit 2001
CSWS-TSO/MD/TMD
CSWS-C/D/I/MBD/VIS
CSWP-Core/DT/MT/SM/SU/WD
CSWE/CSSP/CSPP/CSWI/SWPUC
SWX Digital Media Award 2018/2019
SOLIDWORKS 2019SP4
SOLIDWORKS 2020SP1
Simulation, Composer, MBD,
Inspection, PDMP, Visualize,
TopsWorks, TableAddIn etc.
Passungstabelle von Heinz
WIN10x64 1903 HP ZBook 17 G5

erstellt am: 03. Feb. 2017 14:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Archoncommando 10 Unities + Antwort hilfreich




Hallo,

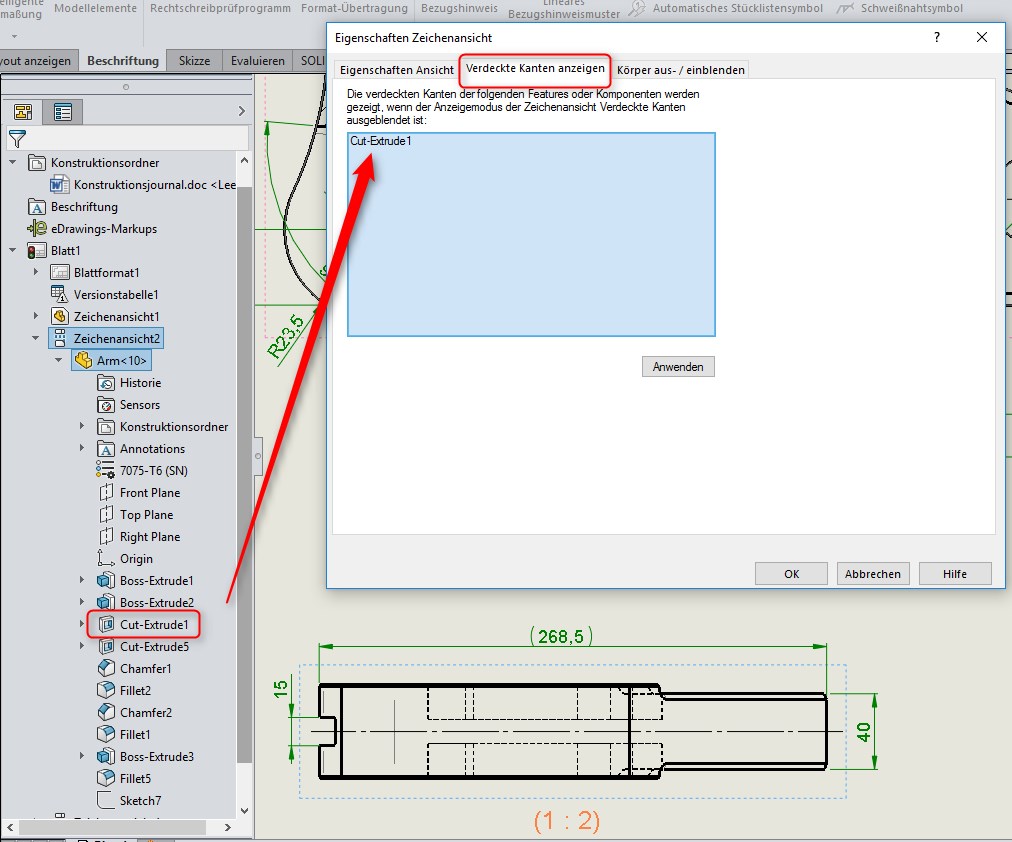

um von einem Feature eines Teils die verdeckten Kanten angezeigt zu bekommen, gehst du in die betreffende Zeichenansicht, rechte Maustaste (-> Kontextmenü) und dann Eigenschaften. Auf das Register Verdeckte Kanten anzeigen. Um hier Features auszuwählen, kannst du im FeatureManager den Baum aufklappen, und die gewünschten Features des Teil auswählen, die dann in dem Listenfeld eingetragen werden. Anwenden und Ok.

Das wäre EIN Weg...

------------------
Einen schönen Gruß von Heiko
- www.dps-software.de - www.iknow-solidworks.de -

[Diese Nachricht wurde von Heiko Soehnholz am 03. Feb. 2017 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
