Thema: Schnittansicht von Bauteil in Zeichnung einfügen (4936 / mal gelesen)
|
matthiasAtSolid
Mitglied
   Beiträge: 10
Registriert: 11.08.2016
|
erstellt am: 16. Aug. 2016 15:14  <-- editieren / zitieren -->   Unities abgeben:

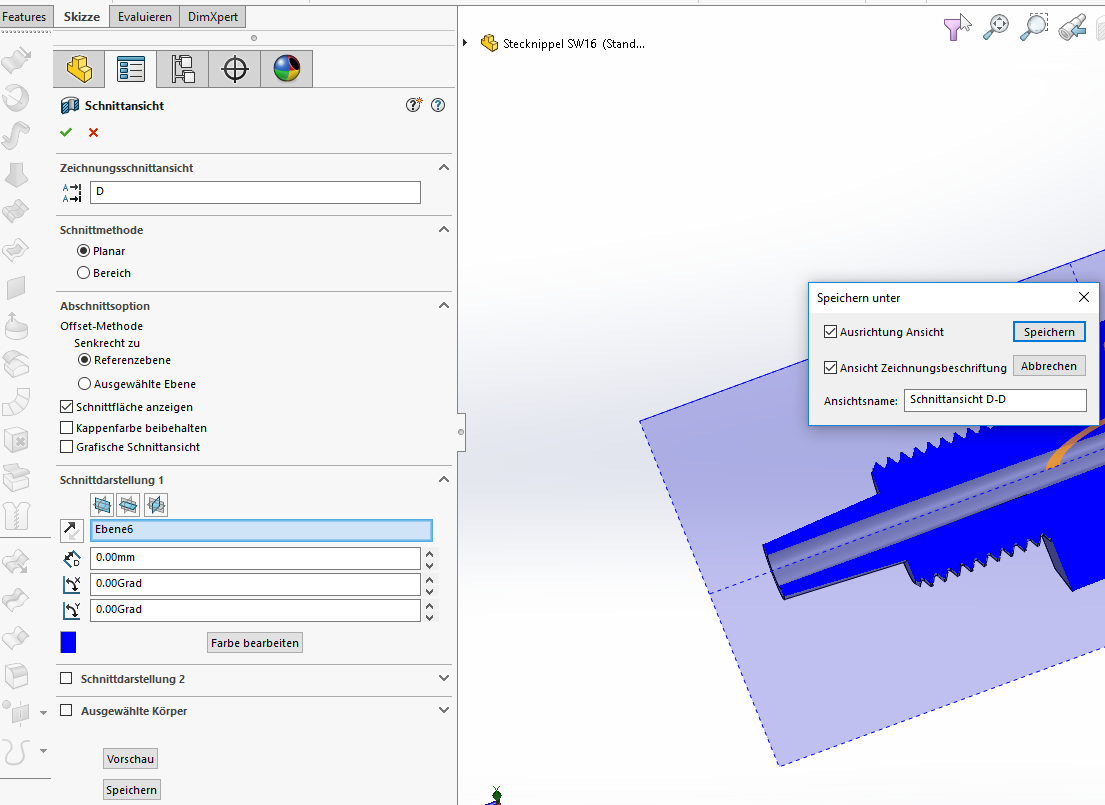

Hallo zusammen, ich habe nun schon einige Beiträge zu diesem Thema durchforscht, nur das passende habe ich bis jetzt noch nicht gefunden. Daher bitte ich euch um Hilfe.... Ich möchte von einem Bauteil (SLDPRT) eine erzeugte Schnittebene in meine Zeichnung (SLDDRW) übernehmen, also das Bauteil soll an der erzeugten Schnittebene in der Zeichnung abgebildet werden. Ich habe es auf folgendem Weg bisher probiert: im PRT habe ich im Feature "Schnittebene" die Ansicht gespeichert, dabei habe ich das Häkchen bei "Ansicht Zeichnungsbeschriftung" gesetzt und abgespeichert (Bild1).

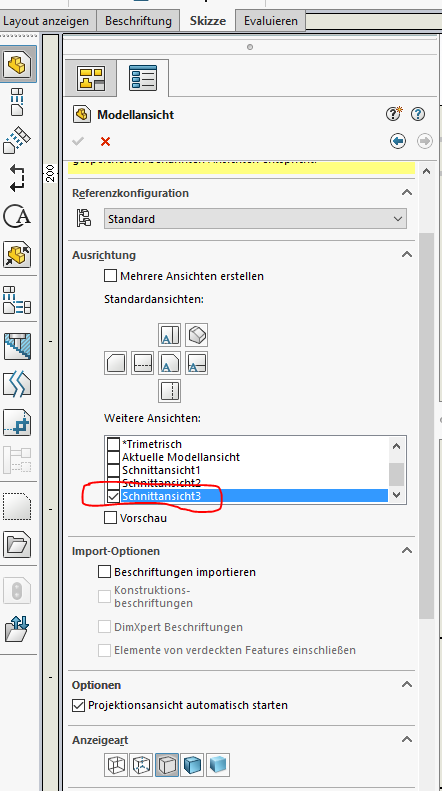

Wenn ich nun zur Zeichnung wechsle erscheint diese Schnittansicht auch beim Feature "Modellansicht" einfügen. Wenn ich diese auswähle und auf der Zeichnung platziere wird die Ansicht nicht geschnitten dargestellt (Bild2), und dabei komme ich einfach nicht weiter. Hoffentlich könnt Ihr mir dabei weiterhelfen, vielleicht ist mein Ansatz ja auch komplett falsch.... Es betrifft SOLIDWORKS 2016 Danke schon mal im Voraus!!!
Gruß Matthias Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tredji
Mitglied
Konstrukteur
Beiträge: 120
Registriert: 14.11.2014 SolidWorks 2009-2014
CSWP 12/2015
|
erstellt am: 16. Aug. 2016 15:39 <-- editieren / zitieren --> Unities abgeben: Nur für matthiasAtSolid

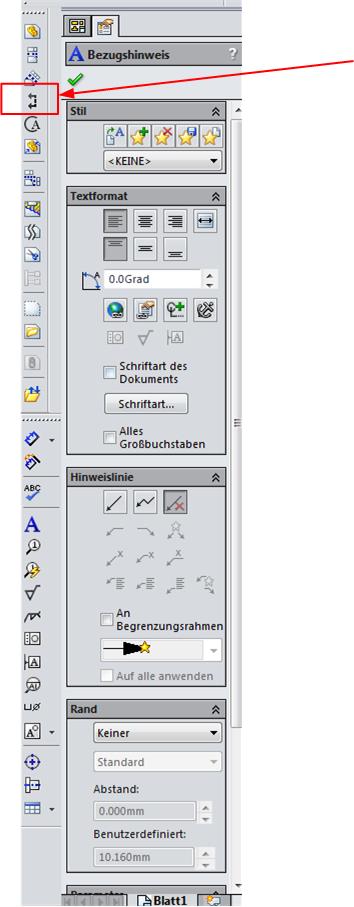

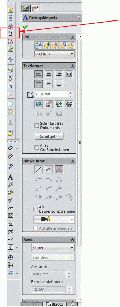

Hallo Matthias, was du als Schnittansicht im Teil speicherst ist lediglich die die Ansicht, also aus welcher Perspektive du auf das Teil schaust (vorn, hinten, isometrisch,...). Der richtige Weg ist es die Schnittansicht direkt in der Zeichnung zu erstellen (Siehe Bild). ------------------
Beste Grüße Rene Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
sonti
Mitglied
dipl. Masch.-Ing.
Beiträge: 1175
Registriert: 26.01.2007 Solid Works 2017 SP5
Inventor 2015
Windows 10
SWX (mein Liebling)
|
erstellt am: 16. Aug. 2016 15:42 <-- editieren / zitieren --> Unities abgeben: Nur für matthiasAtSolid
|
matthiasAtSolid
Mitglied
Beiträge: 10
Registriert: 11.08.2016
|
erstellt am: 16. Aug. 2016 15:46 <-- editieren / zitieren --> Unities abgeben:
Das Problem ist das ich einen Schnitt benötige der unter zwei Winkeln anders verläuft als die Modellansicht in der Zeichnung, welche Möglichkeiten habe ich dafür, die normale Schnittansicht in der Zeichnung ist mir bekannt. Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tredji
Mitglied
Konstrukteur
Beiträge: 120
Registriert: 14.11.2014 SolidWorks 2009-2014
CSWP 12/2015
|
erstellt am: 16. Aug. 2016 15:48 <-- editieren / zitieren --> Unities abgeben: Nur für matthiasAtSolid

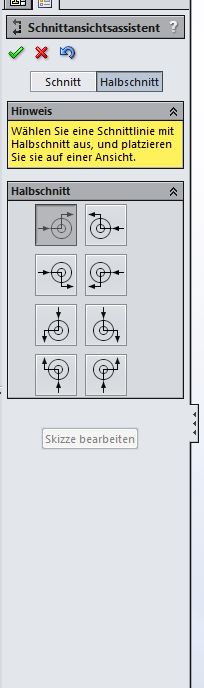

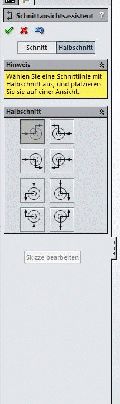

Das kannst du bei der Erstellung der Schnittansicht in der Zeichnung erstellen. Nennt sich "Halbschnitt". Du kannst dann die Schnittskizze auch nachträglich ändern ! ------------------
Beste Grüße Rene Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tredji
Mitglied
Konstrukteur
Beiträge: 120
Registriert: 14.11.2014 SolidWorks 2009-2014
CSWP 12/2015
|
erstellt am: 16. Aug. 2016 15:50 <-- editieren / zitieren --> Unities abgeben: Nur für matthiasAtSolid
|
matthiasAtSolid
Mitglied
Beiträge: 10
Registriert: 11.08.2016
|
erstellt am: 16. Aug. 2016 15:56 <-- editieren / zitieren --> Unities abgeben:
Vielen dank für die schnellen Antworten, dann werde ich es über diesen Weg versuchen. Wäre jedoch ganz praktisch gewesen wenn es die Möglichkeit gegeben hätte die Schnittansicht vom Bauteil in die Zeichnung zu übernehmen. Danke und Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tredji
Mitglied
Konstrukteur
Beiträge: 120
Registriert: 14.11.2014 SolidWorks 2009-2014
CSWP 12/2015
|
erstellt am: 16. Aug. 2016 16:02 <-- editieren / zitieren --> Unities abgeben: Nur für matthiasAtSolid
Also wenn du das unbedingt willst kannst du ja das Teil wirklich schneiden (Linear- Ausgetragener Schnitt). Das legst du dann unter einer Konfiguration an und fügst diese dann als neue Modellansicht ein ! ------------------
Beste Grüße Rene Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau
Beiträge: 2809
Registriert: 18.07.2012 -Solid Works 2019 SP5
-Pro Engineer WF 3
|
erstellt am: 16. Aug. 2016 16:05 <-- editieren / zitieren --> Unities abgeben: Nur für matthiasAtSolid
Hallo Matthias, wenn du eine im Modell definierte Schnittansicht verwenden möchtest muss die dazu passend Elternasicht schon auf der Zeichnung haben.
Siehe hierzu das Video im ZIP-Archiv. Ist die amerikanische Projektionsmethode bei die beabsichtigt (Dritter Winkel)? Gruß
Bernd ------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht --- Staatlich anerkannte Deutschniete  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
matthiasAtSolid
Mitglied
Beiträge: 10
Registriert: 11.08.2016
|
erstellt am: 16. Aug. 2016 16:58 <-- editieren / zitieren --> Unities abgeben:
|
| |
Andreas Westphal
Mitglied
Trainer / Ingenieurbüro für SOLIDWORKS
Beiträge: 338
Registriert: 26.06.2000 Grundlagen- und Aufbauschulungen seit 1997
HP ZBook 17 G5
32 GB RAM
NVIDEA Quadro P4200
WIN11 prof. X64
SOLIDWORKS 2020-2025
|
erstellt am: 17. Aug. 2016 17:12 <-- editieren / zitieren --> Unities abgeben: Nur für matthiasAtSolid
Aus dem Modell eine Schnittansicht übernehmen sollte aber auch gehen. Erstelle den Schnitt noch einmal so wie du es bisher gemacht hast. (mein Tipp: teste es mit einer einfach verschobenen Schnittebene)
In der Zeichnung bitte mal mit dem Taskbereich (Ansichtspalette) rechts arbeiten. Dort befinden sich zwei Ansichten den Schnitt betreffend. Sollte das nicht der Fall sein, bitte mal oben den grünen Aktualisierungsbutton drücken.
1. eine Ansicht mit der Bezeichnung Parent (Eltern)
2. der Schnitt
Platziere die Elternansicht und anschließend den Schnitt aus dem Taskbereich per Drag and Drop Meines Wissens ist das keine perfekte Lösung und ich würde immer die Variante mit der Schnitterstellung auf der Zeichnung bevorzugen. Aber du kannst es ja noch mal probieren. ------------------
Andreas Westphal
SOLIDWORKS zertifiziert Ing.-Büro Westphal Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
