Guten Abend,
bin neu hier im Forum da ich ne kleine Frage habe und zwar

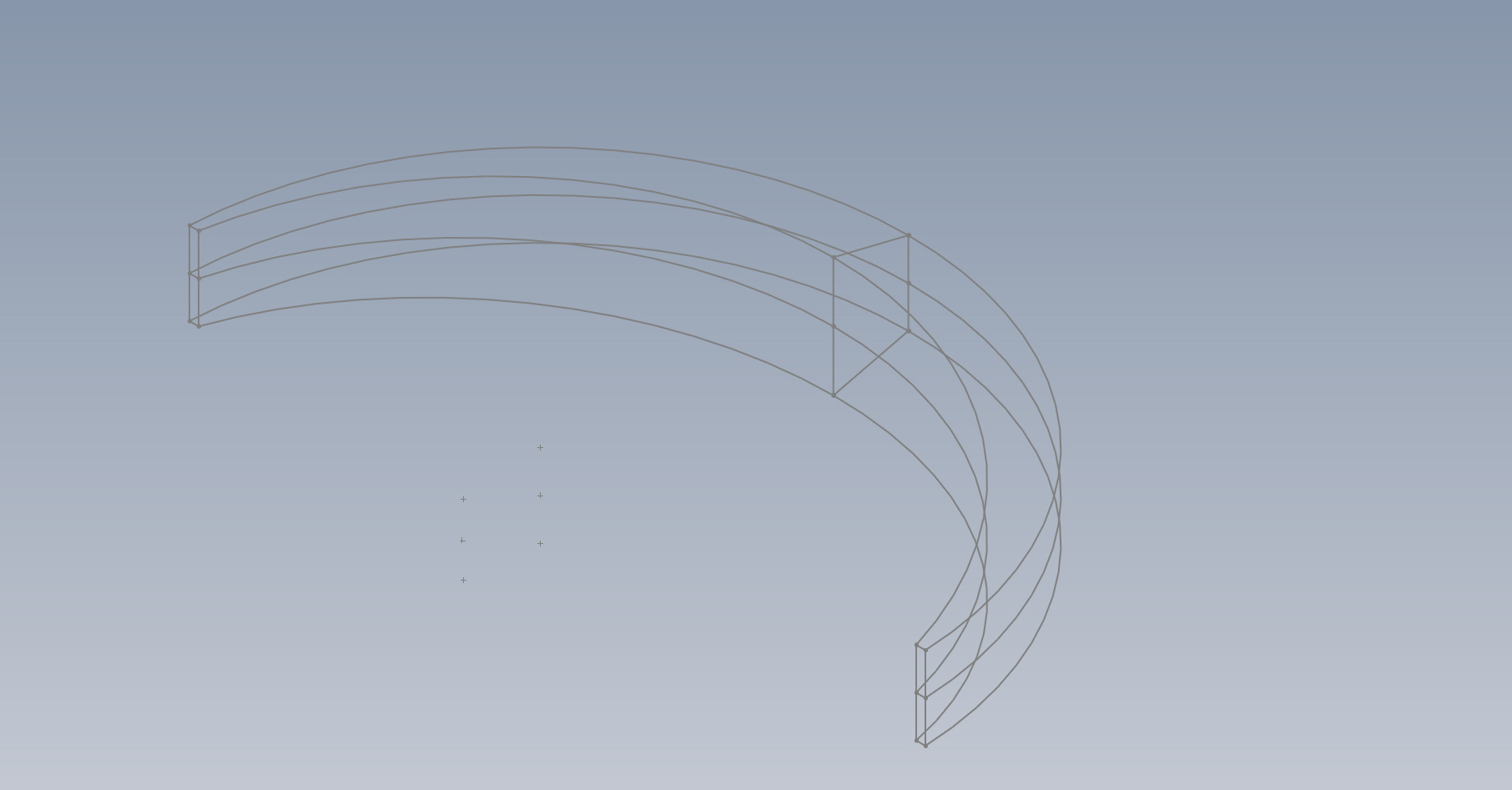

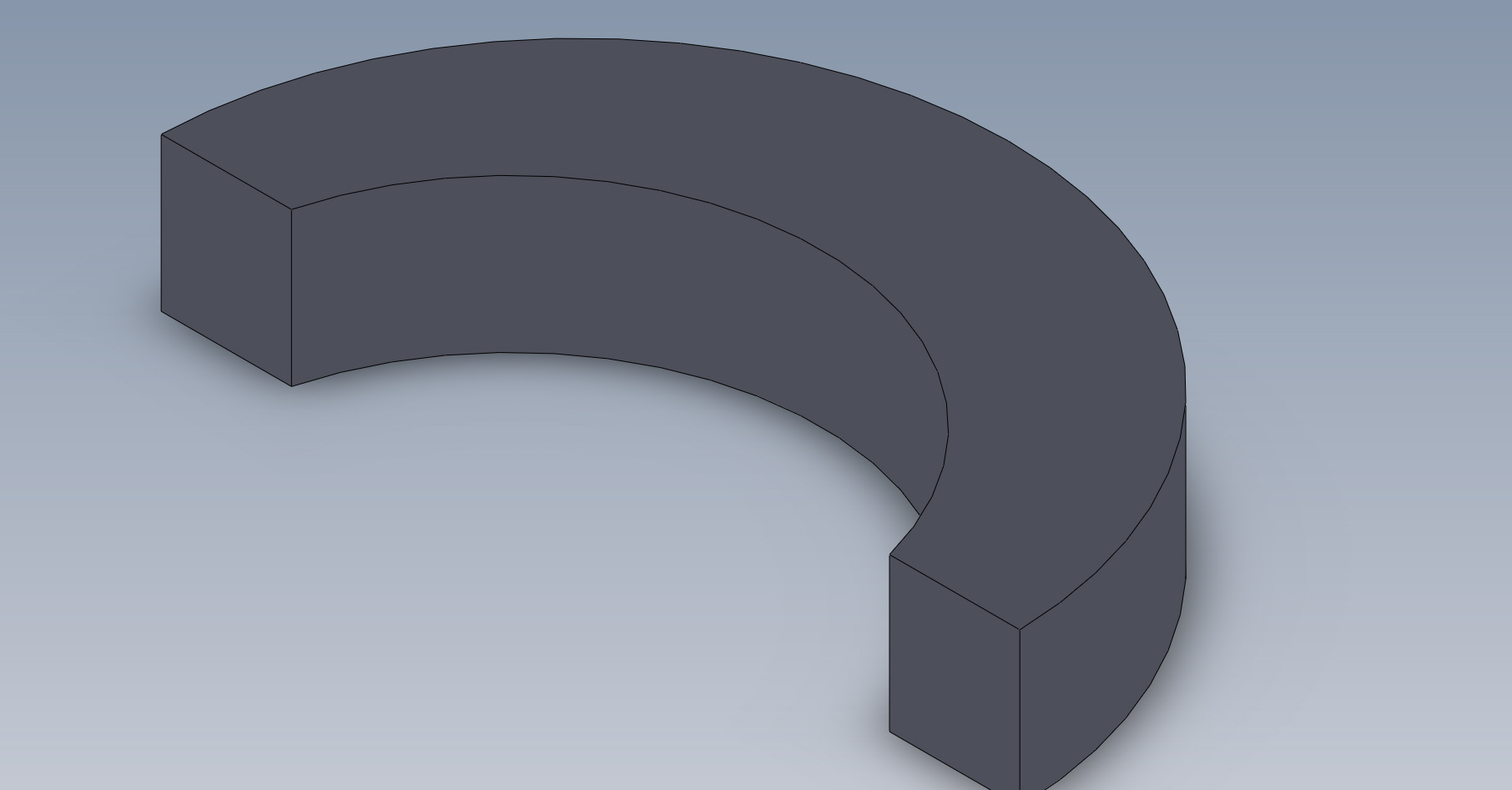

wie kann ich aus den Drahtgestell "test2" einen Körper machen bzw. den vom Körper "test1" austragen, sodass ich dann eine Kerbe in der Form von "test2" habe?
"test2" besteht aus mehreren Skizzenmit verschiedenen Referenzebenden.
vielen dank schonmal im vorraus
f.heyn

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

erstmal herzlich willkommen auf Cad.de

Wenn ich Dich richtig verstanden habe,

würde dazu ein ausgeformter Schnitt mit 3Profilen

und die Halbkreise als Leitlinie passen.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo f.hein.

nachdem sowohl das Mittelprofil als auch das Endprofil vier Ecken hat ist das ganz einfach.
Du kürzt deine Kurvenskizzen, so daß nur noch eine Hälfte des Körpers da ist. Dann wählst du das Mittelprofil und das Endprofil je in der Nähe einer Ecke an (gleiche Ecke, sonst wird das Profil verdreht) und wählst Ausformen als Befehl. Die Kreisbögen kommen als Leitlinie dazu.... spieglen, fertig.

HTH
Michael

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

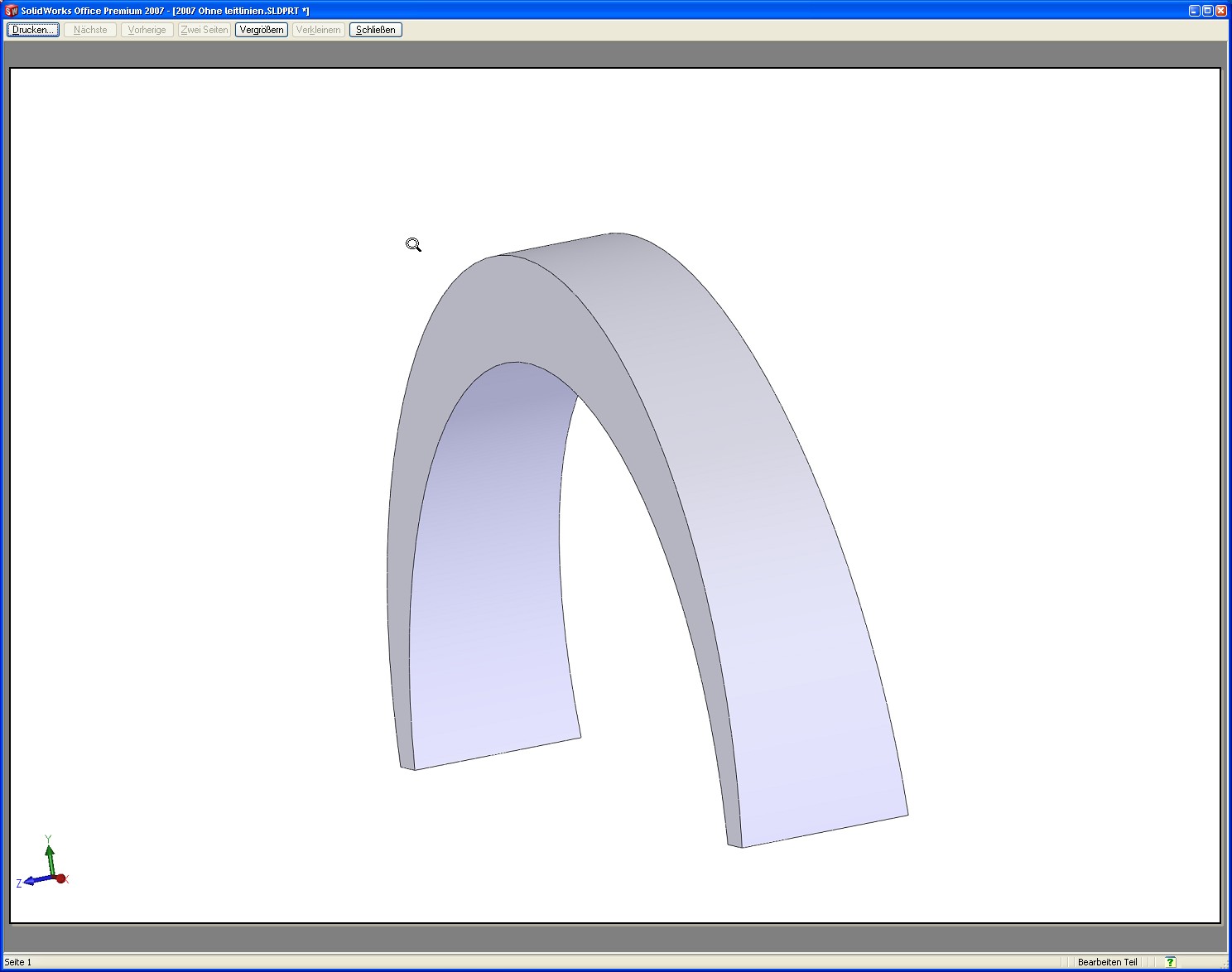

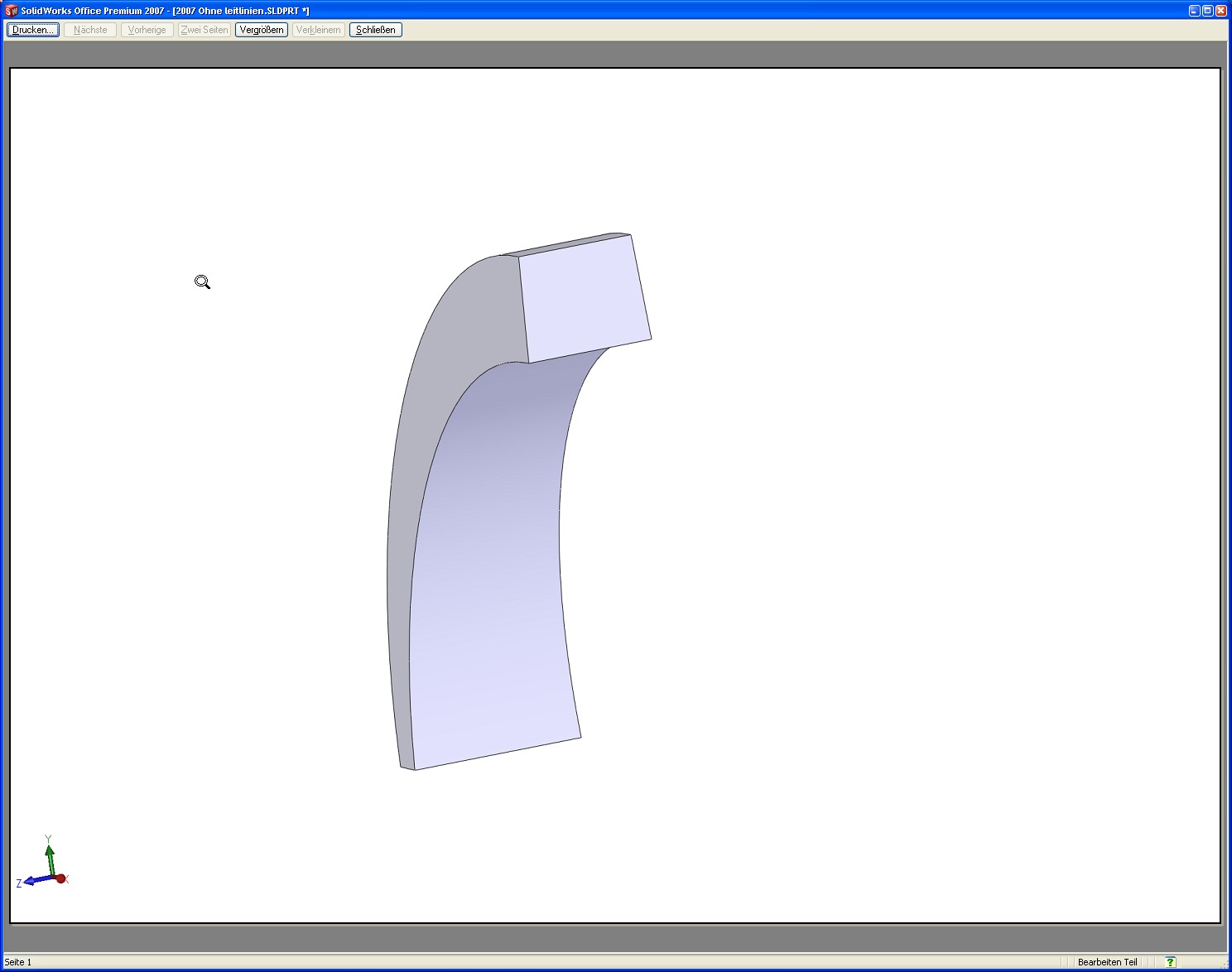

OHNELEITLINIEN1.jpg OHNELEITLINIEN2.jpg 2007Ohneleitlinien.zip

Hi,

ich bevorzuge hier eine einfachere ( wenns geht???) Lösung..

G.  thomas

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo f.heyn,
willkommen im Forum.

Ich würde eine solche regelmäßige Geometrie mit einer Austragung lösen. Sieht für mich so aus als würde das gehen. Lad doch mal das Test2 Teil (als *.zip) als Anhang hoch, dann kann man ein wenig spielen

Bis demnäx,
Ralf
PS: SolidWorks-Version nicht vergessen
------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test2.zip

Guten Morgen,
ich hab das komplette projekt mal gezippt und hochgeladen. Hab grade noch ein bisschen probiert aber nichts hinbekommen.
Ich habe einen Solidworks Grundkurs mitgemacht da ich in der Firma nicht so oft mit Solidworks arbeite. Wir haben hier Solidworks 2010 Standard.
viele grüße

[Diese Nachricht wurde von f.heyn am 02. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

test2_AK.zip

Hallo,

da hast Du ein etwas widerborstiges Bauteil keiert

Versuchs mal so.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

jop ich weiß
aber danke das ist perfekt. Wie bekomme ich den die blauen Mittellinien ausgeblendet?
viele grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

unter Ansicht einfach alle Typen ausblenden

oder Achsen bzw,temporäre Achsen ausblenden.

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ok vielen dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich sehe grade das die ganzen original Maße die erstellt habe nicht mehr stimmen. Die Maße müssen aber gleich sein weil ich aus einen bestehenden Werkstück ein 3d Objekt erstellen soll.

edit: ok danke hat sich erledigt habe es selber hinbekommen aber danke nochmal für die tipps

[Diese Nachricht wurde von f.heyn am 02. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Zitat:

---

Original erstellt von f.heyn:

edit: ok danke hat sich erledigt habe es selber hinbekommen

---

Das freut mich

Weiter so

Und Danke für Deine Rückmeldung!

MfG
Andreas

------------------
Stillstand ist Rückschritt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
