Ich möchte die Polkurve des Drehpunktes eines Viergelenks zeichnen...
In SW dürfte das doch kein Problem sein dachte ich mir, habe es aber leider bis jetzt nicht hinbekommen.
Wenn ihr in der angefügten Skizze den linken unteren Punkt greift könnt ihr die schematische Darstellung meines Viergelenks bewegen..
Wie kann ich nun eine Bahn erstellen die den zurückgelegten Weg des Schnittpunktes der beiden Geraden darstellt?

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hm...

noch ein kleiner Nachtrag:
Gebt mir bitte auch bescheid falls es eine solche Funktion in SWX nicht gibt.
Oder hat Jemand eine Idee wie man den Verlauf des Rotationszentrums in einer Baugruppe darstellen kann?
Ein Viergelenk in 3D zu basteln ist ja kein Problem.

Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Mit Zusatzanwendungen wie COSMOS-Motion kannst Du sowas machen.

------------------
Lutz Federbusch
Mein Gästebuch
Der Mensch, Herr oder Sklave der Technik?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich hatte vor einiger Zeit auch schon mal damit geliebäugelt (nur als Hobby), Koppelkurven zu erstellen. Meine Idee war, ein Makro zu schreiben, das in etwa so funktioniert:
1. Punkt der Koppelkurve auswählen
2. Antriebsglied auswählen
3. Winkel wählen, mit dem das Antriebsglied angetrieben wird (z.B. 360° für eine Kurbel)
4. Winkelschrittweite eingeben
5. Für x Winkelschritte die Lage der Glieder einstellen und die Koordinaten des Koppelpunktes auslesen und in eine Tabelle schreiben
6. Eine neue Skizze eröffnen einen geschlossenen Spline durch die Punkte in der Tabelle zeichnen.

Fehlerzustände, die abgefangen werden müssen:
- Ist das Viergelenk umlauffähig, bzw. kann es sich soweit bewegen wie gewünscht?
- Sind alle Elemente in der Skizze eindeutig bestimmt?

Soweit die Idee, realisiert hab ich davon nichts. Ist sicherlich auch ein Sack voll Arbeit, bis das läuft.

Piet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo auch,

was Du machen willst, ist schin erfunden nur (noch) nicht direkt in
Sowo => anbei ein Werbeprospekt von SAM / Fa.ARTAS
=> schnell zu lernen, aber "nur" 2d

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo und einen schönen guten Tag Joggenb.

Vieleicht hilf folgender Link weiter:
http://www.brockeng.com/mechanism/

Einfach in die Felder klicken und sehen was passiert.

Gruß
KOELRIT

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

dimension_recorder1.jpg dimension_recorder2.jpg

Hallo Joggenb,

Hiermit (DimensionRecorder) geht es kostenlos im Skizzierer in SolidWorks.

DimensionRecorder installieren

Zusatzanwendung aktivieren

Skizze öffnen

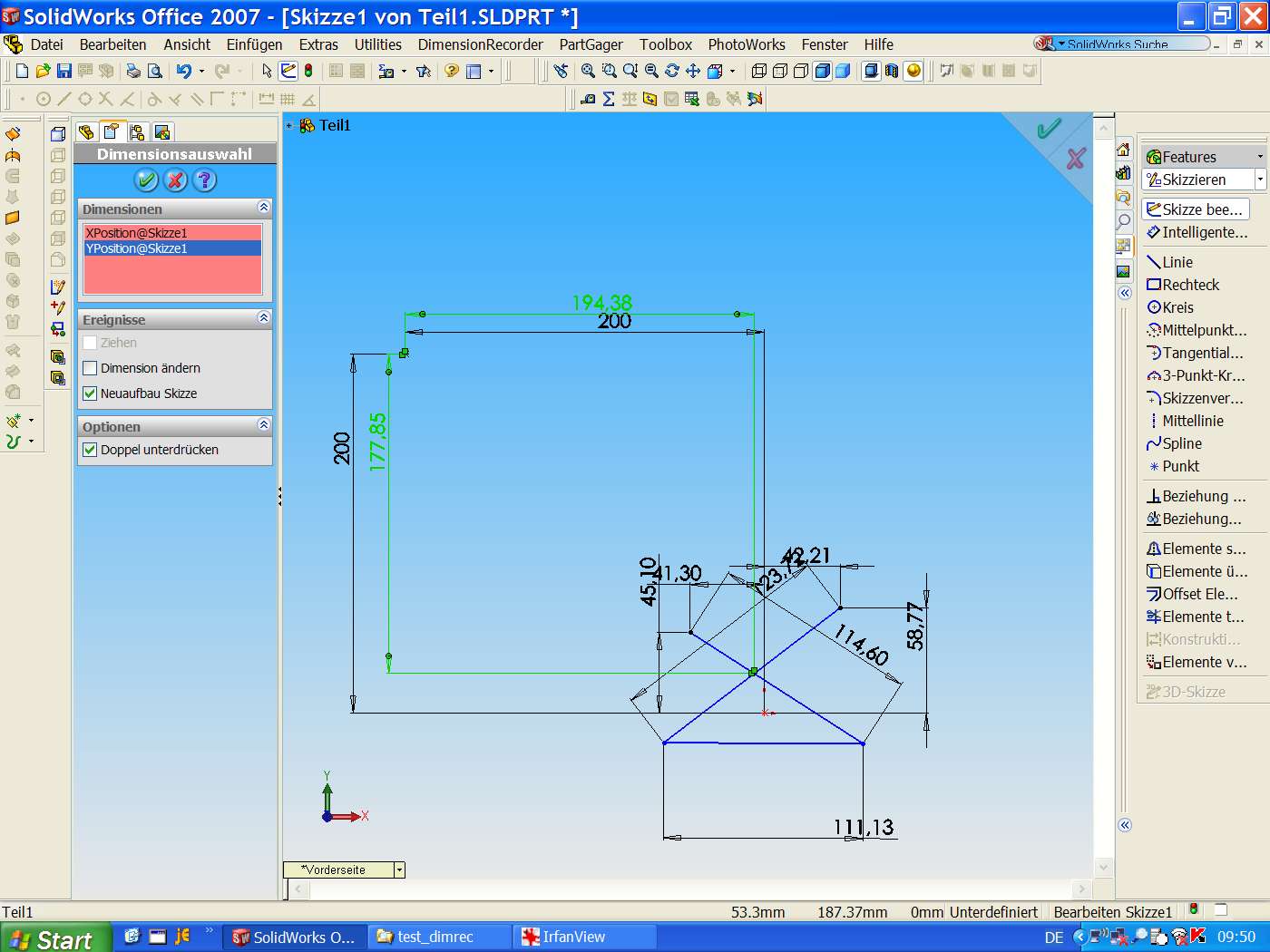

In der Skizze interessierenden Punkt in x-Richtung und y-Richtung  gesteuert bemaßen (Am besten bezogen auf einen Punkt ausserhalb des Bewegungsraumes, da die Maße keine Vorzeichen haben).

Die gesteuerten Maße mit dem DimensionRecorder auswählen (siehe Bild)

Aufnahme starten

Mechanismus schrittweise bewegen

Aufnahme beenden

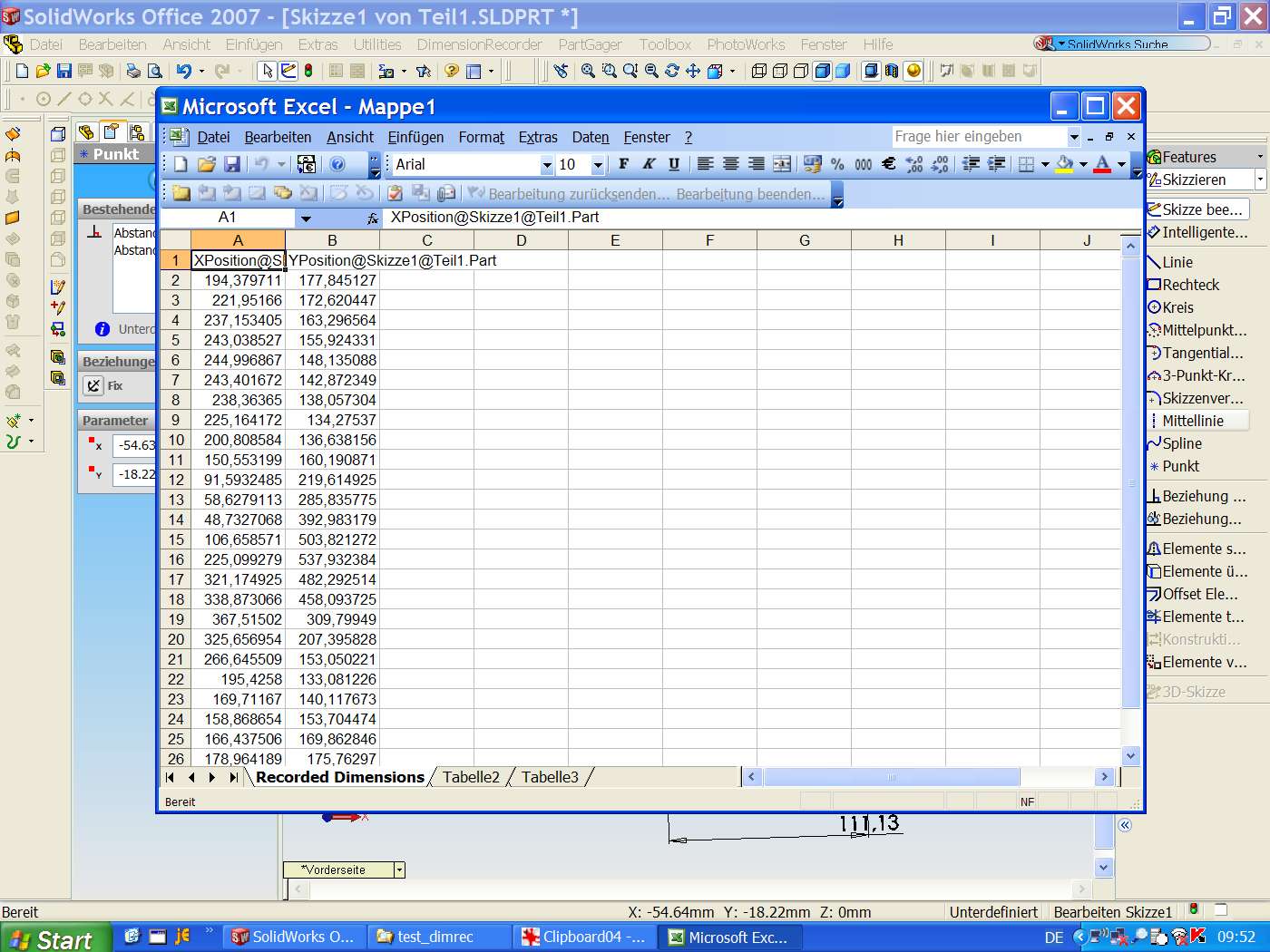

Entstandene Excel-Tabelle (siehe Bild) sichern und daraus Grafik erstellen.

Gruß
Jan

------------------
Ingenieurbüro
Jan Böttcher

jan.boettcher@ib-boettcher.de
www.ib-boettcher.de
