Bezugssymbol horizontal an Bemaßung platzieren (DS SolidWorks/SolidWorks) - Lösung vorhanden!

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für SOLIDWORKS

Order & Offer Processing 2025, eine Veranstaltung am 22.06.2025

Events abonnieren

Autor

Thema: Bezugssymbol horizontal an Bemaßung platzieren (1517 mal gelesen)

KarstenDD
Mitglied

Senden Sie eine Private Message an KarstenDD

Schreiben Sie einen Gästebucheintrag für KarstenDD

Beiträge: 23
Registriert: 02.01.2005

erstellt am: 07. Jan. 2006 16:38

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Es will mir einfach nicht gelingen! Das Bezugssymbold müsste doch waagerecht an der Maßhilfslinie dran sein, lässt sich aber nicht drehen noch austricksen.

Wie geht das denn?

Danke für Eure Tipps!
Der verzweifelte KarstenDD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jenskl
Mitglied
Dipl.-Ing. Maschinenbau

Senden Sie eine Private Message an Jenskl

Schreiben Sie einen Gästebucheintrag für Jenskl

Beiträge: 92
Registriert: 15.07.2004

Windows XP Pro SP2
SWX 2008 SP5.0<P>SolidWorks Enterprise PDM 2009

erstellt am: 07. Jan. 2006 19:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD

Hallo Karsten,

ich habe das gleiche Problem.

Das Bezugssymbol kann man an:

- eine Körperkante
- einen Rahmen für Form- und Lagetoleranzen oder in
- einem Bezugshinweis

anfügen.

Das mit dem Bezugshinweis habe ich noch nicht hingekriegt.

Man kann das Bezugssymbol auch frei in die Zeichnung einfügen,
aber dann scheint die Linie immer vertikal zu sein und man
muss es nach "Augenmaß" an die richtige Stelle schieben.
Ich habe versucht, das Bezugssymbol in einem Block zu speichern,
aber das geht anscheinend auch nicht.

Da ich mir nicht besser zu helfen wusste, habe ich
das Bezugssymbol selbst gezeichnet und in einem Block
gespeichert.

Ich würde mich auch freuen, wenn hier jemand, sagt, dass
wir alle zu doof sind und es doch eine andere Möglichkeit gibt.

Soviel ich weiß, gibt es laut DIN Angaben für Form- und - Lage-
toleranzen, bei denen man das Bezugssymbol an eine Mittellinie
hängt.

Wäre sehr ärgerlich, wenn das in SWX SolidWorks nicht geht.

Gruß, Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Robert Hess
Ehrenmitglied V.I.P. h.c.
Maschinenbautechniker

Senden Sie eine Private Message an Robert Hess

Schreiben Sie einen Gästebucheintrag für Robert Hess

Beiträge: 2533
Registriert: 16.06.2000

Dell Precision M6800, 16 GB RAM,
nVidia Quadro K4100 - 4 GB
SolidWorks 2015 - SP5, SW2016 - SP2
SWX seit 1998

erstellt am: 07. Jan. 2006 19:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD


Hallo,

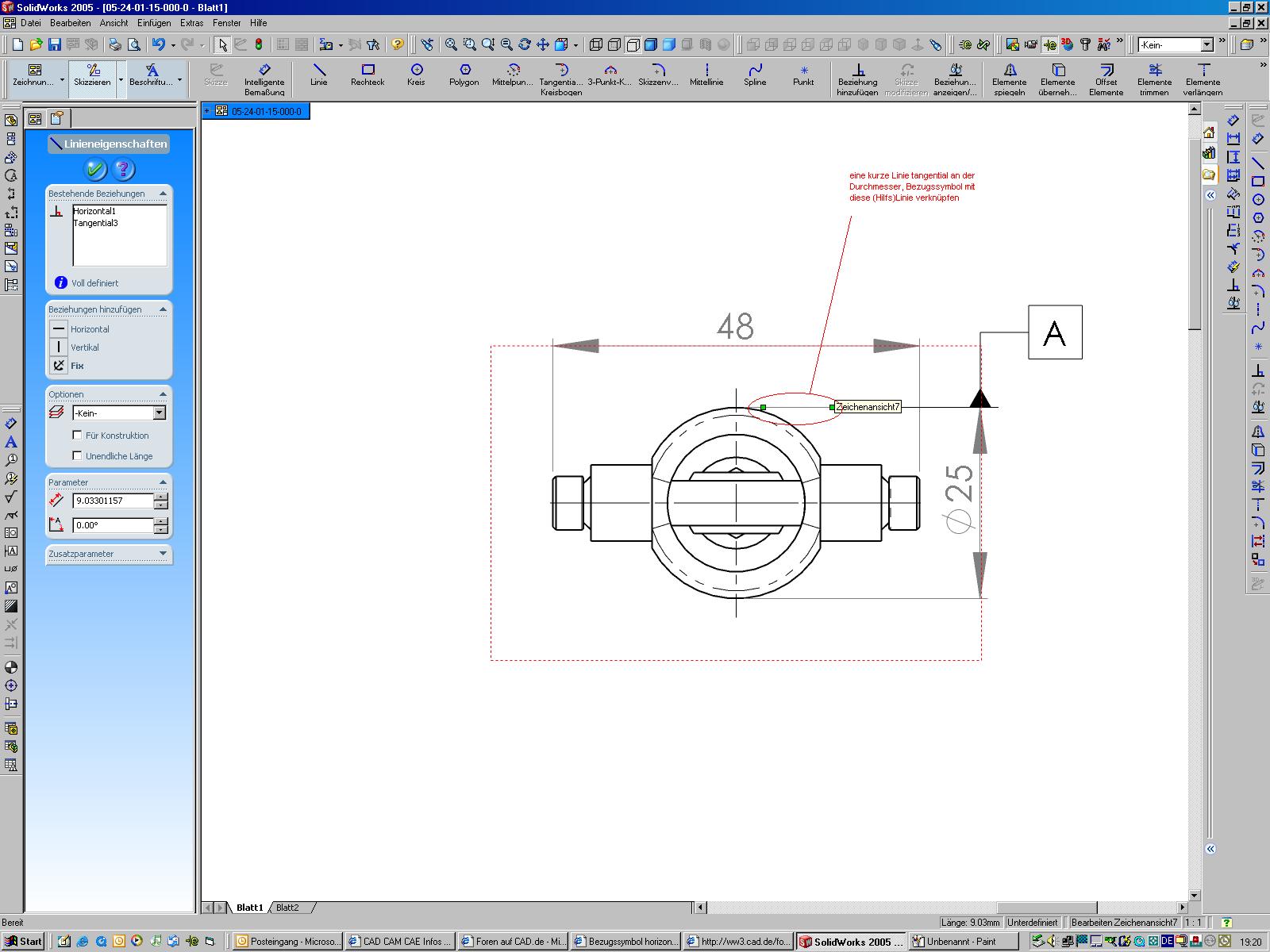

es gibt eine Möglichkeit. s. Bild
Ist das so O.K.?

MFG Robert Hess.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jenskl
Mitglied
Dipl.-Ing. Maschinenbau

Beiträge: 92
Registriert: 15.07.2004

Windows XP Pro SP2
SWX 2008 SP5.0<P>SolidWorks Enterprise PDM 2009

erstellt am: 07. Jan. 2006 19:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD


Nicht schlecht,

also an skizzierte Geometrie lässt sich
das Bezugssymbol auch anhägen. Steht gar
nicht in der Hilfe.

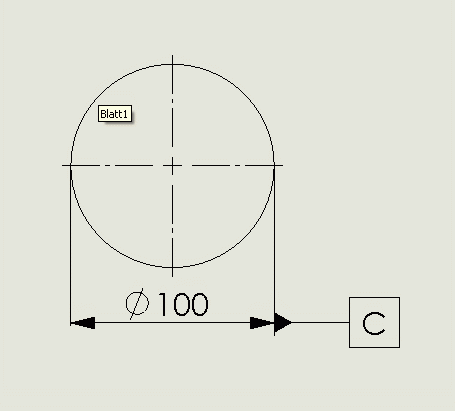

So klappts dann auch horizontal (s. Bild).

Gruß, Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

KarstenDD
Mitglied

Beiträge: 23
Registriert: 02.01.2005

erstellt am: 08. Jan. 2006 00:05

<-- editieren / zitieren -->

Unities abgeben:

Hätte nicht gedacht, dass man das so umständlich machen muss, aber es funktioniert! Danke!! Unities sind unterwegs :-).

Schönen Sonntag!
Karsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hico
Mitglied
Konstrukteur

Schreiben Sie einen Gästebucheintrag für hico

Beiträge: 259
Registriert: 03.03.2005

erstellt am: 09. Jan. 2006 12:09

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD


Hallo Karsten!

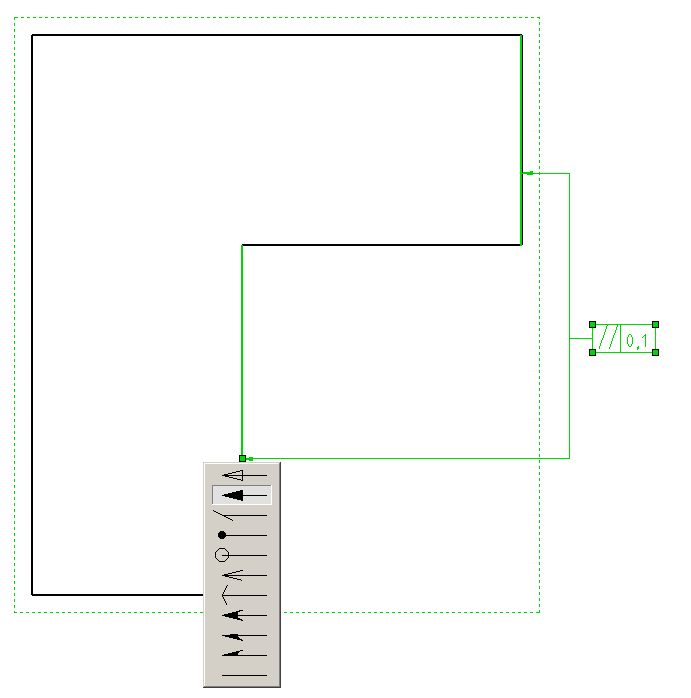

Wäre schön wenn SWX SolidWorks es endlich auch mal hinbekommen würde, als Pfeilart das Bezugsdreieck einzuführen. Dann könnte man sich so manches "A" sparen...

Gruß Hilmar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

konst06
Mitglied
Dipl.-Ing.

Senden Sie eine Private Message an konst06

Schreiben Sie einen Gästebucheintrag für konst06

Beiträge: 103
Registriert: 22.07.2005

Win10 Pro. v. 10.0.17134
SWX 2022 SP5.0
SWX E-PDM 2022 Vers 30.50.0062
NVIDIA QUADRO P2000 V417.71
Lenovo MT 30 BX Think Station P520c
Intel(R) Xenon(R) CPU
CPU W-2135 @3.7 GHz
3.7 GHz, 32 GB RAM

erstellt am: 01. Feb. 2022 10:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD

Hallo,

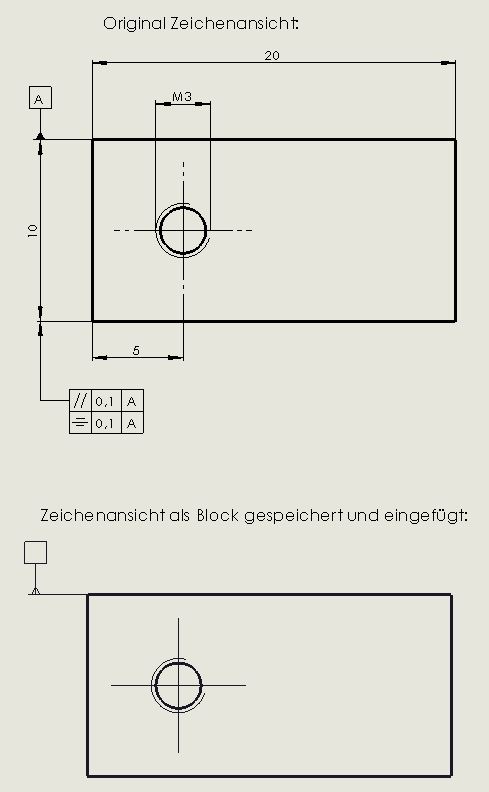

lässt sich in einem Block keine Form- und Lagetoleranz oder ein Bezugssymbol einfügen?

Jenskl hats 2006 auch vergeblich verucht.

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau

Senden Sie eine Private Message an bk.sc

Schreiben Sie einen Gästebucheintrag für bk.sc

Beiträge: 2800
Registriert: 18.07.2012

-Solid Works 2019 SP5
-Pro Engineer WF 3

erstellt am: 01. Feb. 2022 14:04

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD

Hallo Daniel,

nein geht meines Wissens nicht. Wir hatten bei meinem alten Arbeitgeber das "Problem" über die Symbolbibliothek gelöst und die Symbolbibliotheksdatei entsprechend angepasst (Alle Einzelsymbole nachgebaut).

Du kannst Alternativ eine Ansicht erstellen in der das gewünschte Symbol drin ist und diese Ansicht in eine Skizze / Block umwandeln, dann hättest du das Symbol auch als Block.

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

konst06
Mitglied
Dipl.-Ing.

Beiträge: 103
Registriert: 22.07.2005

Win10 Pro. v. 10.0.17134
SWX 2022 SP5.0
SWX E-PDM 2022 Vers 30.50.0062
NVIDIA QUADRO P2000 V417.71
Lenovo MT 30 BX Think Station P520c
Intel(R) Xenon(R) CPU
CPU W-2135 @3.7 GHz
3.7 GHz, 32 GB RAM

erstellt am: 01. Feb. 2022 14:42

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD


Hallo Bernd,

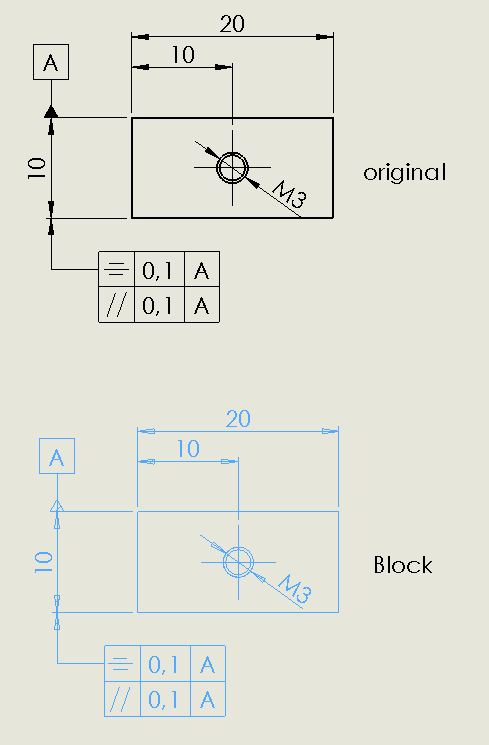

Ansicht umwandeln als Block ist nicht zufriedenstellend, Form/Lagetoleranzen und Bemassungen werden grösstenteils nicht angezeigt.

Noch wer eine Idee?

Gruß Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau

Beiträge: 2800
Registriert: 18.07.2012

-Solid Works 2019 SP5
-Pro Engineer WF 3

erstellt am: 02. Feb. 2022 13:25

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD


Hallo Daniel,

also bei mir nimmt SWX SolidWorks alles mit.

Das einzige das ich danach noch machen muß ist die Schraffur der Pfeilspitzen auf Füllen stellen.

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

konst06
Mitglied
Dipl.-Ing.

Beiträge: 103
Registriert: 22.07.2005

Win10 Pro. v. 10.0.17134
SWX 2022 SP5.0
SWX E-PDM 2022 Vers 30.50.0062
NVIDIA QUADRO P2000 V417.71
Lenovo MT 30 BX Think Station P520c
Intel(R) Xenon(R) CPU
CPU W-2135 @3.7 GHz
3.7 GHz, 32 GB RAM

erstellt am: 03. Feb. 2022 07:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD

Hallo Bernd,
da du auch SWX2019 hast kann es wohl bei mir nur an den Einstellungsoptionen für DWG/DXF liegen.
Was hast du da eingestellt?

LG Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bk.sc
Ehrenmitglied V.I.P. h.c.
Konstrukteur Sondermaschinenbau

Beiträge: 2800
Registriert: 18.07.2012

-Solid Works 2019 SP5
-Pro Engineer WF 3

erstellt am: 03. Feb. 2022 09:56

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD

Hallo Daniel,

ich wüsste jetzt nicht was die Einstellungen zu DWG/DXF damit zu tun haben.
Kannst du mal eine Beispielzeichnung mit einer Ansicht die du gerne als Block hättest hochladen (Speichern als abgelöste Zeichnung dann braucht es kein Model dazu).

Gruß
Bernd

------------------
--- Man muß nicht alles wissen, man muß nur wissen wo es steht ---

Staatlich anerkannte Deutschniete

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

konst06
Mitglied
Dipl.-Ing.

Beiträge: 103
Registriert: 22.07.2005

Win10 Pro. v. 10.0.17134
SWX 2022 SP5.0
SWX E-PDM 2022 Vers 30.50.0062
NVIDIA QUADRO P2000 V417.71
Lenovo MT 30 BX Think Station P520c
Intel(R) Xenon(R) CPU
CPU W-2135 @3.7 GHz
3.7 GHz, 32 GB RAM

erstellt am: 03. Feb. 2022 14:50

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD

Hallo Bernd,
bei "Ansicht speichern als" wird eben dann nur dgw oder dxf angeboten.

Gruß
Daniel

[Diese Nachricht wurde von konst06 am 03. Feb. 2022 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige:	Infos zum Werbeplatz >>
speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge speedyPDM ist das führende technische Dokumenten- und Produktdatenmanagementsystem für Solidworks, Solid Edge, Inventor, AutoCAD, ZWCAD, BricsCAD, Office und Email inklusive Revisionsmanagement.

konst06
Mitglied
Dipl.-Ing.

Beiträge: 103
Registriert: 22.07.2005

Win10 Pro. v. 10.0.17134
SWX 2022 SP5.0
SWX E-PDM 2022 Vers 30.50.0062
NVIDIA QUADRO P2000 V417.71
Lenovo MT 30 BX Think Station P520c
Intel(R) Xenon(R) CPU
CPU W-2135 @3.7 GHz
3.7 GHz, 32 GB RAM

erstellt am: 03. Feb. 2022 14:59

<-- editieren / zitieren -->

Unities abgeben:

Nur für KarstenDD

Hallo Bernd.
Ah! Das war der Fehler.
Man darf nicht bei Zeichenanicht ganz unten "Ansicht speichern als" hernehmen,
sondern man muß den Befehl mit RMT: "Ansicht in Skizze umwandeln" verwenden.

LG
Daniel

[Diese Nachricht wurde von konst06 am 04. Feb. 2022 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Anzeige.:
X

Anzeige: (Infos zum Werbeplatz >>)

speedyPDM CAD APP für Andere, Datenaustausch, Allgemeine Werkzeuge
