Hallo Leute,
was ich schon seit längerem nicht gebacken bekomme ist:
wie verknüpft man eine runde Bohrung mittig auf ein 4-eckiges Loch?
Ich habe also 2 Teile das eine hat die Bohrung und das Andere das 4-Kantloch.
Mit Tangential funzt es leider nicht so richtig.

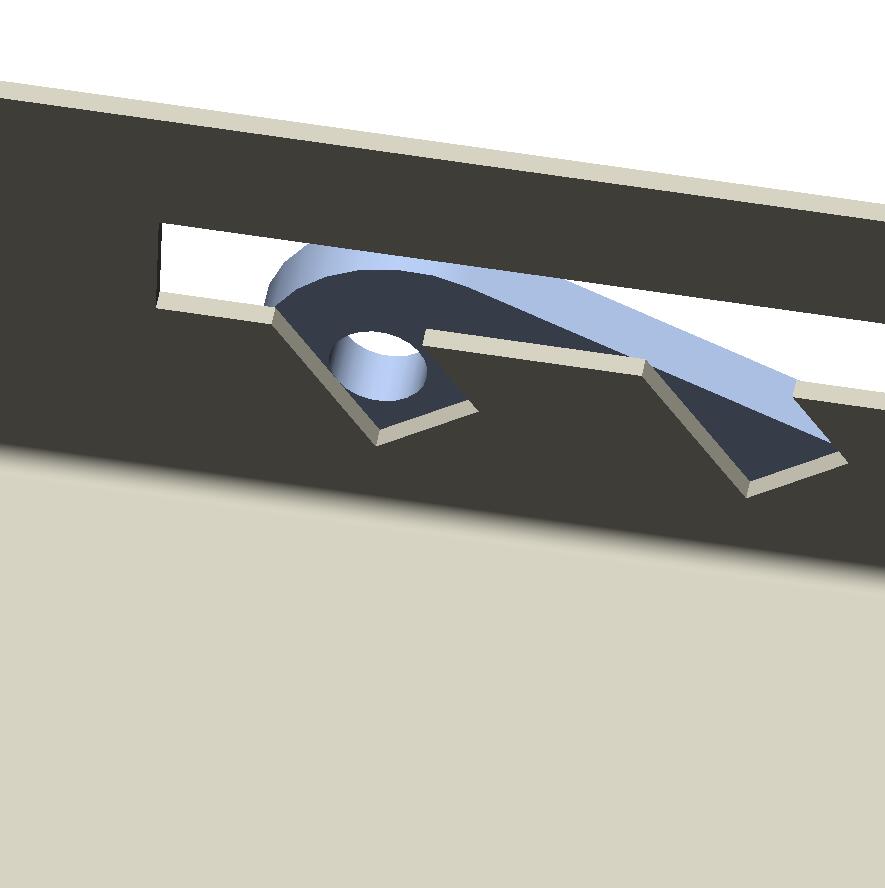

Hab mal ein Bildchen mit beigepackt was mein Problem etwas verdeutlicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aloah Kirk,

mach doch in die Skizze Deiner eckigen Kontur einen Kreis als Konstruktionsgeometrie mit dem später das Loch konzentrisch sein soll.
Das Loch mit dem Kreis zu verknüpfen sollte auf jeden Fall gehen.

Bis dann
Kalle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kalle,

danke erstmal für die schnelle Antwort.
Dein Tipp hilft mir in sofern nicht weiter da es sich bei dem einem Teil um ein Blech handelt und ich die Skizze für die Bearbeitung der eckigen Löcher in der Abwicklung gezeichnet habe. D.h. wenn ich die Skizze einblende liegt diese natürlich "platt".
Trotzdem danke.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin auch!

Vielleicht kann man sich ja die "Mühe" mache und eine zusätzliche Skizze erzeugen und mit dieser dann die Verknüpfung erstellen.

Gruß
Jan

------------------
Jan Wintjen
SolidLine AG
Professional Services

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab ich probiert:
habe eine Skizze in das Teil gelegt (einen Kreis der tagential zu dem 4-eck ist) und versucht diesen Kreis mit der Bohrung zu verknpfen.
Darauf hin erhalte ich folgende Fehlermeldung:
"Verknüpfen wird für eine der beiden Komponenten nicht unterstützt, oder eine der Komponeten kann gegenwärtig nicht modifiziert werden."

Naja, werde Dienstag weiter versuchen, mache jetzt erstmal ein verlängertes WE aber wenn einem noch etwas einfällt wäre ich sehr dankbar!
Wünsche allen ein schönes WE.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

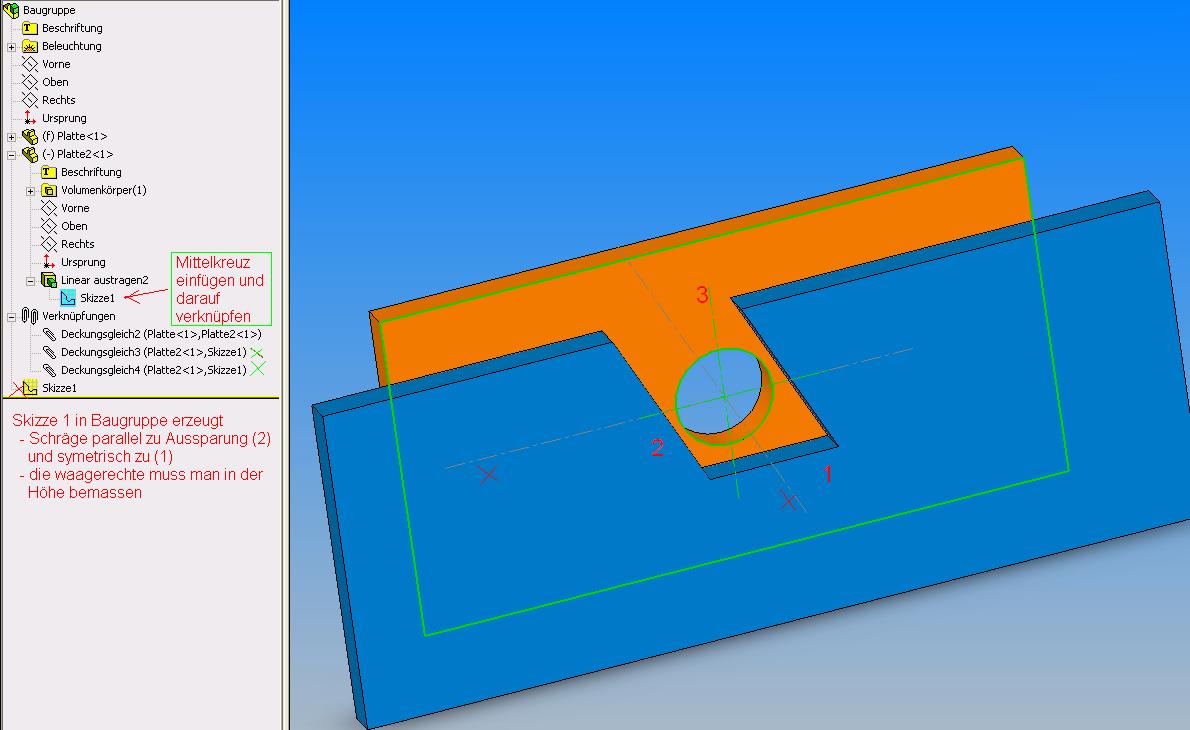

Rund-Eckig.JPG Rund-Eckig.zip

Entweder hab ich nicht ganz verstanden worums geht oder es ist wirklich so einfach....

Tschö

[Diese Nachricht wurde von brainseks am 07. März 2003 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Verknuepfungmittig-Abstand.jpg Verknuepfungmittig-konzentrisch.jpg Verknuepfungmittig.zip

Hallo Kirk,

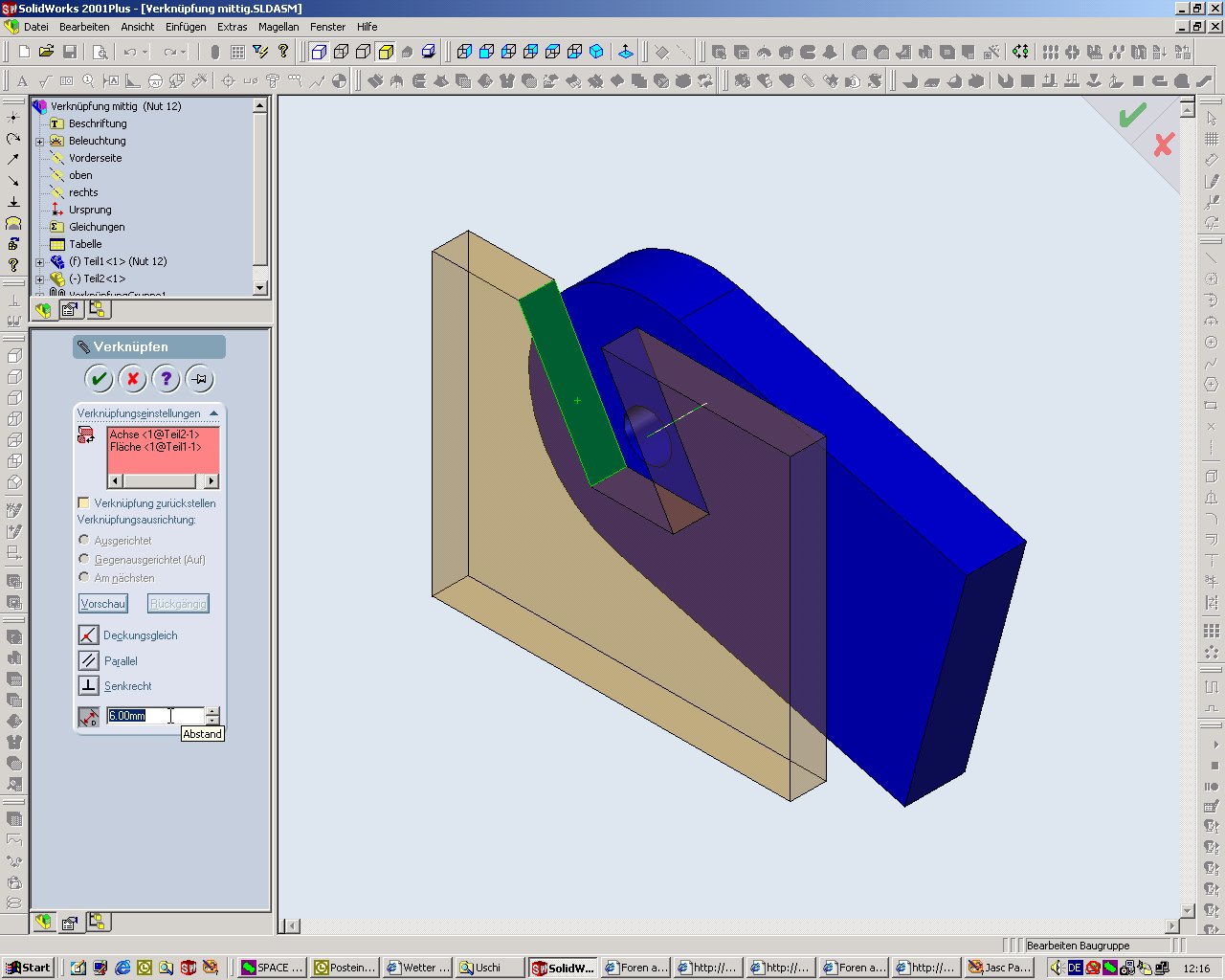

wenn man die temporären Achsen einschaltet (Ansicht => temporäre Achsen), kann man die Bohrungsachse mit den Nutflächen mittels „Abstand“ verknüpfen.

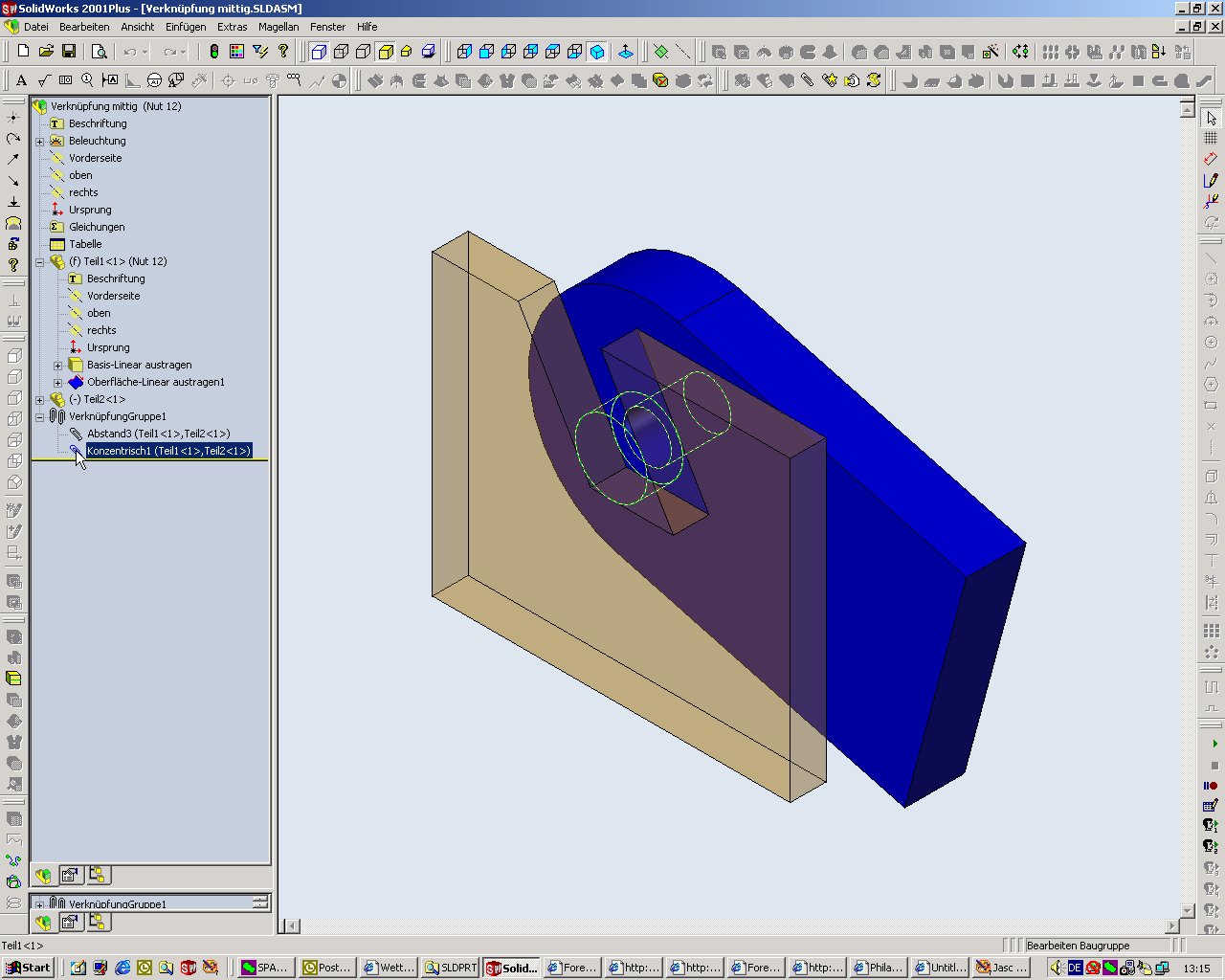

Eine weitere Möglichkeit wäre, im „Nutteil“ eine zyl. Hilfs-Oberfläche zu erzeugen und diese mit der Bohrung konzentrisch zu verknüpfen (danach RMB „Oberflächenkörper ausblenden).
Wenn dann auch noch der Oberflächenkörper in tangentialen Beziehungen zu den Nutflächen steht und verschiedene Nutbreiten über Konfigs gesteuert werden, positioniert sich die Bohrung immer Mitte Nut.

------------------
Gruß,
Walter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Kirk,

du kannst ja auch in dem Teil mit der Bohrung eine zusätzliche Ebene die durch die Bohrungsmitte geht erstellen. Diese kann man dann symmetrisch zu den beiden seitlichen Flächen des Vierkantausschnitts verknüpfen. Hat leider den Nachteil, daß das Teil mit der Bohrung nicht mehr um die Bohrungsachse drehbar ist.
Es gibt, wie du siehst mehrere Möglichkeiten um zum Ziel zu kommen.
Welche davon die beste ist hängt letztendlich von der kompletten Konstruktion (Aufbau der Modelle, Einbausituation...) ab.

Gruß,

Joachim

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Moin Leute,

vielen Dank für die guten Tipps.
Es ist, wie ja fast immer, eigentlich ganz einfach.
Muß aber sagen das mir SWX irgendwie ein paar wenig möglichkeiten zu Verknüpfen gibt, klar über solche "Umwege" komme ich auch zum Ziel.
Habe früher mit Caddy++ gearbeitet und das hatte einfach mehr Möglichkeiten zum Verknüpfen.
Aber wenn ich wieder mal nicht weiß wie ich's machen soll weiß ich ja an wen ich mich wenden kann, DANKE Leute!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
