Autor Thema:  Schrittweite und Anbindungspunkte (2209 mal gelesen)
ck.poorboy
Mitglied


Sehen Sie sich das Profil von ck.poorboy an!   Senden Sie eine Private Message an ck.poorboy  Schreiben Sie einen Gästebucheintrag für ck.poorboy

Beiträge: 2
Registriert: 04.02.2010

EPLAN 5
Version 5.70.3.18200

erstellt am: 13. Nov. 2014 07:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


2866310.zip

Hallo liebe Gemeinde.

Ich muss Anlagendokumentationen mit ePLan erstellen und habe eingentlich keinen richtigen Plan von der Software.

Aber zum eigentlichen Problem:

Ich habe von der PhoenixContacts  homepage ein Makro für einen AC/DC Wandler geladen.
Die datei liegt im .mfe (Fenstermakro???) Format vor.

Habe das Symbol über Makro einfügen importiert.

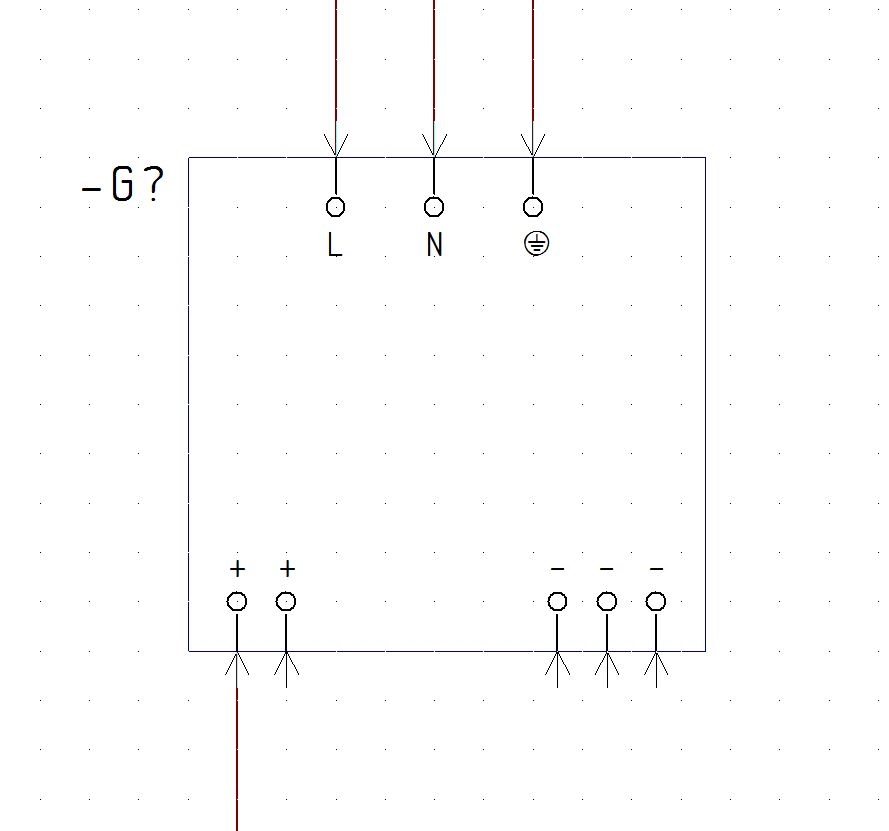

Nun sind aber einige der Anschlusspunkte nicht auf dem Raster, ergo wird keine elektrische Verbindung hergestellt, da kein weiter anschlusspunkt genau unter dem des Symbols liegt (siehe Screenshot).
Nun zur Frage:

Wie kann ich entweder den Rasterabstand ändern (halbieren?) um an die Punkte zu kommen, oder wie kann ich das Symbol alias Fenstermakro ändern?????


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ck.poorboy
Mitglied


Sehen Sie sich das Profil von ck.poorboy an!   Senden Sie eine Private Message an ck.poorboy  Schreiben Sie einen Gästebucheintrag für ck.poorboy

Beiträge: 2
Registriert: 04.02.2010

EPLAN 5
Version 5.70.3.18200

erstellt am: 13. Nov. 2014 11:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hat sich erledigt.

"Auflösung" unter "Seiteneigenschaften" war die Lösung.

Von 4mm auf 2mm umgestellt. geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
