Thema: Layer im DXF - Export aus Catia (3543 mal gelesen)
|
mbkostr41
Mitglied
   Beiträge: 22
Registriert: 30.05.2007
|
erstellt am: 26. Feb. 2008 11:42  <-- editieren / zitieren -->   Unities abgeben:
Hallo alle zusammen, ich stehe wieder vor ein scheinbar unlösbares Problem. Ich möchte in Catia Zeichnungen für einen Laserzuschnitt erzeugen. Allerdings wird diese Zeichnung im DXF- Format an die Fertigung gesendet.
In der DXF- Zeichnung sollen zwei Layer existieren. Auf dem Einem befindet sich die Geometrie, und auf dem Anderen sollen die Werkstoff- und Halbzeugdaten abgelegt werden. Kann mir Jemand einen Hinweis geben wie ich diese Layer aus Catia heraus erzeugen kann? Vielen Dank für die Mühe im Vorraus. Gruß mbkostr41
 [Diese Nachricht wurde von mbkostr41 am 26. Feb. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
rough-tec
Mitglied
Konstrukteur
Beiträge: 387
Registriert: 19.04.2007 V5R16 SP5
V5R17 SP3
V5R19 SP3
NX5 *grr*
WIN XP Prof SP3
DELL - NVIDIA Quadro 4000
12GB RAM 64bit
|
erstellt am: 26. Feb. 2008 13:24 <-- editieren / zitieren --> Unities abgeben: Nur für mbkostr41
Versuche es mal folgendermassen: Ansicht isolieren
Die Kontur markieren => RMT => Eigenschaften => Layer auswählen
Text markieren => RMT => Eigenschaften => Layer auswählen, ggfs neuen Erstellen

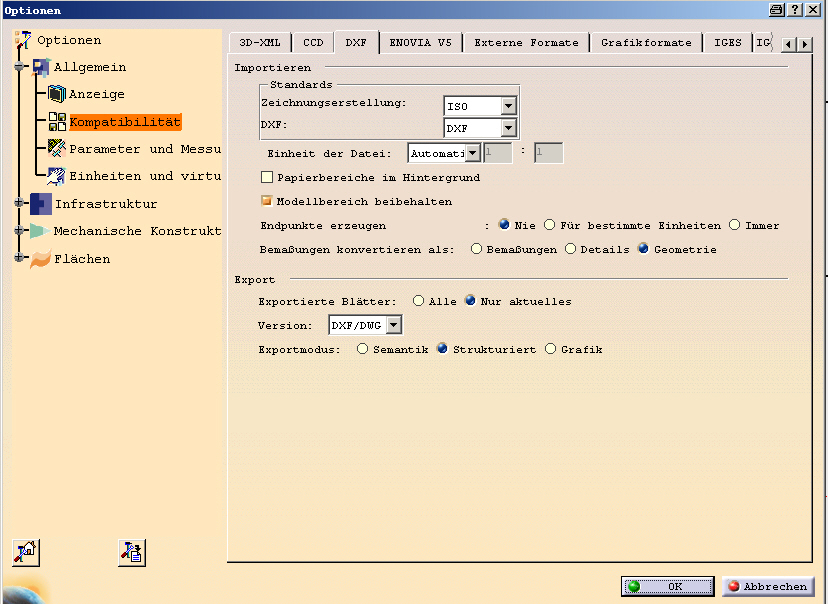

Speichern als DXF mit den im Anhang enthaltenen Einstellungen.
Bei mir hats funktioniert.
------------------
Zu Risiken und Nebenwirkungen.. fragen Sie Ihren Admin oder schalten Sie den Rechner aus. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
mbkostr41
Mitglied
Beiträge: 22
Registriert: 30.05.2007
|
erstellt am: 26. Feb. 2008 15:14 <-- editieren / zitieren --> Unities abgeben:
|
carbonkid
Mitglied
Kunststoffverarbeiter
Beiträge: 31
Registriert: 15.07.2008 Asus P5B Deluxe Wifi
E6600
4GB RAM
Quadro FX1500
CATIA V5R19/ INVENTOR 2012
WINDOWS 7
|
erstellt am: 04. Aug. 2008 17:38 <-- editieren / zitieren --> Unities abgeben: Nur für mbkostr41
Ah der Thread passt zu meinem Problem, da brauch ich keinen neuen eröffnen. Wenn ich meine Drawings als dxf abspeicher und diese dann meinem Bekannten ins Autocad schicke, das er mir schöne Laserteile schneidet, sind alle Konturen offen. Wie kann ich das verhindern? Denn so muß er die ganzen DXF´s noch nachbearbeiten. Muß ich da in Catia irgendwo was verstellen? Gruß, Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
logan
Mitglied
MSc Distributed Computing Systems Engineering Dipl.-Ing. (FH) Softwaretechnik
Beiträge: 111
Registriert: 07.02.2005
|
erstellt am: 18. Nov. 2008 16:10 <-- editieren / zitieren --> Unities abgeben: Nur für mbkostr41
Hallo, statt jedes Layer manuell zu erstellen kann auch über die Datei CATDftStdLayersAndFilters.xml in ..\intel_a\resources\standard\ definiert werden welche Layer in CATIA V5 angezeigt werden. </std:typeval>
<std:typeval name="CATLayer">
<std:intval name="Number">7</std:intval>
<std:strval name="Name">MeinLayer</std:strval>
</std:typeval> Nach einem Neustart von CATIA V5 sind die in dieser Datei definierten Layer Name zu Layer Nummer Paare in CATIA auszuwählen. Viele Grüße,
Logan
