Hallo allerseits,

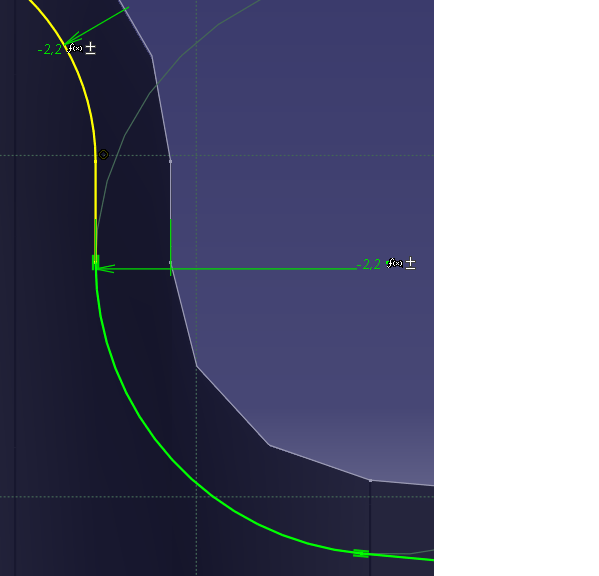

irgendwie komme ich nicht mehr weiter. Folgendes Problem habe ich: Ich habe ein parametrisiertes Modell womit ich arbeite. Der Ausgagszustand ist im ersten Bild zu sehen. Wenn ich nun ein Maß ändere (falls es relevant sein sollte: ein Höhenmaß), kommt als Ergebniss das zweite Bild raus, was natürlich zu einem Fehler führt.
Ich würde ja über constrains die tangency definieren, aber die gelben Maße sind nunmal Offset-Konturen. Ich vermute deswegen kann ich auch keine constrains definieren...

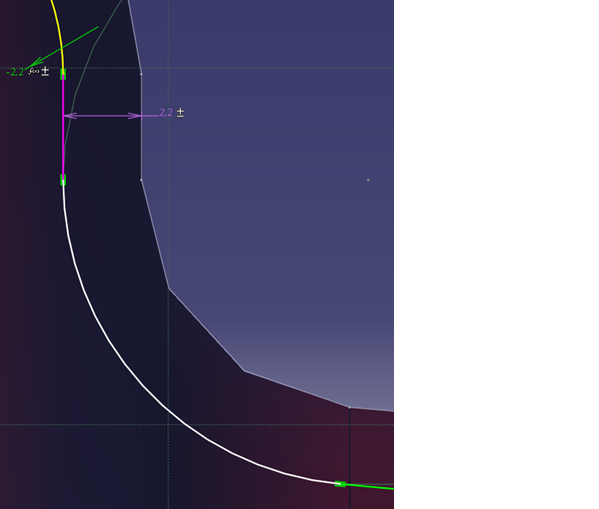

Was ich natürlich versucht habe ist, die Offset-Kontur zu löschen und eine Linie einzufügen (3). Ist eine blöde Idee, da ich eben diesen Parameter dort brauche...
Also, kann ich eine tangency zwischen den beiden Offset-Konturen definieren? In der eigentlichen Skizze ist dies der Fall. Wenn nicht, was für eine Möglichkeit habe ich noch?

Grüße
Einstein jr.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Sketch.CATPart

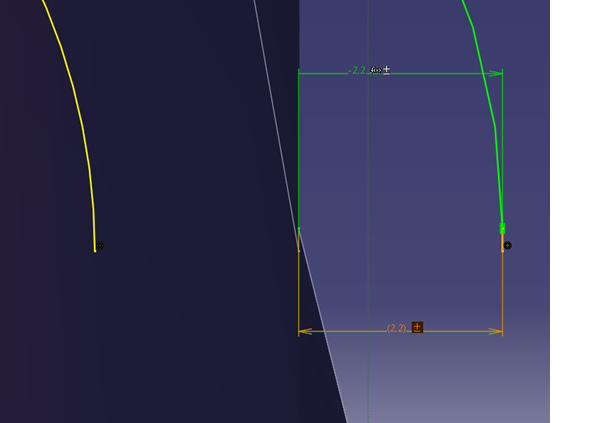

Ich wuerde mir ueberlegen, die Kurven zurueckzuschneiden und eine Connect Curve einzubauen (siehe Attachment)

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab ich das richtig verstanden?
Ich lösche die gelbe Offset-Kontur und und nutze statdessen eine Connect Curve?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Naja, nicht loeschen, nur ein Stueck zurueckschneiden. Schau Dir meinen Sketch an.

Wenn die Offsets unterschiedlich sein koennen / sollen, dann musst Du Dir den Uebergang halt selber neu bauen.

Das ist uebrigens grundsaetzlich so: Wenn wo was nicht passt, lieber eine groessere Luecke reinschneiden und vernuenftig neu selber zusammenbauen, als kleinweise rumzufitzeln

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV
