Hallo zusammen,

ich bin absoluter Neuling im Catia. Beschäftige mich schon eine Weile damit, werde mich aber kaum mit dem hier vorhandenen Wissenstand messen können. Daher würde ich mich freuen, wenn ich hier etwas Hilfe bekommen könnte.

Ich soll im 3D ein Gepäcknetz erstellen. Dazu habe ich feste Aussenmasse erhalten.
Die Fragen wären also:

Wie kann und mit welcher Funktion kann ich so ein Netz am besten aufbauen und

Wie kann ich die Befestigung am besten darstellen. Das Netz wird um einen Metallrahmen aufgezogen.

Ich hoffe es war verständlich

Poster 123

[Diese Nachricht wurde von Poster123 am 26. Mrz. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

wolfi_z
Moderator
Konstrukteur




Sehen Sie sich das Profil von wolfi_z an!   Senden Sie eine Private Message an wolfi_z  Schreiben Sie einen Gästebucheintrag für wolfi_z

Beiträge: 2504
Registriert: 04.12.2004

CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler

erstellt am: 26. Mrz. 2014 10:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Poster123 10 Unities + Antwort hilfreich

Mahlzeit und Willkommen im Forum

Das ist ein dankbares Thema, was man Dir da aufgehalst hat.
Ein Gepaecknetz - Also ein echtes NETZ aus Schnueren, das haengt ja durch.

Das waere die erste Frage: Wie genau brauchst Du es denn?
Muss der 'Durchhang' dargestellt werden, oder reicht es 'theoretisch' ohne Einfluss der Schwerkraft?

Ich verstehe Deinen Beitrag so, als gaebe es ein Part = Metallrahmen, und Du machst jetzt als zweites Teil das Netz ('Textil') dazu?

LG ... Wolfi

------------------
Mit V6 werden wir Windraeder konstruieren. Automotive laeuft mit V5 aus

[Diese Nachricht wurde von wolfi_z am 26. Mrz. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Poster123
Mitglied


Sehen Sie sich das Profil von Poster123 an!   Senden Sie eine Private Message an Poster123  Schreiben Sie einen Gästebucheintrag für Poster123

Beiträge: 3
Registriert: 26.03.2014

erstellt am: 26. Mrz. 2014 10:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,

danke für Deine Antwort.

Das Netz muss nicht durchhängen (ist ja noch neu ;-)).

Du hast es richtig verstanden. Es gibt einen Rahmen aus Metall (u-Form) und oben gibt es ein
Textilband. An diesen beiden Teilen soll dann das Netz "aufgehängt" werden.

[Diese Nachricht wurde von Poster123 am 26. Mrz. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 26. Mrz. 2014 20:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Poster123 10 Unities + Antwort hilfreich

Hi Poster.
Ich erneuer Wolfis Frage mal nach der Genauigkeit, die du brauchst.

Würde es nicht reichen, eine große Platte mit vielen rechteckigen Löchern zu erstellen?
Oder muss tatsächlich die Webart des Netzes dargestellt werden? Jeder Knoten im Kreuzungspunkt? Müssen die Stränge rund oder gar geflochten sein??

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Poster123
Mitglied


Sehen Sie sich das Profil von Poster123 an!   Senden Sie eine Private Message an Poster123  Schreiben Sie einen Gästebucheintrag für Poster123

Beiträge: 3
Registriert: 26.03.2014

erstellt am: 01. Apr. 2014 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo zusammen,

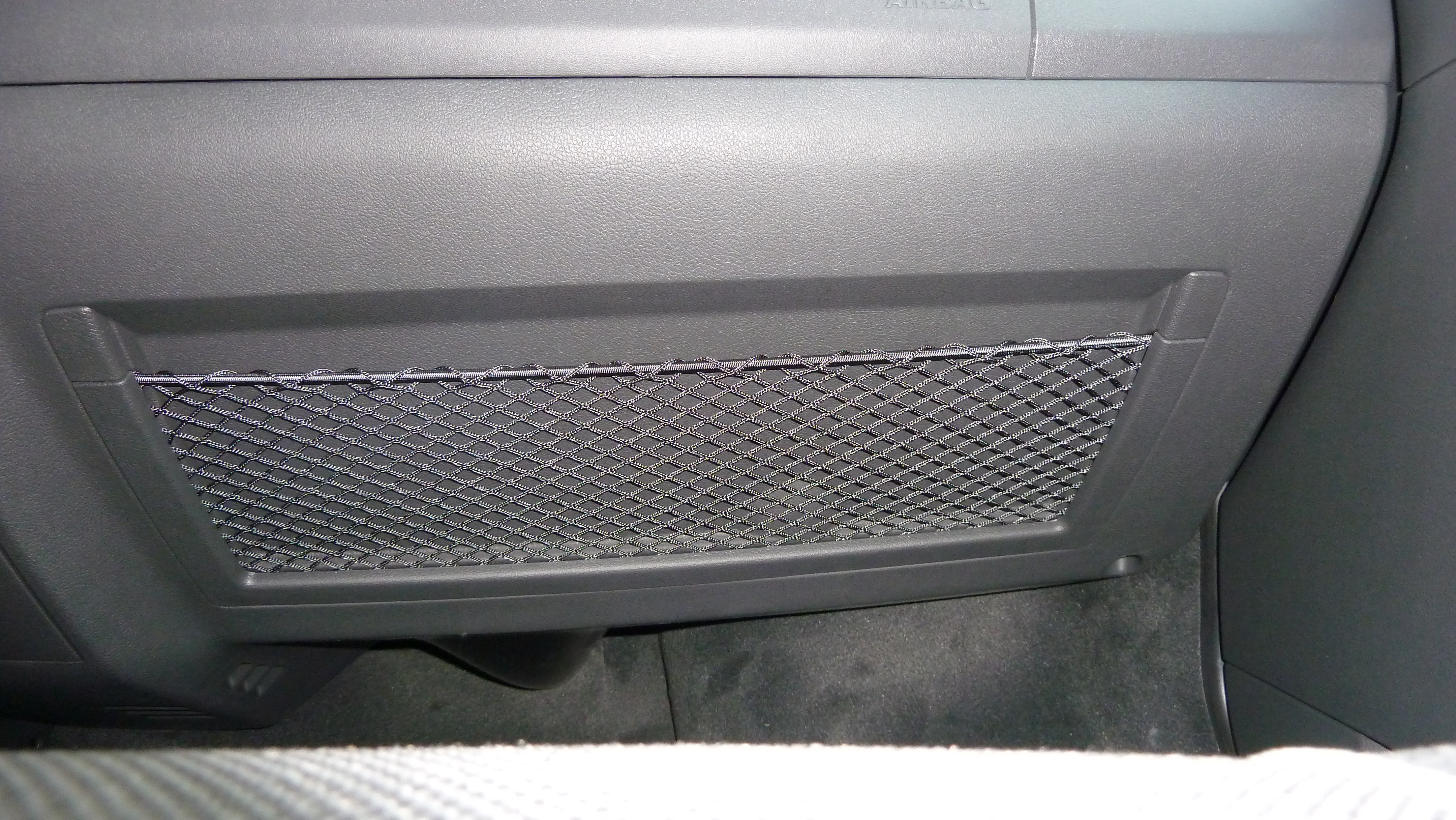

leider muss es ein "echtes" Netz sein. welches um ein Drahtgestell gewickelt ist.
Das Problem habe ich in der Darstellung , wo das Netz oben über das Spanngummi gelegt ist und unten
tangential in die Fläche laufen muss. Die "Umwicklung im oberen Bereich würde ich über einen Spline abbilden.
Aber an der Stelle wo das Netz unten zum Knoten zusammengeführt wird, komme ich nicht weiter.

Hat jemand noch eine Idee dazu?

Beste Grüße

Poster123

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

Nix 12)

erstellt am: 01. Apr. 2014 17:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Poster123 10 Unities + Antwort hilfreich

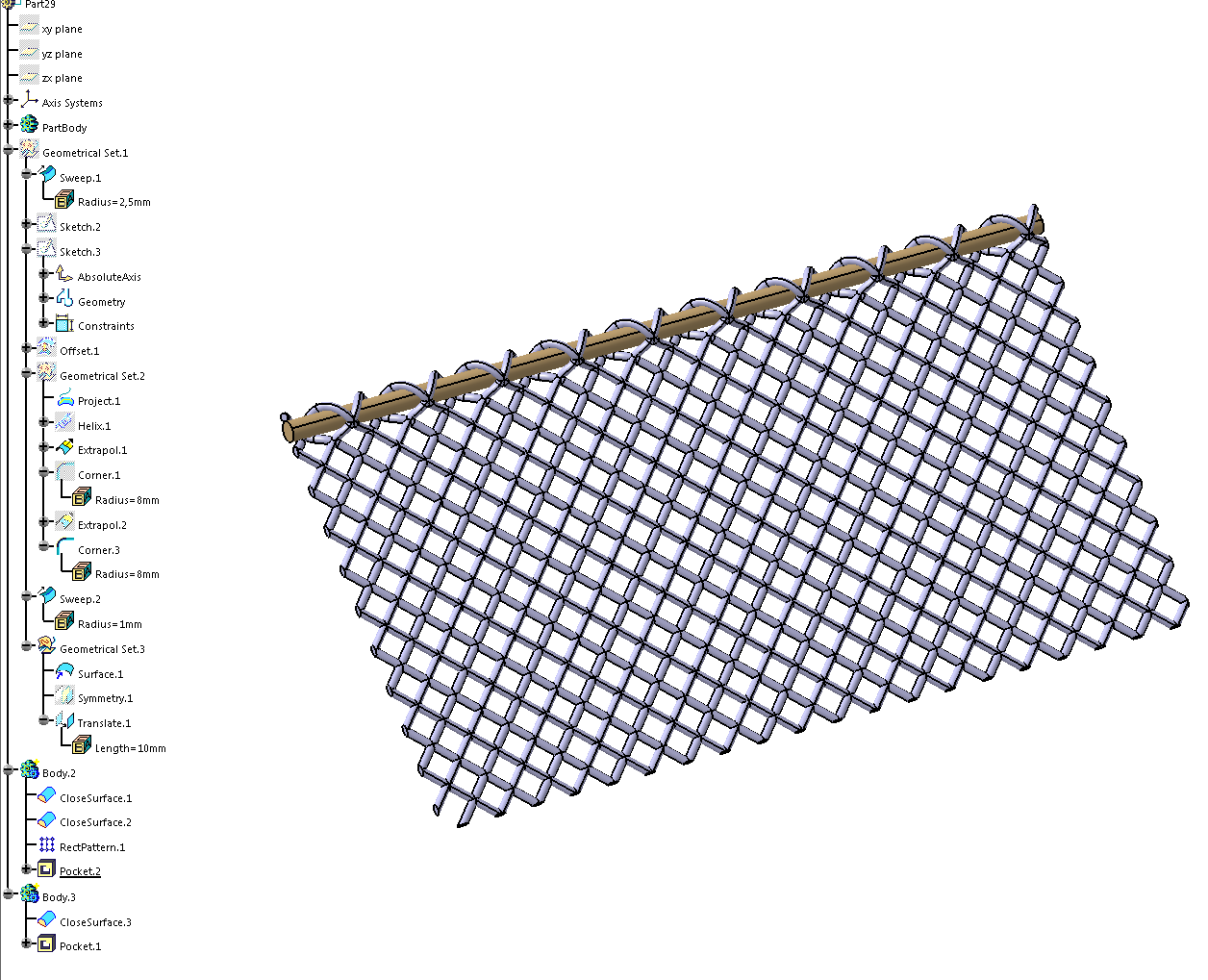

V5R19-Netz.CATPart


--- wer gibt denn sowas an?

als bsp. lässt sich sicherlich noch optimieren.

das Rectpattern.1 aktivieren, da sonst 9 MB gross
