Hallo,

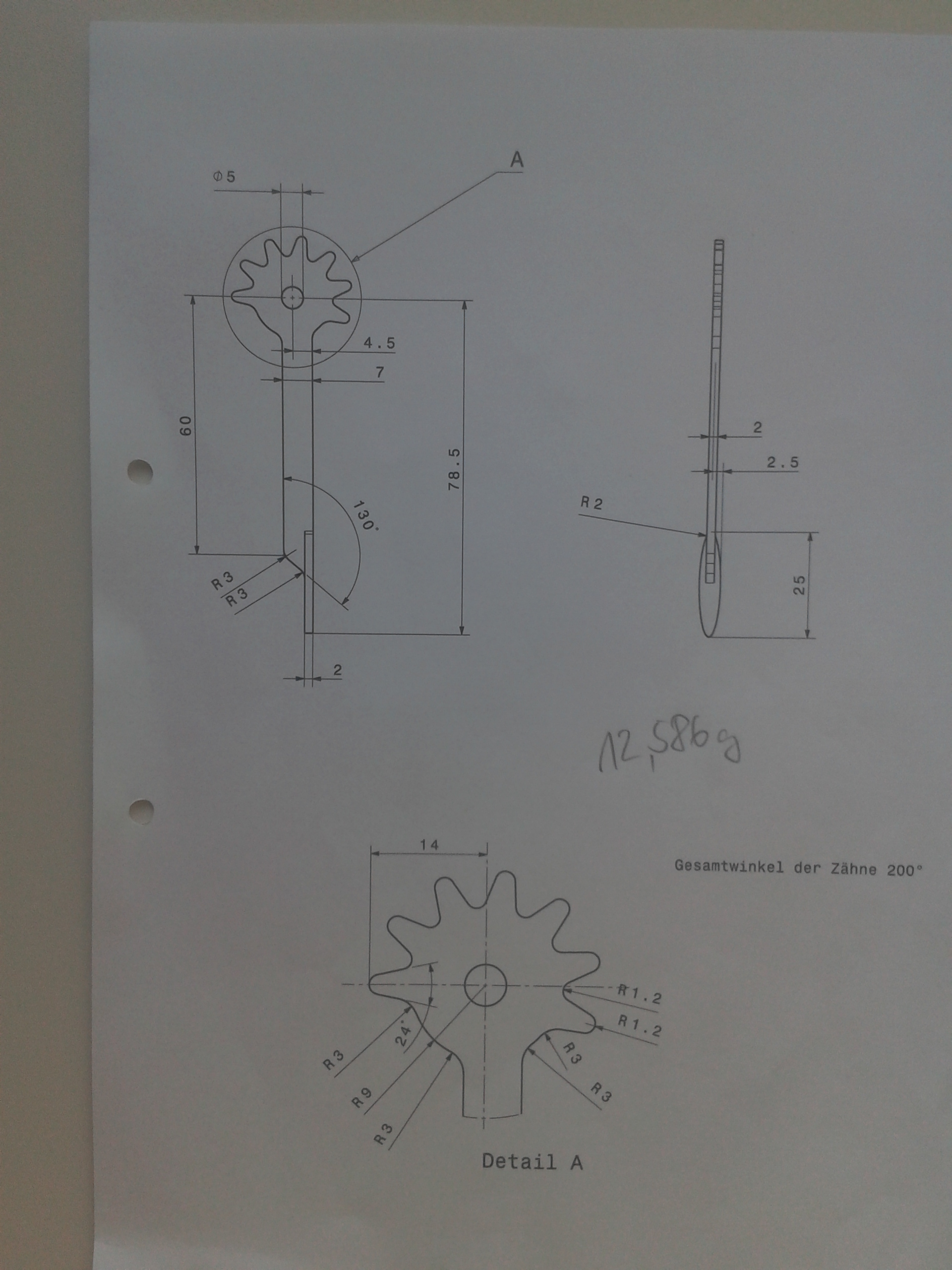

ich habe ein Problem bei der Erstellung eines Parts. Im Anhang findet ihr die dazugehörige Zeichnung.
Und zwar bekomme ich es nicht hin den oberen Teil mit den Zähnen richtig im Sketcher zu zeichnen. Bis inklusive dem ersten linken Zahn ist alles ausreichend bestimmt.
Kann mir jemand sagen, wie man da am besten vorgeht?

Vielen Dank schonmal!

[Diese Nachricht wurde von Andi8212 am 17. Jan. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 17. Jan. 2014 14:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andi8212 10 Unities + Antwort hilfreich
Hallo Andi8212,

ich würde einen Zahn zeichnen und diesen dann Pattern und  verrunden.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik


Sehen Sie sich das Profil von Catrin an!   Senden Sie eine Private Message an Catrin  Schreiben Sie einen Gästebucheintrag für Catrin

Beiträge: 1929
Registriert: 12.12.2000

 erstellt am: 17. Jan. 2014 14:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andi8212 10 Unities + Antwort hilfreich

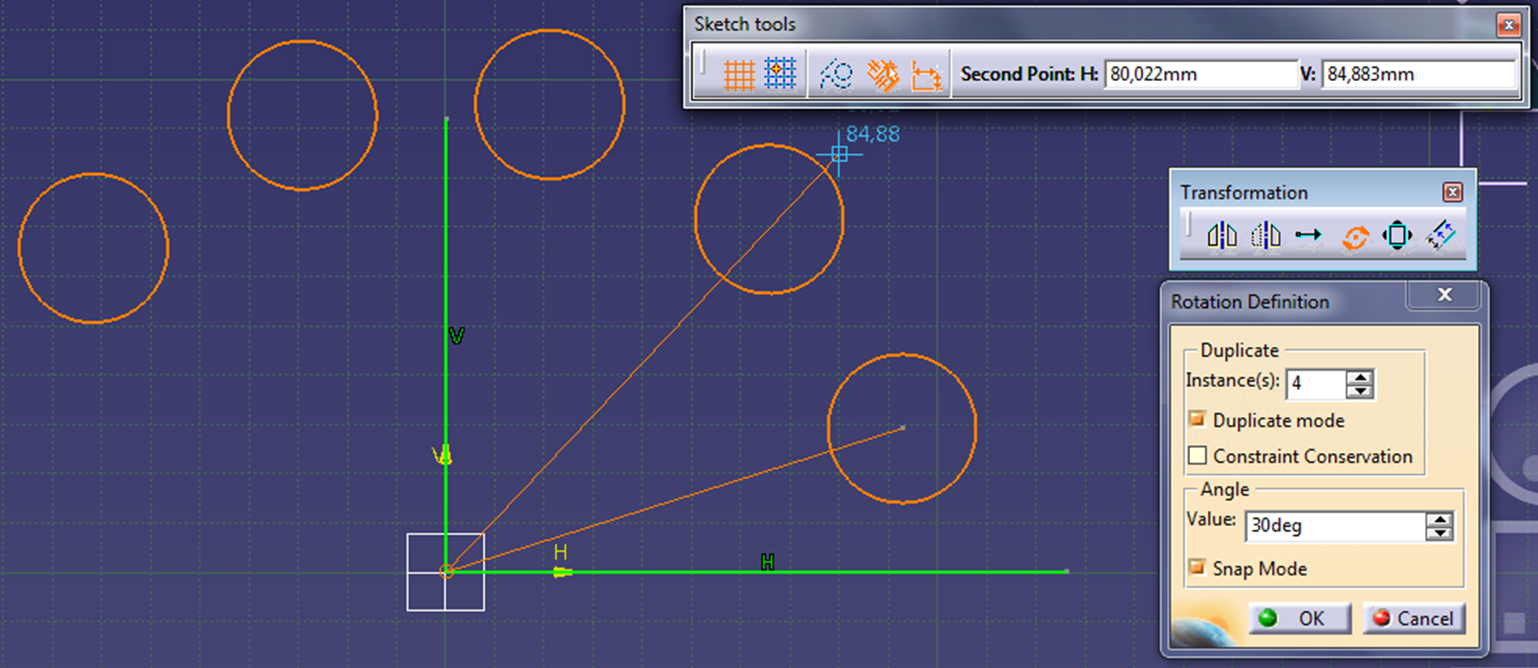

Ich würde es mit der Funktion Rotate aus der Toolbar Transform probieren.

Siehe Bild.

Beste Grüße
Catrin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 17. Jan. 2014 14:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andi8212 10 Unities + Antwort hilfreich

Pattern.CATPart.txt

Hier ein Beispiel.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 17. Jan. 2014 14:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andi8212 10 Unities + Antwort hilfreich
Hallo Catrin,

leider ist die Funktion statisch.

Wenn man ändern möchte fängt man von Vorne an.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Catrin
Ehrenmitglied
Ingenieurin Maschinenbau/Informatik


Sehen Sie sich das Profil von Catrin an!   Senden Sie eine Private Message an Catrin  Schreiben Sie einen Gästebucheintrag für Catrin

Beiträge: 1929
Registriert: 12.12.2000

 erstellt am: 17. Jan. 2014 14:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andi8212 10 Unities + Antwort hilfreich
Das weiss ich.

Aber er hat ja erst mal überhaupt nach einer Lösung gefragt.
Hier führen viele Wege nach Rom - im Sketcher und im Part Design.

Gruss
Catrin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 17. Jan. 2014 14:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Andi8212 10 Unities + Antwort hilfreich
Zitat:
Aber er hat ja erst mal überhaupt nach einer Lösung gefragt.
Hier führen viele Wege nach Rom - im Sketcher und im Part Design.

Hast ja schon recht,

Zitat:
Kann mir jemand sagen, wie man da am besten vorgeht?

ich könnte jetzt aber auch kleinlich werden.

Nun gut wir hoffen das ihm das hilft.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Andi8212
Mitglied
Student

Sehen Sie sich das Profil von Andi8212 an!   Senden Sie eine Private Message an Andi8212  Schreiben Sie einen Gästebucheintrag für Andi8212

Beiträge: 2
Registriert: 17.01.2014

Catia V5 R19

erstellt am: 17. Jan. 2014 14:46    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Zitat:
Original erstellt von moppesle:
Hallo Andi8212,

ich würde einen Zahn zeichnen und diesen dann Pattern und  verrunden.

Hallo Uwe, vielen Dank, hat mir sehr geholfen und ich habe es nun auch schnell hinbekommen mit deiner Methode. Ich glaube manchmal denke ich zu kompliziert.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
