Hi,

ich habe Probleme eine Gewinde zu erstellen und nein kein definiertes sondern ein in CATIA gezeichnetes.
Ich habe das Profil erstellt, die Helix und möchte diese als Rippe erstellen lassen. Leider fällt das Profil immer nach hinten aus und wenn ich als Auszugsrichtung die Mittellinie auswähle bekomme ich eine Fehlermeldung. Ich habe schon einmal so ein Gewinde erstellt, dort hat es auch funktioniert

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Schalte mal auf "mit Referenzfläche" um, und wähle dafür die Mantelfläche des Bolzens aus.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da bekomme ich die Fehlermeldung "Die Zentralurve muss auf der Referenzfläche liegen". hatte ich auch schon versucht. Ich weiss nicht wo der Fehler liegt :/

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Dann erzeuge dir eben eine Fläche, auf der die Helix liegt.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Liegt auf einer Ebene. Punkt auf Auflagefläche des Bolzen erstellt, Linie als Achse im Mittelpunkt des Bolzen ausgewählt, Steigung und Höhe definiert...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Chin Toka

Wie Bernd schon sagte:

Zitat:

---

Original erstellt von bgrittmann:
Dann erzeuge dir eben eine Fläche, auf der die Helix liegt.

---

Er meint die Zylinderfläche, auf der die Helix liegt!

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Front.rar

Ich bin zu blöd... ahbe alles wie vorher gmacht

[Diese Nachricht wurde von ChinToka am 16. Jan. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

und...?

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hrm, ansehen, fehler erkennen und mir vllt bitte erklären... habe seit über einem Jahr nicht mehr in CATIA gearbeit und das genaus wie bei einem Vorgänger nachgezeichnet.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Bitte Systeminfo aktualisieren
Das Teil wurde mit R20 abgespeichert.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Gewinde1.jpg Gewinde2.jpg

hi chin Toka.

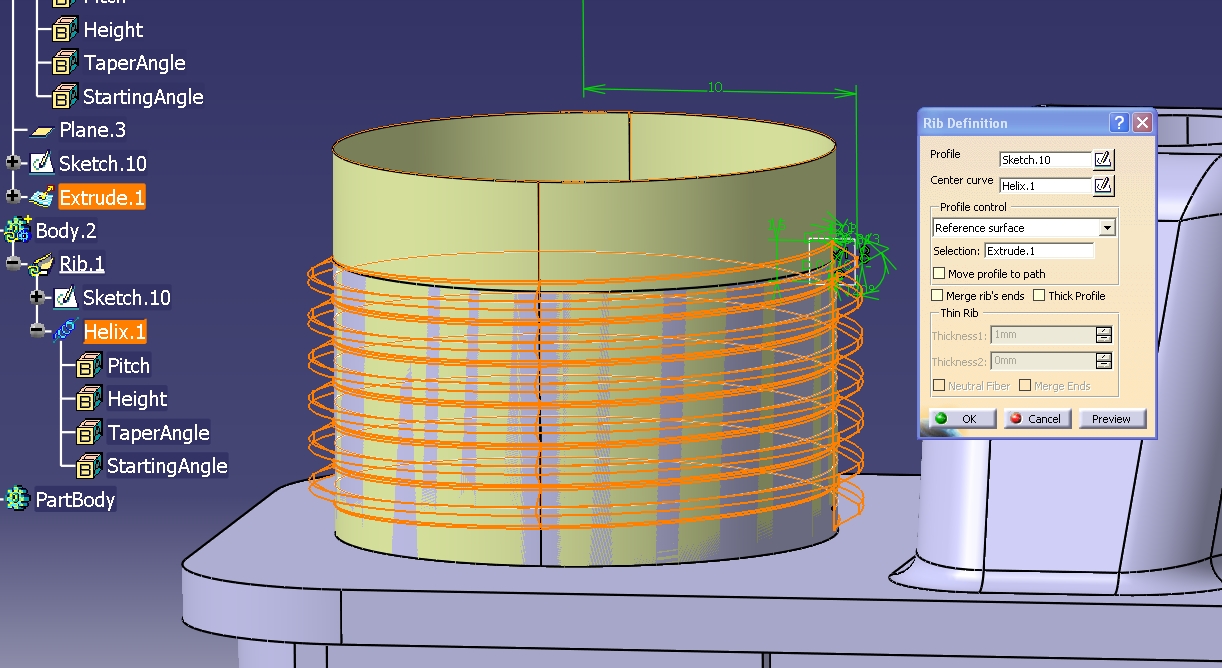

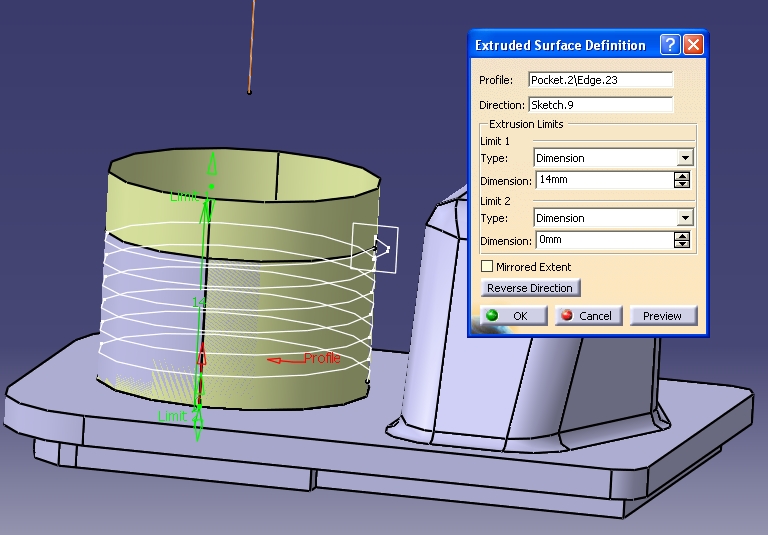

1. (wie bereits beschrieben  großzügige Zylinderfläche erstellen, auf der die Helix liegt.(Bild1)
2. evtl neuen Body erstellen und die gegebenen geometrien (skizze, helix, neue Fläche) Nutzen für die Rib-Funktion (option : with reference surface)
3. Gewinde oben und unten abschneiden und mit dem Restkörper vereinigen

------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 17. Jan. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich scheine echt zu doof dafür zu sein...
Ich habe die Fläche extrudiert, diese dann als Referenzfläche zur Rippenerstellung ausgewählt aber ich bekomme den selben Fehler!
Welches ist denn Kante 23? Ich kann die nicht finden...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

R19_Gewinde.zip

Servus
In diesem Beispiel ist die Kante.23 der Kreis an der Stirnfläche des Bolzens.
IMHO müsste die Rippe mit den beiden Optionen "Auszugsrichtung" und "Referenzfläche" funktionieren.
Bau das Teil nochmal neu auf, vielleicht klappt es dann.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.
