Thema: Block auf extrudierten Spline (2031 mal gelesen)
|
Naca0015
Mitglied
Student/HiWi
   Beiträge: 115
Registriert: 09.11.2009 Catia V5R18
|
erstellt am: 29. Nov. 2011 11:28  <-- editieren / zitieren -->   Unities abgeben:

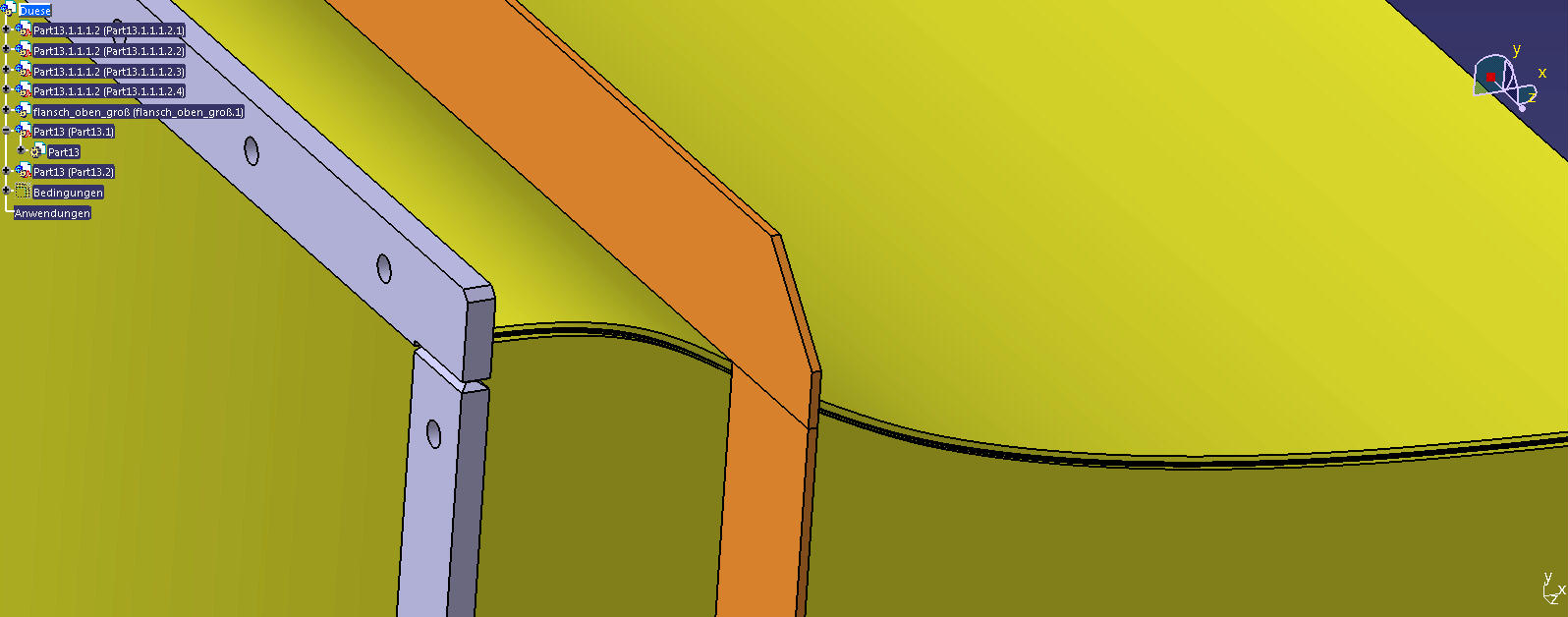

Hi, ich habe einen Spline extrudiert und einer Aufmaßfläche zugeordnet. Nun sollen im Assembly auf die so entstandene Düsenkontur (gelb) Versteifungen (orange) angebracht werden. Nur leider kann ich die üblichen Bedingungen wie "Offset" zwischen Versteifungskante und Düsenkontur nicht nutzen, sodass ich den Abstand an den entsprechenden Stellen nur Raten kann, was für die Fertigung der Teile später natürlich Mist ist, weil ich die genauen Größen nicht weiß. Könnt ihr das Problem nachvollziehen und mir weiter helfen? Wäre große Klasse  Gruß
Martin
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 29. Nov. 2011 11:52 <-- editieren / zitieren --> Unities abgeben: Nur für Naca0015
|
Naca0015
Mitglied
Student/HiWi
Beiträge: 115
Registriert: 09.11.2009 Catia V5R18
|
erstellt am: 29. Nov. 2011 12:10 <-- editieren / zitieren --> Unities abgeben:
Hallo Uwe, ich glaube das ist nicht ganz das, was ich suche. Ich muss nämlich schweißbare Einzelteile herstellen, die ich im Drafting darstellen kann. Das Ganze wird, wenn's fertig ist, mal eine neue Beruhigungsstrecke für einen Wasserkanal. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 29. Nov. 2011 12:26 <-- editieren / zitieren --> Unities abgeben: Nur für Naca0015
Hallo Naca0015, dein Anspruch an deine Bauteil kenne ich ja natürlich nicht.
Ich wollte dir nur einen Denkanstoß geben.
Nimm mal die Rippen verschneide sie mit dem Konturkörper dem du einen Offset gibst.(den der in deinem ersten Beitrag geraten war). Nun nimmst du wiederun den Konturkörper den du von deinem Körper abziehst.
Schon hast du deine Rippe(n) zum anschweißen. Gruß Uwe [Diese Nachricht wurde von moppesle am 29. Nov. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Naca0015
Mitglied
Student/HiWi
Beiträge: 115
Registriert: 09.11.2009 Catia V5R18
|
erstellt am: 30. Nov. 2011 09:09 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 30. Nov. 2011 09:11 <-- editieren / zitieren --> Unities abgeben: Nur für Naca0015
|
Naca0015
Mitglied
Student/HiWi
Beiträge: 115
Registriert: 09.11.2009 Catia V5R18
|
erstellt am: 30. Nov. 2011 09:24 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 30. Nov. 2011 09:45 <-- editieren / zitieren --> Unities abgeben: Nur für Naca0015
Hallo Martin, den Befehl findest Du natürlich nur im GSD! Du musst Dich im Produkt in Deinem Teil auf die Partebene klicken (Doppelklick auf Hauptkörper zum Beispiel) und dann im Generative Shape Design die Projektion der externen Geometrie vornehmen. Evtl. musst Du je nach Voreinstellung die Geometrie vorher veröffentlichen (publish). ------------------
Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Foren auf CAD.de
|
Wie macht man das denn? Hab die Funktion im Assembly nicht gefunden.
