Thema: Part über Bedingung an anderes Bauteil anfügen - Problem (1123 mal gelesen)

nickles
Mitglied

Senden Sie eine Private Message an nickles

Schreiben Sie einen Gästebucheintrag für nickles

Beiträge: 19
Registriert: 08.07.2011

CATIA V5R19 SP 2

erstellt am: 11. Jul. 2011 10:27

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Hallo,

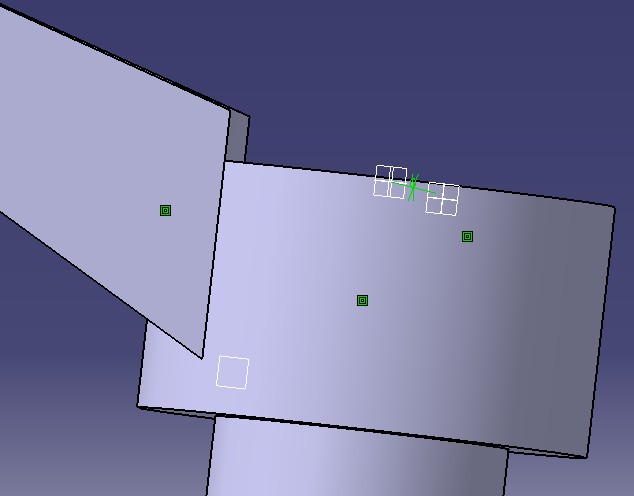

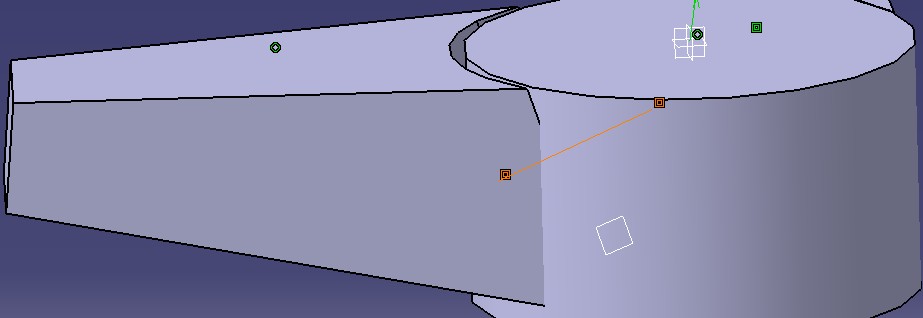

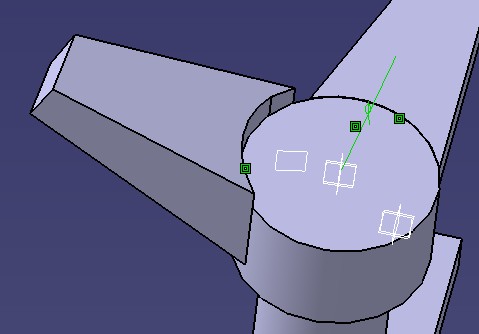

Und zwar habe ich das folgende Problem. Wie auf den Screenshots zu sehen ist, will ich das linke Teil über Bedingungen an das Rechte Teil anfügen.
Die Kontaktbedingung der Innenfläche klappt auch wunderbar, nur (wie zu sehen) fehlt mir jetzt noch , das das linke Teile mit dem rechten Teil abschließt. Mit einer Offset Bedingung hab ich es nicht hinbekommen, da die Ebene des linkes Teiles ja nicht in der Ebene des rechten Teiles liegt.

Hättet ihr eine Idee wie man das lösen kann?

Grüße und danke!

[Diese Nachricht wurde von nickles am 11. Jul. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Senden Sie eine Private Message an Mörchen

Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 11. Jul. 2011 10:28

<-- editieren / zitieren -->

Unities abgeben:

Nur für nickles

Hallo nickles,

bitte benenne deine Bilder um (ohne Umlaute), sonst können wir sie nicht ansehen...

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nickles
Mitglied

Beiträge: 19
Registriert: 08.07.2011

CATIA V5R19 SP 2

erstellt am: 11. Jul. 2011 10:49

<-- editieren / zitieren -->

Unities abgeben:

Ok， gemacht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 11. Jul. 2011 10:51

<-- editieren / zitieren -->

Unities abgeben:

Nur für nickles

Hallo nickles,

wenn ich die Frage richtig verstehe, kannst Du die Kante des einen Teils auf die obere Fläche des anderen kongruent setzen.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nickles
Mitglied

Beiträge: 19
Registriert: 08.07.2011

CATIA V5R19 SP 2

erstellt am: 11. Jul. 2011 11:04

<-- editieren / zitieren -->

Unities abgeben:



Ah, das hab ich leider schon probiert, da die Kante des linken teils zu einer Bohrung gehört lässt sie sich leider nicht auswählen wenn ich erstmal auf Kongruenzbedingung geklickt hab. Aber ich kann die Oberseite des linken Teils auswählen.

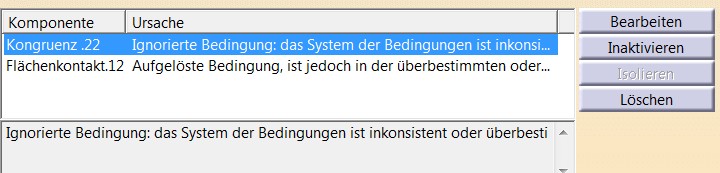

Dann passiert aber das (im Anhang)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 11. Jul. 2011 12:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für nickles

Dann mach Die einen Punkt auf die Kante und setze den kongruent mit der Fläche oder der gegenüberliegenden Kante.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur

Senden Sie eine Private Message an moppesle

Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 11. Jul. 2011 12:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für nickles


Hallo nickles,

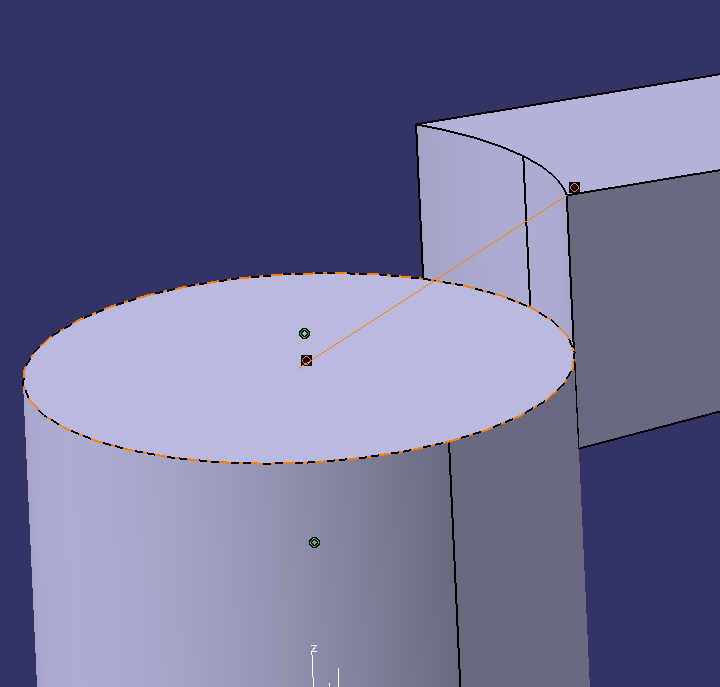

nimm die Stirnfläche des Zylimders und den Eckpunkt deiner Schnittkannte des linken Teiles.

Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

nickles
Mitglied

Beiträge: 19
Registriert: 08.07.2011

CATIA V5R19 SP 2

erstellt am: 11. Jul. 2011 14:40

<-- editieren / zitieren -->

Unities abgeben:

Danke! Habe Mörchens Idee aber verwendet und einen Punkt auf die Mitte der Bohrungskante gelegt. Damit schließt das Teil nählich auch dort ab. Wenn ich es auf den Eckpunkt lege, ist in der Mitte noch etwas überstehend!

Grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
