| Autor | Thema:  Bohrungen im Bauteil erstellen (3585 mal gelesen) |
 | jay-em-ass Mitglied
 Student


      Beiträge: 3Registriert: 18.05.2011
 CATIA V5 R20Windows 7 Professional x64
 |    erstellt am: 18. Mai. 2011 14:34  <-- editieren / zitieren -->    Unities abgeben:

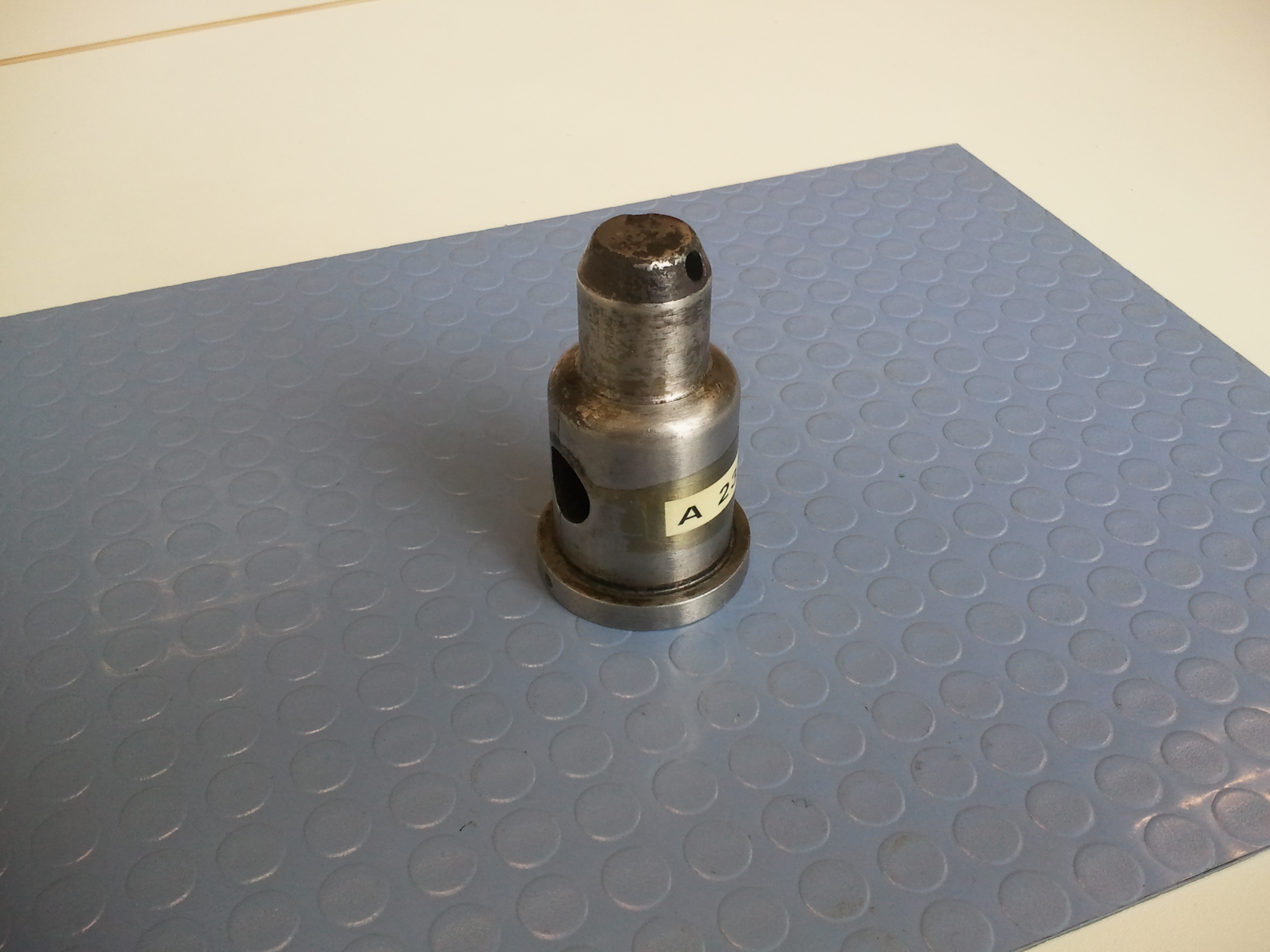

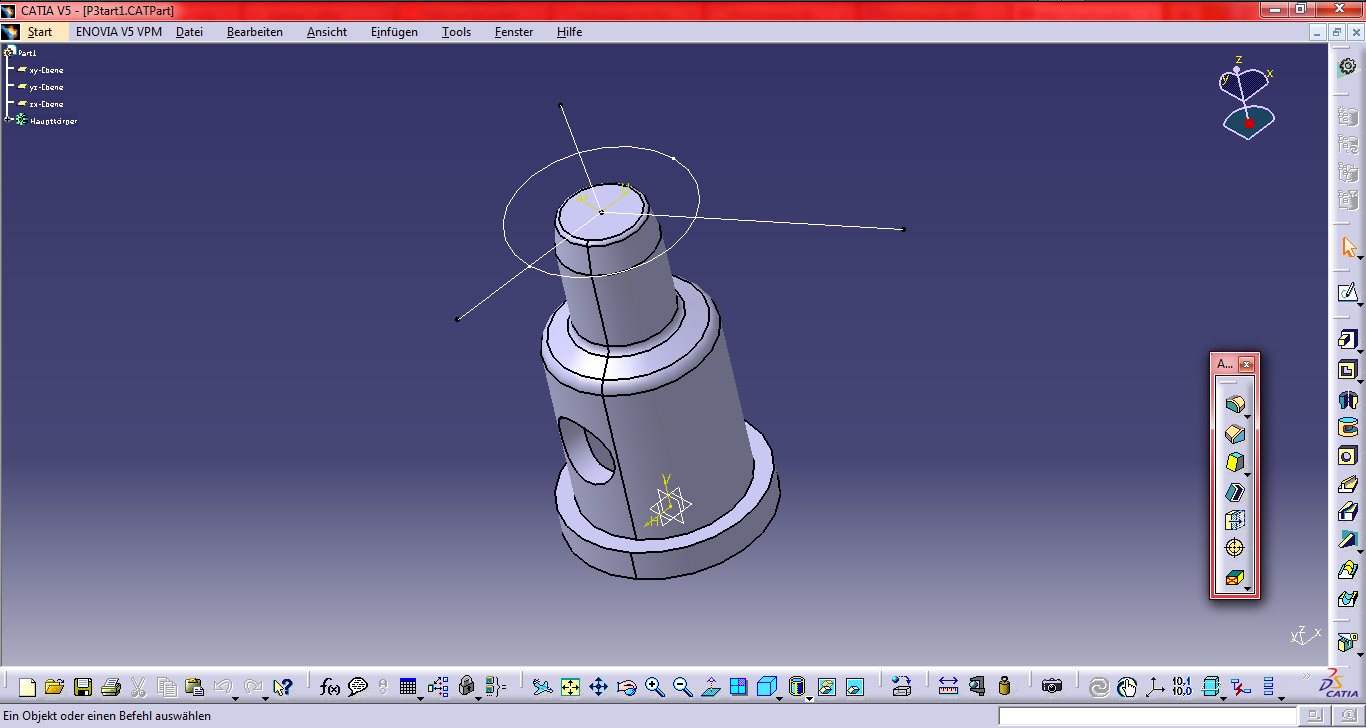

  Hallo, ich habe ein Bauteil von meiner Universität zum Erstellen in CATIA V5 bekommen, allerdings habe ich ein Problem, zwei Bohrungen in dieses einzufügen. Ich habe ein Bild und meine fast fertige CAD-Projektdatei angehängt. Ich benötige noch die zwei Bohrungen, die oben am Bauteil zu finden sind. Sie befinden sich beide in einem Winkel von 120 Grad zur großen Bohrung in der Mitte des Bauteils. Hilfslinien habe ich schon eingezeichnet, sind aber etwas zu hoch. Weiß jemand, wie ich die Bohrungen richtig anbringen kann? Gruß Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
                        | me23 Mitglied




      Beiträge: 146Registriert: 24.07.2007
 |    erstellt am: 19. Mai. 2011 08:32  <-- editieren / zitieren -->    Unities abgeben:           Nur für jay-em-ass   |
                        | jay-em-ass Mitglied
 Student


      Beiträge: 3Registriert: 18.05.2011
 CATIA V5 R20Windows 7 Professional x64
 |    erstellt am: 19. Mai. 2011 10:17  <-- editieren / zitieren -->    Unities abgeben:

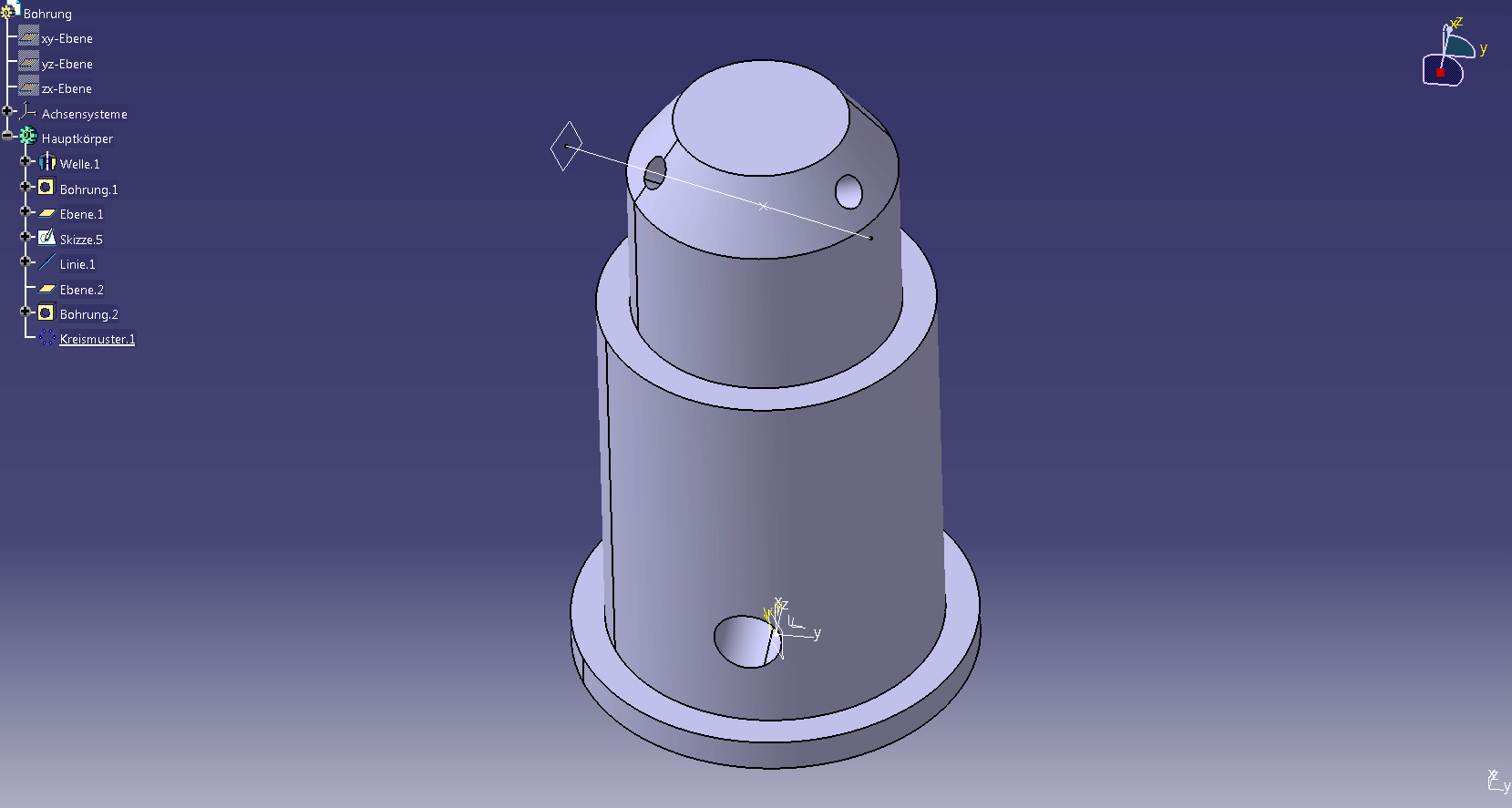

  Hallo me23, so in der Richtung habe ich das gemeint, nur der Winkel stimmt noch nicht, hab mal ein Bild angehängt. Das sollte eigentlich kleine pdf-Datei sein, sondern ne .CATPart-Datei. Aber du hast es eh schon richtig verstanden. Unter den hinteren beiden Linien sollen die Bohrungen kommen, die vordere markiert den Mittelpunkt der großen Bohrung. Wie hast du deine Bohrunden hinbekommen? Vielen Dank schon einmal für deine Hilfe! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
                        | Vespafahrer Mitglied
 Konstrukteur



      Beiträge: 819Registriert: 12.02.2007
 ____________________Dell Precision M6800
 Win 10 Pro 1903
 NVIDIA Quadro K3100M
 Intel® Core™i7 CPU
 4930MX @ 3GHz
 3.2GHz, 32 GB RAM
 ____________
 CATIA V5R19-28
 SolidWorks 2018 SP5
 |    erstellt am: 19. Mai. 2011 16:32  <-- editieren / zitieren -->    Unities abgeben:           Nur für jay-em-ass
  Servus, zuerst mal kannst Du keine CATPart Datei hochladen. Dazu umbenennen (z.B. Name.CATPart.txt) oder zippen. Du brauchst Ebenen. Eine für die Höhe und eine für die Bohrungsausrichtung. Auf der zweiten kannst Du dann die Skizze für die Bohrungen erstellen. Dann noch die Bohrung mustern und Fertig! Im Anhang noch ne mögliche Lösung (umbenennen nicht vergessen   ) . GrußDaniel
 Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |

 | jay-em-ass Mitglied
 Student


      Beiträge: 3Registriert: 18.05.2011
 CATIA V5 R20Windows 7 Professional x64
 |    erstellt am: 19. Mai. 2011 18:43  <-- editieren / zitieren -->    Unities abgeben:
  Servus, habs jetzt endlich hinbekommen...was mir gefehlt hat, waren die Funktionen "Referenzelemente", welche hinter den kleinen Pfeilen am Rand der Modulleiste versteckt sind. Dann hat auch das mit den ebenen und Bohrungen geklappt. Danke!! ------------------Gruß,
