Thema: Problem mit Boolschen-Operationen (5309 mal gelesen)
|
schalom
Mitglied
Student
   Beiträge: 14
Registriert: 28.06.2008 V5R19
|
erstellt am: 28. Apr. 2011 14:33  <-- editieren / zitieren -->   Unities abgeben:
Hallo Leute, habe mal wieder ein (für euch wohl nur) kleines Problem.
Ich habe einen Körper (Körper 1), von dem ich gerne eine Negativform (ähnlich einer Gussform) erstellen möchte.

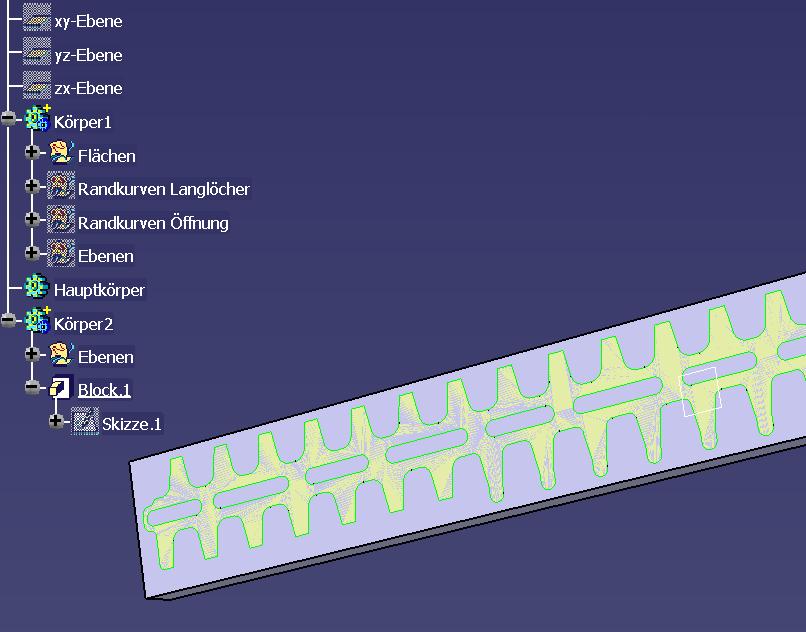

Nun habe ich einen neuen Körper (Körper 2) erzeugt, der eigentlich nur einen rechteckigen Block beinhaltet. Nun möchte ich Körper 1 von Körper 2 abziehen, so dass eben die gewünschte Negativform überbleibt.
Es kommt dann aber immer die Meldung, dass ich Körper 1 nicht verwenden kann, verstehe aber nicht wieso?! Vielleicht hat mir jmd einen guten Tipp oder die Lösung parat. Feue mich über Antworten!
Besten Dank! Gruß Dietrich Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12117
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 28. Apr. 2011 14:41 <-- editieren / zitieren --> Unities abgeben: Nur für schalom

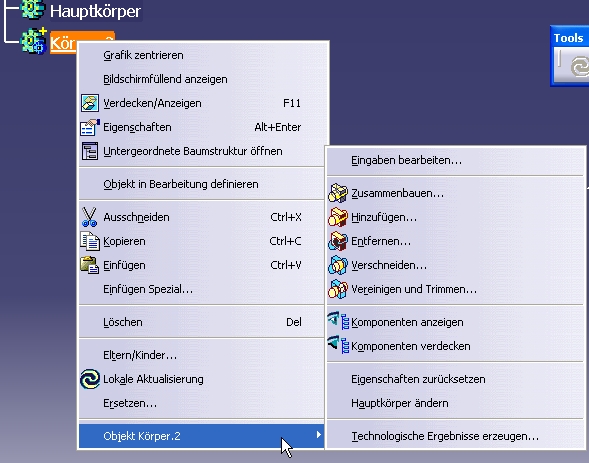

Servus Ich vermute dein Körper 1 ist der Hauptkörper (kein Vorzeichen am Symbol im Strukturbaum). Diesen kann man nicht mit Booleschen Operationen zu einem Anderen hinzufügen/entfernen/... Du kannst deinen Körper 2 zum Hauptkörper machen (Körper markieren -> RMT -> Objekt -> Hauptkörper ändern) dann sollte dein Vorhaben gelingen. Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schalom
Mitglied
Student
Beiträge: 14
Registriert: 28.06.2008 V5R19
|
erstellt am: 28. Apr. 2011 14:59 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd, danke für die schnelle Antwort. Es gibt einen leeren Hauptkörper, den Körper 1 und den Körper 2. Auch das Ändern des Körper 2 zum Hauptkörper brachte leider nix.  Es kommt dummerweise auch nur die Meldung "...kann nicht verwendet werden" und fertig. Kein näherer Hinweis. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3731
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 28. Apr. 2011 16:26 <-- editieren / zitieren --> Unities abgeben: Nur für schalom
Wie wendest du die boolesche Operation an? Mein Tip: Rechte Maustaste auf das Teil, welches du abziehen möchtest, dann unter Objekt Körper.xxx die boolesche Operation auswählen (in deinem Fall "Entfernen") und dann den Körper anwählen, von dem Du abziehen möchtest. ------------------
gruß, Tom  [Diese Nachricht wurde von thomasacro am 28. Apr. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 28. Apr. 2011 16:37 <-- editieren / zitieren --> Unities abgeben: Nur für schalom
Hallo schalom, wenn du Boolsche Operationen verwendest solltest du gewisse Dinge beachten. Keine Abhängigkeiten von einem zum anderen Körper. Ansonsten bekommst du eine Schleifenkonstruktion die Catia nicht zuläßt. Erzeuge dir einen leeren Body "Gesamtkörper".
Dann "Körper2" in leeren Body mit Add hinzufügen.
Nun "Körper1" von Body "Gesamtkörper" abziehen.
Dann erst den Body "Gesamtkörper" zu deinem Hauptkörper hinzufügen. Gruß Uwe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schalom
Mitglied
Student
Beiträge: 14
Registriert: 28.06.2008 V5R19
|
erstellt am: 29. Apr. 2011 08:16 <-- editieren / zitieren --> Unities abgeben:

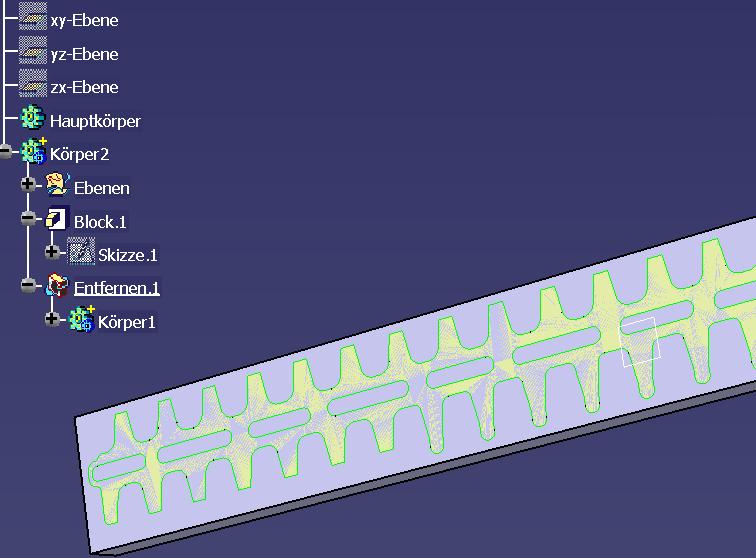

Danke Uwe! Wenn ich so vorgehe und dann bei den Boolschen "Entfernen" wähle, sieht mein Bauteil immer noch aus wie zu vor, nur dass sich eben im Strukturbaum Körper 2 unter den Gesamtkörper gestellt hat. Sobald ich "Trimmen" beim Körper 1 anwähle, kommt die Meldung "Körper kann nciht verwendet werden".
Eine Abhängigkeit besteht nicht, da Körper 2 einfach nur ein Block ist, wo eben die Negativform drin entstehen soll. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
hansk
Mitglied
Dipl.Ing
Beiträge: 30
Registriert: 11.12.2001 Dell Precision T3400
Q9550, 2,8GHz
Nvidia FX 3700
Win 7 Pro 32-Bit
CATIA V5 R20 SP5
|
erstellt am: 29. Apr. 2011 13:36 <-- editieren / zitieren --> Unities abgeben: Nur für schalom
|
schalom
Mitglied
Student
Beiträge: 14
Registriert: 28.06.2008 V5R19
|
erstellt am: 05. Mai. 2011 08:09 <-- editieren / zitieren --> Unities abgeben:
Hallo Hansk. wenn ich das so mache (und so dachte ich es mir eigentlich auch), bleibt alles so wie es ist, sprich es entsteht keine Ausparung. Es wird einfach nur (ähnlich wie bei Add/Zusammenfügen) die beiden Parts vereint, komischer Weise. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur
Beiträge: 12117
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 05. Mai. 2011 08:17 <-- editieren / zitieren --> Unities abgeben: Nur für schalom
|
schalom
Mitglied
Student
Beiträge: 14
Registriert: 28.06.2008 V5R19
|
erstellt am: 05. Mai. 2011 08:28 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann
Moderator
Konstrukteur
Beiträge: 12117
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 05. Mai. 2011 08:54 <-- editieren / zitieren --> Unities abgeben: Nur für schalom
Servus Im Körper 1 befinden sich ja nur Flächen. Wie sollen diese von einem Volumen abgezogen werden? Du musst die Flächen erst zu einem Solid "umformen" (Fläche aufdicken oder Fläche schließen) Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O
Mitglied
Konstrukteur
Beiträge: 1212
Registriert: 17.07.2009
|
erstellt am: 05. Mai. 2011 09:14 <-- editieren / zitieren --> Unities abgeben: Nur für schalom

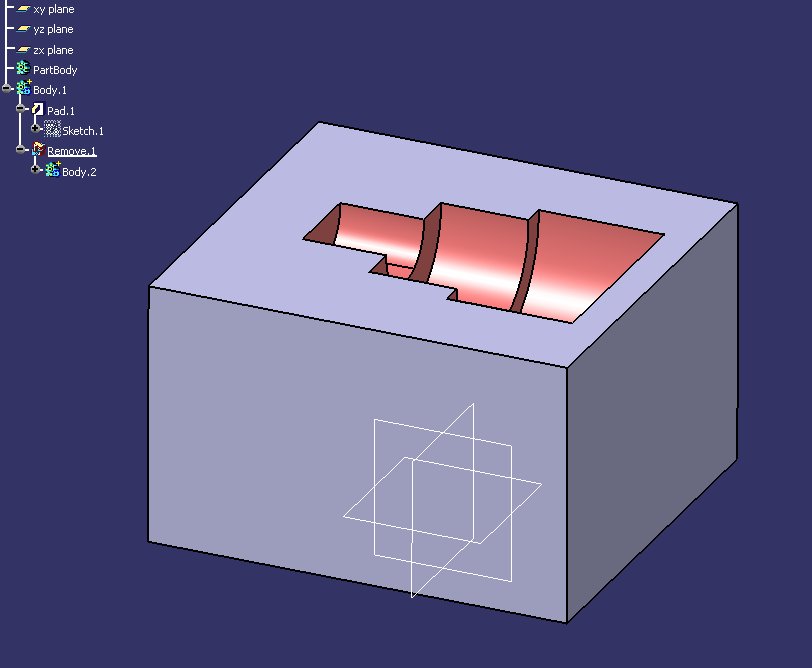

Servus, auf den beiden Bilder sieht man nicht wie die Flächen aussehen (ob sie den kompletten Solid durchdringen oder ein geschlossener Verband ist). Ansonsten könntst du auch den Befehl "Split" dafür verwenden. Somit würdest du dir ein paar Arbeitsgänge sparen. Anbei noch ein Bild vom Befehl. Edit: Bild vergessen ------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer [Diese Nachricht wurde von Christian.O am 05. Mai. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
schalom
Mitglied
Student
Beiträge: 14
Registriert: 28.06.2008 V5R19
|
erstellt am: 05. Mai. 2011 10:49 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3731
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 05. Mai. 2011 11:58 <-- editieren / zitieren --> Unities abgeben: Nur für schalom
Mag sein, das es ein Volumen erzeugt. Aber du brauchst ein SOLID! Um ein Solid aus einem Volumen zu erzeugen benutze die Funktionen, die Christian.O oben gepostet hat (Ich denke du brauchst den "Close Surface" Befehl. Also in Christians Bild der zweite von unten) ------------------
gruß, Tom [Diese Nachricht wurde von thomasacro am 05. Mai. 2011 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
