Thema: Hilfe bei Helix-Erstellung (1514 mal gelesen)

froggy
Mitglied
CAD-Konstrukteurin

Senden Sie eine Private Message an froggy

Schreiben Sie einen Gästebucheintrag für froggy

Beiträge: 613
Registriert: 07.09.2004

Catia V5 R26
Teamcenter
Windchill

erstellt am: 22. Dez. 2010 09:12

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Hallo zusammen,

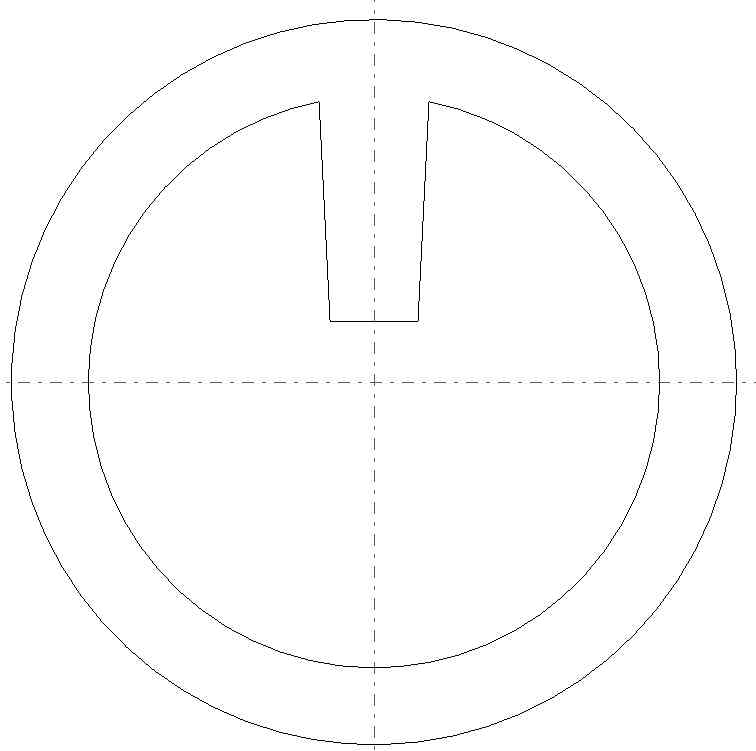

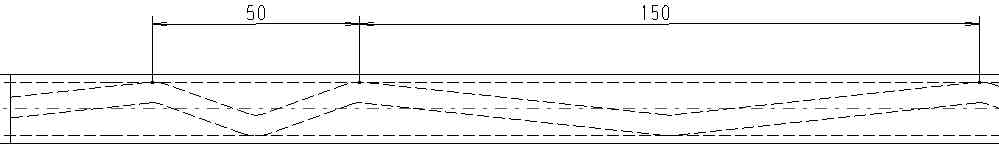

die Rippe (siehe Schnitt) soll so im Schlauch verlaufen (siehe Verlauf). Ich habe aber irgendwie anscheinend ein Brett vor dem Kopf und habe schon die veschiedensten Varianten ausprobiert und auch in der Hilfe geguckt. Ich bekommen es nicht hin. Kann man hier jemand helfen?

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ

Senden Sie eine Private Message an Thomas Harmening

Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

Nix 12)

erstellt am: 22. Dez. 2010 09:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für froggy

V5-R19-Slot_mit_Ref_Fl..zip

Die NUT soll immer im Lot der Rohraussenfläche stehen? Helix?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

froggy
Mitglied
CAD-Konstrukteurin

Beiträge: 613
Registriert: 07.09.2004

Catia V5 R26
Teamcenter
Windchill

erstellt am: 22. Dez. 2010 09:41

<-- editieren / zitieren -->

Unities abgeben:

Nein, die Rippe soll innen so spiralförmig verlaufen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Dez. 2010 10:22

<-- editieren / zitieren -->

Unities abgeben:

Nur für froggy

Rohr_mit_Zapfen.zip

Servus
Entweder wie Führungskurve für die Rippe aus mehreren Helixen zusammenbauen (im GDF Zusammenfassen). Oder die Verdrehung mit einer grafischen Regel und einer Referenzfläche steuern (sieh Beispiel)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

froggy
Mitglied
CAD-Konstrukteurin

Beiträge: 613
Registriert: 07.09.2004

Catia V5 R26
Teamcenter
Windchill

erstellt am: 22. Dez. 2010 13:00

<-- editieren / zitieren -->

Unities abgeben:

Ich habe es versucht, bekomme es aber nicht hin. Die Rippe soll ja spiralförmig durch das Rohr laufen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

capirex65
Mitglied

Senden Sie eine Private Message an capirex65

Schreiben Sie einen Gästebucheintrag für capirex65

Beiträge: 320
Registriert: 19.04.2006

Laptop: Lenovo R400
Desktop: Opteron 175, 4GB, Plait 8800GT 512MB
CATIA V5 R18, ProE 2.0/4.0 (SE)

erstellt am: 22. Dez. 2010 13:24

<-- editieren / zitieren -->

Unities abgeben:

Nur für froggy

Rohr --> Sweep Circle entlang deiner Leitkurve
Helix-Fläche --> Sweep Line with reference Surface und Law im Winkel
Helix --> als Intersect der beiden vorherigen Flächen

Als Ergebnis die Rippe an der Helix entlang ziehen.

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
