Thema: Generative Sheetmetal Design; Erkennen (7355 mal gelesen)
|
Dragunov Mitglied Student
Beiträge: 221 Registriert: 11.08.2009 Autocad 2009 LT englisch Pentium 4 2Ghz Windows XP SP3
|
erstellt am: 30. Nov. 2010 21:23 <-- editieren / zitieren --> Unities abgeben:

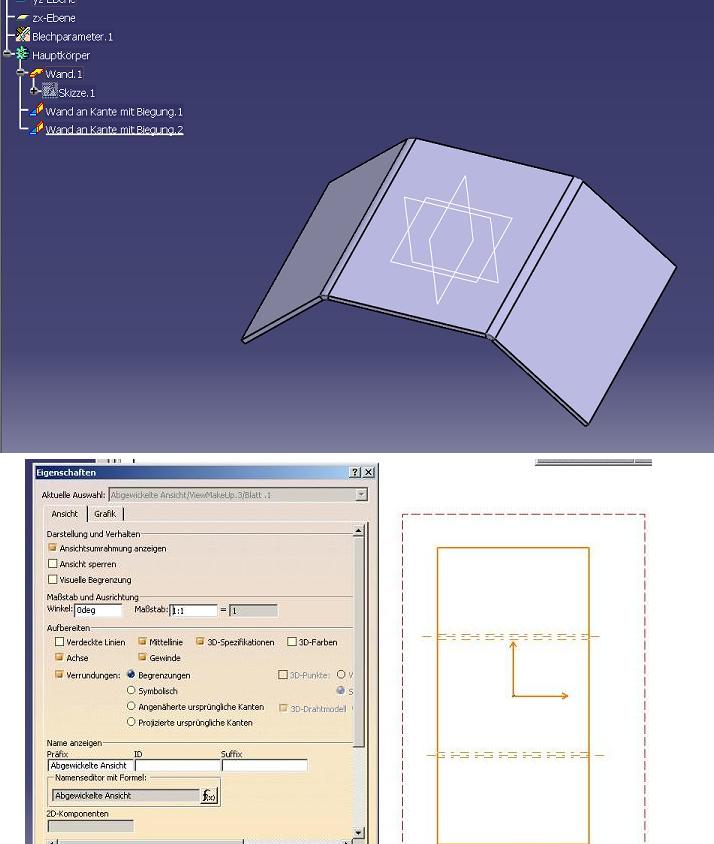

Hallo, ich habe schon seit längerer Zeit ein Problem mit der Funktion Erkennen der Umgebung Generative Sheetmetal Design. Und zwar habe ich ein fertiges Biegeteile als step Datei und wende die Funktion Erkennen darauf an. Dann erstelle ich in der Drafting Umgebung eine abgewickelte Ansicht, aber leider fehlen die Biegelinien. Das gleiche passiert auch wenn ich einen Körper in der Umgebung Part Design erstelle und dann Erkennen darauf anwende. Diese Probleme gibt es nicht wenn ich ein Biegeteil zB mit der Funktion Wand an Kante erstelle. Ich weiß von Solidworks dass es dort überhaupt keine Probleme mit importierten Körpern und der Funktion Erkennen (oder wie die da auch immer heißt) gibt. Warum macht Catia dabei solche Probleme? Die Teile auf den Bildern sind nur Beispiele.
Mit freundlichen Grüßen
Benjamin Die Catia Version ist V5R17.
[Diese Nachricht wurde von Dragunov am 30. Nov. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ
Beiträge: 2897 Registriert: 06.07.2001 Nix 12)
|
erstellt am: 30. Nov. 2010 23:08 <-- editieren / zitieren --> Unities abgeben: Nur für Dragunov
|
Dragunov Mitglied Student
Beiträge: 221 Registriert: 11.08.2009 Autocad 2009 LT englisch Pentium 4 2Ghz Windows XP SP3
|
erstellt am: 01. Dez. 2010 12:43 <-- editieren / zitieren --> Unities abgeben:
Hallo, bei dem von dir erstellten Blechteil werden die Biegelinien angezeigt. Kannst du mir sagen wie du genau vorgegangen bist? Wie hast du es geschafft dass keine Überlappungen an den Rändern sind? Leider sind aber auch bei deinem Blechteil keine Biegelinien zu sehen wenn ich das Teil als step exportiere, wieder importiere und dann Erkennen anwende.
Mit freundlichen Grüßen
Benjamin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ
Beiträge: 2897 Registriert: 06.07.2001 Nix 12)
|
erstellt am: 01. Dez. 2010 13:41 <-- editieren / zitieren --> Unities abgeben: Nur für Dragunov

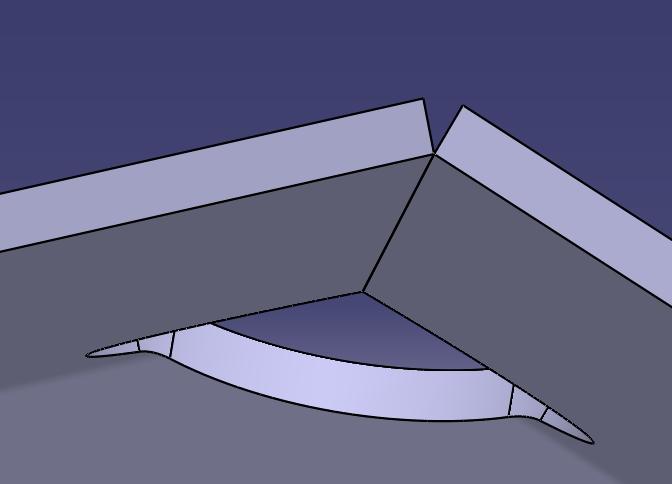

- Keine Überlappung: Die Innere Ebene Fläche auswählen bei Wiedererkennen, nicht die Aussenfläche - Habe es auch als Step exportiert & wieder importiert, die Innere Deckelfläche ausgewählt, Zeichnungsableitung, und die innere Fläche als Referenz selektiert = Ableitung mit Biegelinien - Mit V5 R19 - Dafür bekomme ich die Eckenfreistellung ohne Anleitung nicht hin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dragunov Mitglied Student
Beiträge: 221 Registriert: 11.08.2009 Autocad 2009 LT englisch Pentium 4 2Ghz Windows XP SP3
|
erstellt am: 01. Dez. 2010 13:58 <-- editieren / zitieren --> Unities abgeben:
Danke für den Tipp wegen der Überlappung. Hast du meine Part Datei exportiert und es sind in der Zeichnungsableitung Biegelinien zu sehen?
Wegen der Eckfreistellung, du musst einfach nacheinander die abgerundeten Flächen der Biegungen auswählen. Funktioniert von innen und von aussen.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ
Beiträge: 2897 Registriert: 06.07.2001 Nix 12)
|
erstellt am: 01. Dez. 2010 20:42 <-- editieren / zitieren --> Unities abgeben: Nur für Dragunov
wenn du ein Part hochladen möchtest, vorher zippen, sonst versucht der Server die Datei in ein Pdf zu wandeln, deshalb kann ich dein part auch nicht lesen und nun versuche ich mal die Eckenfreistellung, habe gestern wie blöde Kanten & Flächen heumgeklickt Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dragunov Mitglied Student
Beiträge: 221 Registriert: 11.08.2009 Autocad 2009 LT englisch Pentium 4 2Ghz Windows XP SP3
|
erstellt am: 08. Dez. 2010 19:08 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich hatte mittlerweile die Möglichkeit dieses Problem an einem anderen Computer mit einer andere Catia Version zu testen. Die Version war V5R20SP1. Wenn ich ein Modell von einem Blechbauteil erstelle und dieses dann mit Erkennen in die Blechumgebung einfüge, kann ich es zwar in der Blechumgebung und auch in der Zeichnungsumgebung abwickeln lassen, jedoch erscheinen keine Biegelinien in der Zeichnung. Genau das gleiche gilt auch für importiere Step Dateien. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Dragunov Mitglied Student
Beiträge: 221 Registriert: 11.08.2009 Autocad 2009 LT englisch Pentium 4 2Ghz Windows XP SP3
|
erstellt am: 09. Dez. 2010 12:58 <-- editieren / zitieren --> Unities abgeben:
Hallo, hat jemand eine Lösung für dieses Problem? Komisch dass andere CAD Programme dabei keine Probleme machen. Es muss doch mit CATIA möglich sein ein Blechteil welches nicht in CATIA gebaut wurde in die Blechumgebung so reinzubekommen dass man dann auch eine Zeichnungsableitung MIT Biegelinien erstellen kann. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tstone Mitglied Werkzeugkonstrukteur
Beiträge: 163 Registriert: 04.06.2003
|
erstellt am: 10. Dez. 2010 13:01 <-- editieren / zitieren --> Unities abgeben: Nur für Dragunov
Hallo, leider kann ich dein Problem nicht nachvollziehen. Wenn ich die Step-datei mittels Erkennen zu einem Sheetmetal Teil mache und eine abgewickelte Ansicht generiere, sind alle Biegelinien vorhanden. Kann es sein, das bei euch in den Generative Styles die Biegelinien abgeschaltet sind? Schau doch mal im Drafting unter Tools/Standards nach. In dem Fenster dann den Baum öffnen: Sheetmetal/SheetMetalDesign/Bend/BTLs/Visible auf der rechten Seite ist nun der eingestellt Wert zu sehen (sollte YES sein) ------------------ Grüße TStone "Respektiere die Macht der Worte, wähle sie mit Bedacht!" Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
