Autor Thema:  Volumenkörper mit Mehrfachschnitten (13249 mal gelesen)
_Kathy_
Mitglied



Sehen Sie sich das Profil von _Kathy_ an!   Senden Sie eine Private Message an _Kathy_  Schreiben Sie einen Gästebucheintrag für _Kathy_

Beiträge: 71
Registriert: 09.02.2005

CATIA V5 R19 SP3

erstellt am: 12. Nov. 2010 12:54    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Versuch.zip

Hallo ihr Lieben,
anliegend sende ich euch ein Part mit zwei Skizzen, aus denen ich gerne einen Volumenkörper mit Mehrfachschnitten generieren würde.
Leider machen mich die Endpunkte wahnsinnig, ich verstehe die Logik dahinter  nicht und bekomme nun immer die Fehlermeldung:

"...Die Extrusion eines Scheitelpunkts des Profils führt zu einem Kurvenumkehrpunkt. Ein Führungselement mit einer kleineren Krümmung verwenden."

Kann mir vielleicht jemand helfen?

Vielen Dank und liebe Grüße,
Kathy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 12. Nov. 2010 13:13    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für _Kathy_ 10 Unities + Antwort hilfreich


Hallo _Kathy_,

setz deine Endpunkte und auf eine Seite und die Ausrichtung deiner Kurven in eine Richtung. (roter Pfeil an dem Endpunkt)
Am besten erzeugst du dir noch eine Leitkurve die beide Skizzen verbindet. Hier solltest du dann die Endpunkte plazieren.
Gruß Uwe

[Diese Nachricht wurde von moppesle am 12. Nov. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

_Kathy_
Mitglied



Sehen Sie sich das Profil von _Kathy_ an!   Senden Sie eine Private Message an _Kathy_  Schreiben Sie einen Gästebucheintrag für _Kathy_

Beiträge: 71
Registriert: 09.02.2005

CATIA V5 R19 SP3

erstellt am: 12. Nov. 2010 13:24    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Versuch2.zip

Hallo Uwe,
vielen Dank für die schnelle Antwort.
Auch wenn ich mich an deinen Rat halte, erscheint die Fehlermeldung.

Mache ich sonst noch etwas falsch?

Viele Grüße,
Kathy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 12. Nov. 2010 13:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für _Kathy_ 10 Unities + Antwort hilfreich


Hi Kathy.

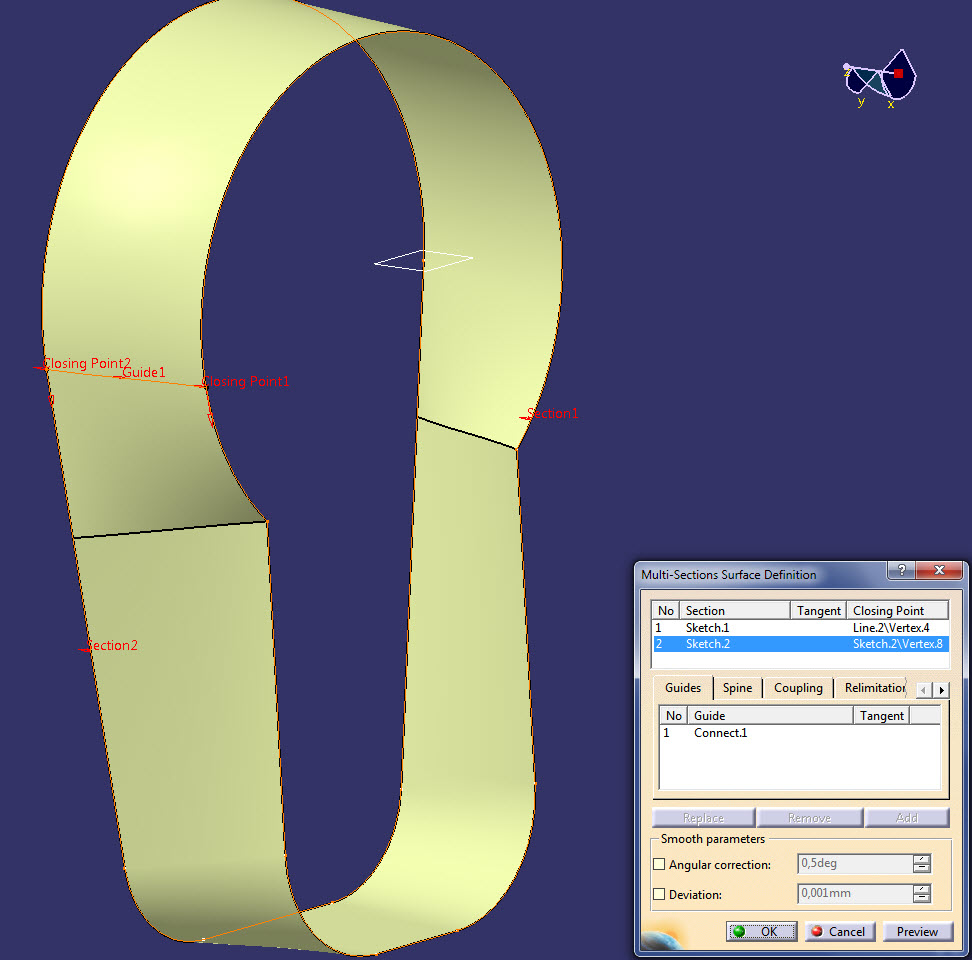

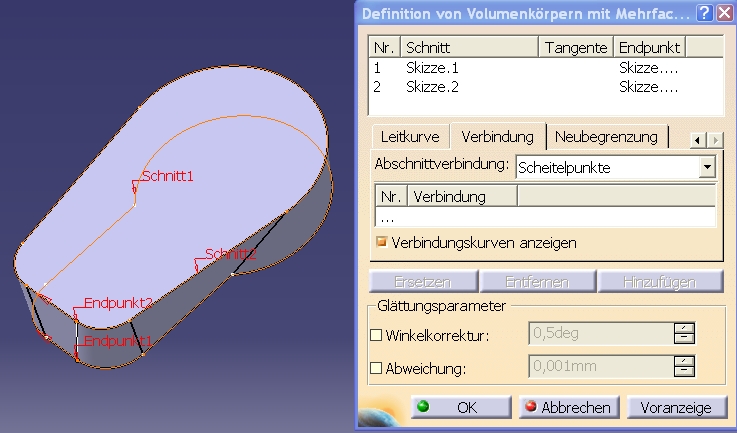

setz mal deinen Verbindungsmodus (Coupling) auf "Scheitelpunkte / Vertices"

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

_Kathy_
Mitglied



Sehen Sie sich das Profil von _Kathy_ an!   Senden Sie eine Private Message an _Kathy_  Schreiben Sie einen Gästebucheintrag für _Kathy_

Beiträge: 71
Registriert: 09.02.2005

CATIA V5 R19 SP3

erstellt am: 12. Nov. 2010 13:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Vielen Dank ihr Beiden,
jetzt hat es geklappt!

Ein schönes Wochenende und viele Grüße,
Kathy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
