Thema: Winkelrohr in assembly einbauen (2475 mal gelesen)

mitch-rab
Mitglied

Senden Sie eine Private Message an mitch-rab

Schreiben Sie einen Gästebucheintrag für mitch-rab

Beiträge: 4
Registriert: 21.09.2010

erstellt am: 21. Sep. 2010 00:34

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Hallo,
ich hoffe irgendjemand kann mir helfen.

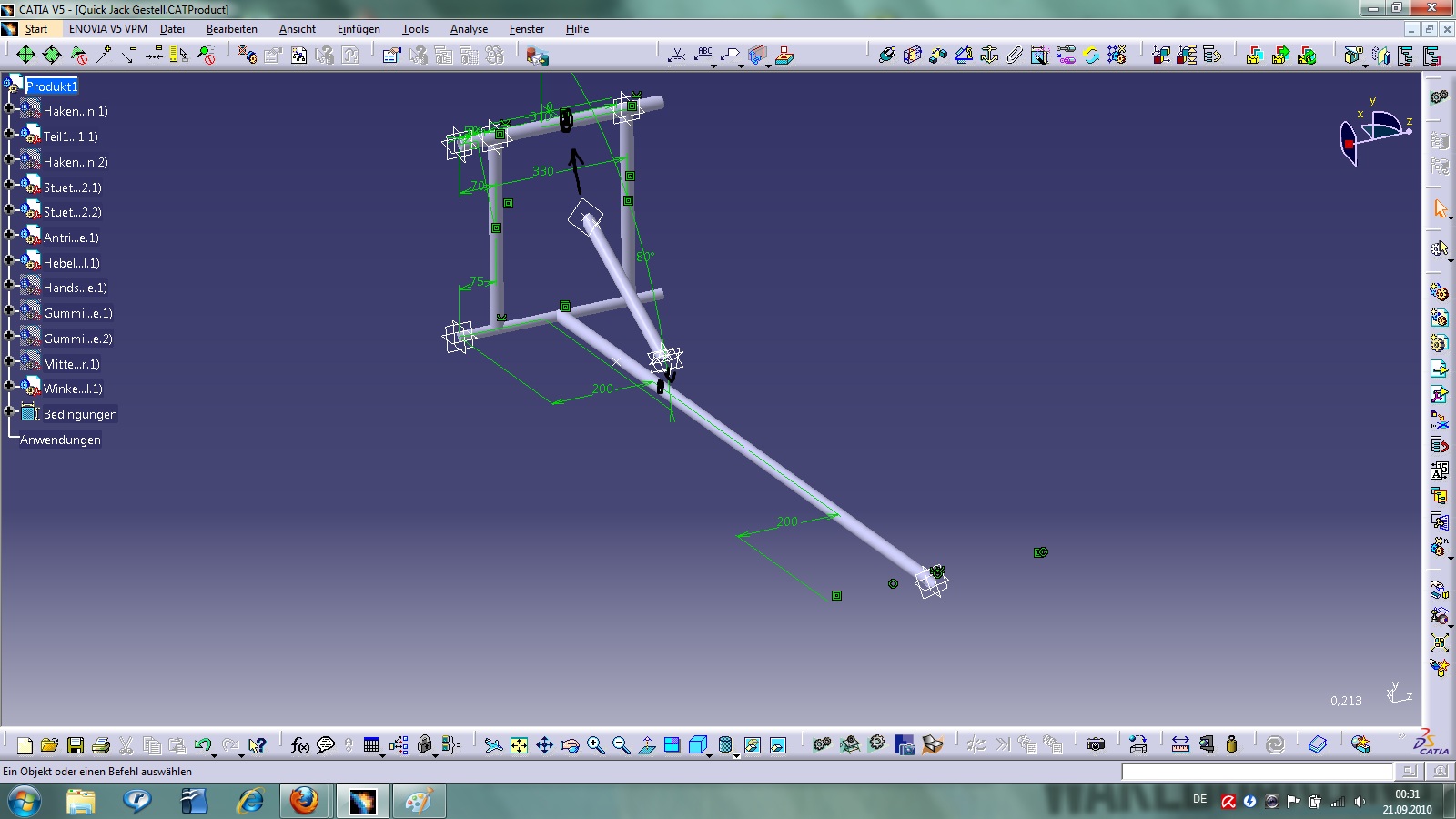

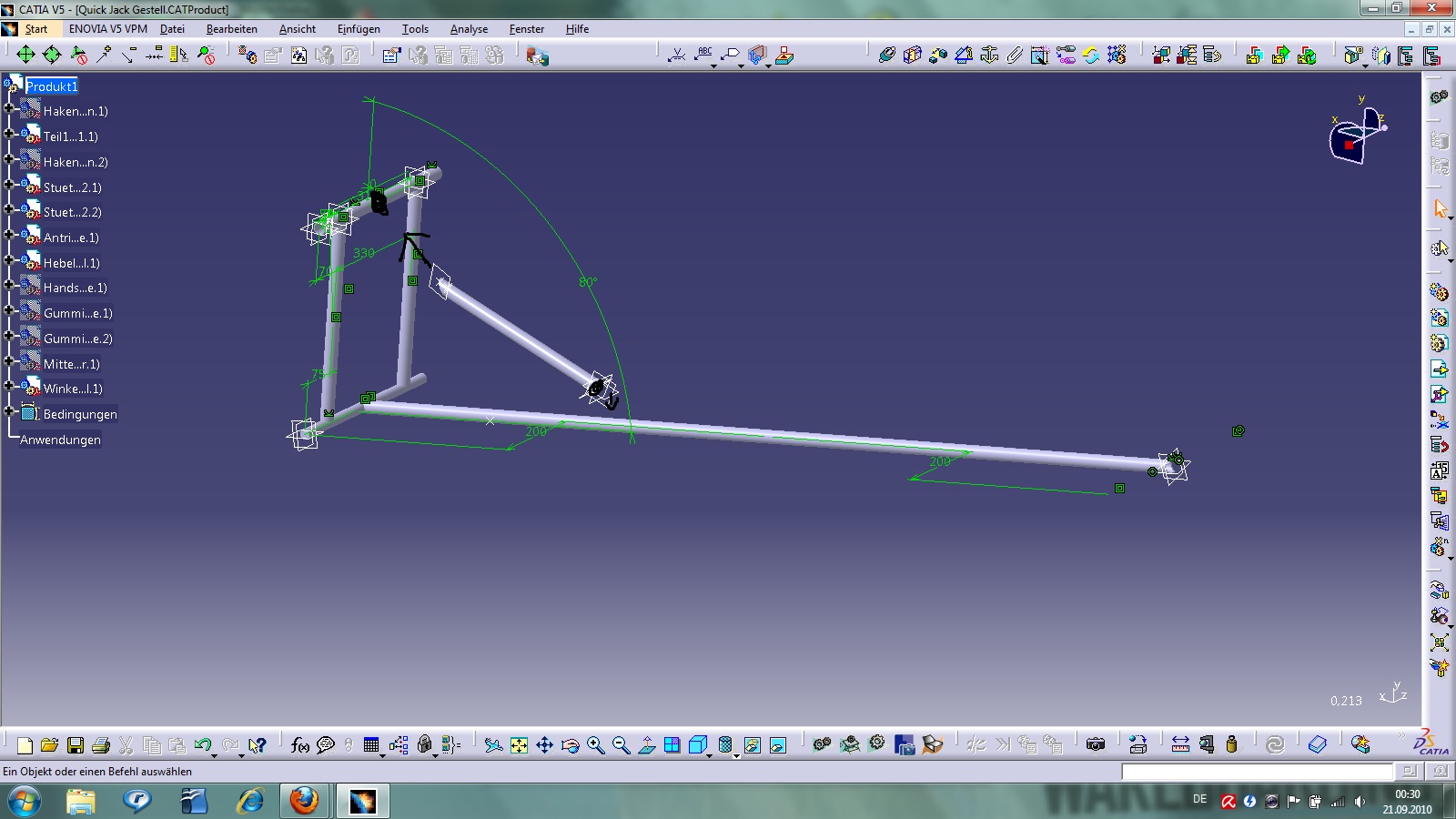

Ich bin seit nun 5 Tagen am Versuch in meine Konstruktion (Bild) ein Winkelrohr bzw. ein Rohr zur erhöhung der Stabilität und Festigkeit einzubauen.

Leider komm ich überhaupt zu keinem Ergebnis.

Ich möchte lediglich das Verbindungsrohr in einem Winkel von 20°(an unteren langen Stange) mit dem oberen Rohr verbinden, sozusagen als Stützstrebe.

Leider sind bei mir alle Versuche mit Flächenkontakt/Kongruenz/Offsetbedingungen fehlgeschlagen.

Ich hoffe ihr könnt mir weiterhelfen.

[Diese Nachricht wurde von mitch-rab am 21. Sep. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager

Senden Sie eine Private Message an RSchulz

Schreiben Sie einen Gästebucheintrag für RSchulz

Beiträge: 5541
Registriert: 12.04.2007

@Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64

erstellt am: 21. Sep. 2010 08:43

<-- editieren / zitieren -->

Unities abgeben:

Nur für mitch-rab

Hallo und herzlich willkommen im Forum,
das kann ja auch nicht gehen. Ich sehe leider nicht alles, gehe aber mal davon aus, dass du keine Gegenflächen hast. Du brauchst zu mindest füralle drei Bedingungen entweder einen Punkt oder eben im 3D eine Fläche, die als gegenstück dient. Sprich du musst im Endeffekt die beiden Rohre, mit denen das Verstärkungsrohr verbunden werden soll, so bearbeiten, dass das Rohr sauber hinein passt oder du arbeitest mit 2 Hilfspunkten. Für letzteres sollte ja sogar eine Skizze reichen. Alternativ kannst du das Verstärkungsrohr auch so drehen wie du es brauchst und dann fixieren. Das wäre natürlich du unsauberste und wenig zu steuernde Methode.

------------------
MFG
Rick Schulz
Nettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur

Senden Sie eine Private Message an Christian.O

Schreiben Sie einen Gästebucheintrag für Christian.O

Beiträge: 1212
Registriert: 17.07.2009

erstellt am: 21. Sep. 2010 10:07

<-- editieren / zitieren -->

Unities abgeben:

Nur für mitch-rab


Servus,

ich würde hier mit einem Steuerpart arbeiten, dass Ebenen, Skizzen und Achsensysteme enthält. Wenn man aber schon mit der Konstruktion angefangen hat, wird es ein klein wenig Zeitaufwendig. Hätte aber den Vorteil, dass du schneller was ändern kannst und sich die restlichen Bauteile anpassen.

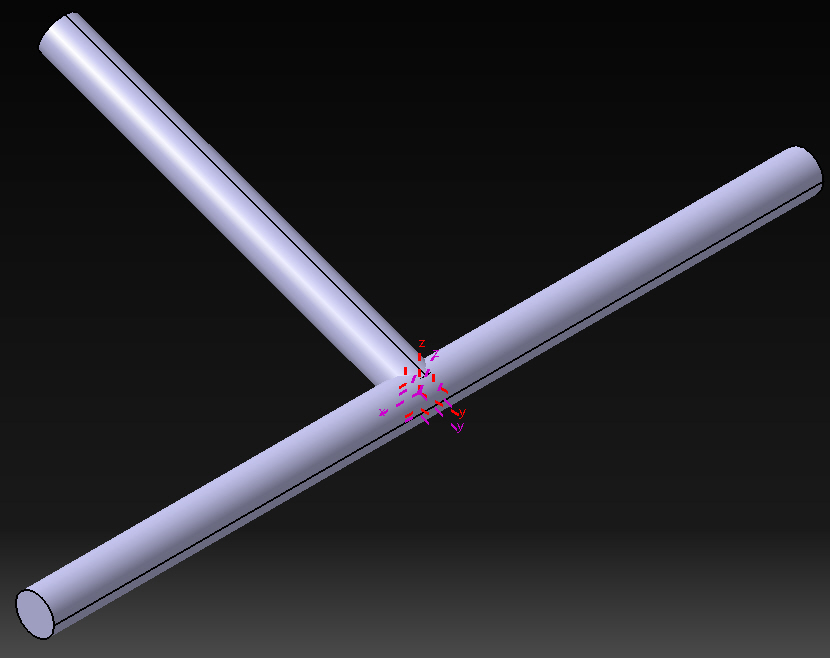

Nun zu deinem Problem: Am einfachsten wäre in den beiden Rohren ein Achsensystem zu erzeugen. Eines verdrehst du mit 20°. Danach erzeugst du im Assembly Design einen Coincidence Constraint zwischen den beiden Achensystemen (siehe Bild). Das rote Achsensystem ist das Absolute und das violette ist das um 20° gedrehte. Hoffe du kannst damit was anfangen.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
