Thema: Auszugsschräge an einer Bohrung anbringen? (2550 mal gelesen)
|
Beile
Mitglied
   Beiträge: 263
Registriert: 19.04.2005 V5 R21
|
erstellt am: 30. Aug. 2010 16:07  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich habe ein Press-Werkzeug entwickelt.
Das Werkzeug enthält viele konische Stempel, welche Bohrungen formen sollen.
Für die Entformung werden narürlioh Entformungsschrägen benötigt.
Wie kann ich diese Entformungsschrägen beim Bauteil (Bohrung) anbringen?
Auszugsschräge funktioniert bei einer Bohrung nicht.
Was gibt es noch für einfache Möglichkeiten? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
tberger
Mitglied
Application Manager CATIA V5 / V6
Beiträge: 1387
Registriert: 13.01.2007
|
erstellt am: 30. Aug. 2010 16:47 <-- editieren / zitieren --> Unities abgeben: Nur für Beile

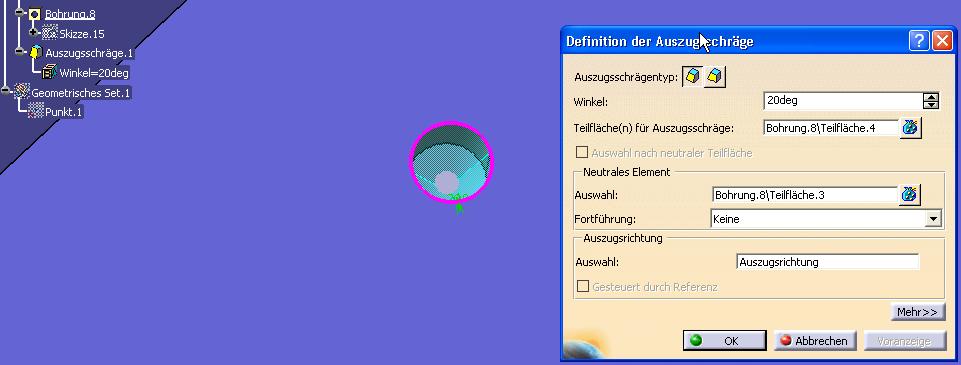

Hallo Beile, Auszugsschräge funktioniert bei mir (R19SP5) schon mit Auszugsschräge. Mit welchem Release/ServicePack arbeitest du ? (Systeminfo bitte ausfüllen in deinem Profil). Vlt. hast du anstelle im Feld für die zu schrägenden Flächen das Richtungsfeld bedient mit deiner Bohrungsfläche, dann käme eine Fehlermeldung. ------------------
Grüße aus dem Thurgau
Thomas +++++++++++++++++++++++++++++++++ CATIA - eine Laune der Natur ... "Phase 2 in CATIA V5" - www.tobeplus.de  tberger@tobeplus.de Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 30. Aug. 2010 18:58 <-- editieren / zitieren --> Unities abgeben: Nur für Beile
Hallo Beile, entformungen funktionieren auf jeden fall.

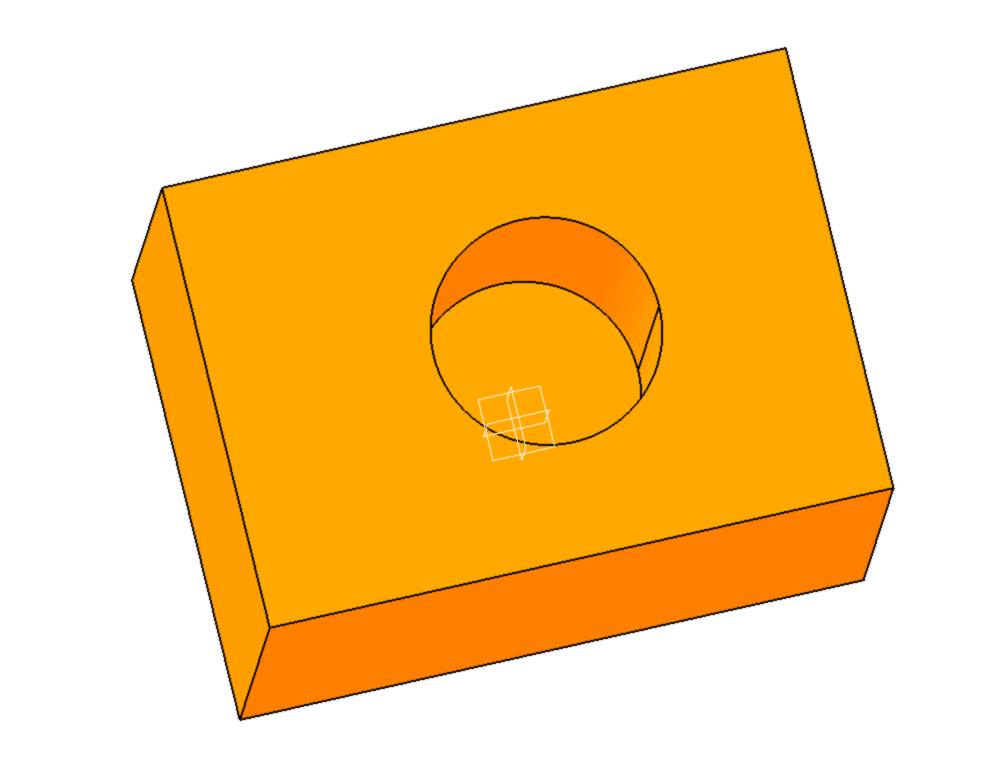

auch bei bohrungen. trotzdem solltest du ein pad verwenden. diese kann mann später wenn nötig besser manipulieren. ich vermute du hast die auszgsrichtung nicht richtig angegeben.(roter pfeil)du solltest auch auf die richtung achten.

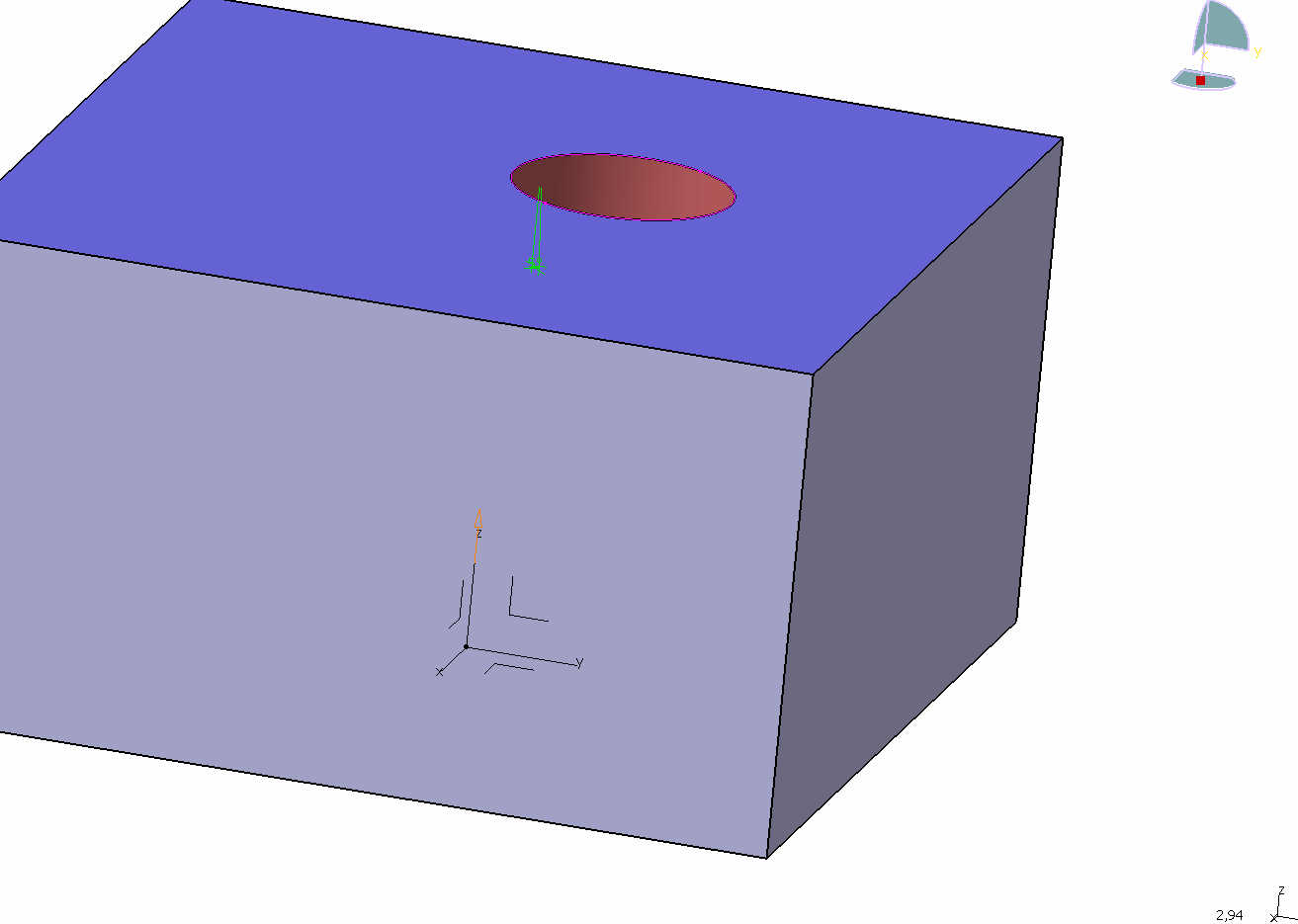

versuch mal die auszugsrichtung auf deine obere fläche zu setzen. blaue fläche auf dem bild. diese auch als neutrale angeben. neutrale bedeutet das auf dieser ebene der durchmesser beibehalten wird. gruß uwe Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Beile
Mitglied
Beiträge: 263
Registriert: 19.04.2005 V5 R21
|
erstellt am: 06. Sep. 2010 08:55 <-- editieren / zitieren --> Unities abgeben:
Hallo tberger und moppesle, danke für Eure Antworten, war leider einige Tage unterwegs (ohne Catia). Ich habe meine Signatur ergänzt und auch meinen "Anfängerfehler" gefunden.
Ich konnte meinen roten Pfeil nur links und rechts auswählen und nicht oben und unten, da die Wahl der Auszugsrichtung falsch angegeben wurde. Für alle die das selbe Problem haben sollten: Korrekte Fläche für Auszugsrichtung auswählen. Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
