Thema: Wodurch wird dieser Darstellungsfehler des Körpers angezeigt? (1445 mal gelesen)
|
diyex
Mitglied
Student
   Beiträge: 92
Registriert: 18.03.2009 21 Rechner mit CATIA V5 R20 SP2
an der FH.
|
erstellt am: 14. Mai. 2010 12:01  <-- editieren / zitieren -->   Unities abgeben:
Hallo Liebe User, da ich jetzt schlecht mein Problem erklären kann, habe ich euch zwei Bilder hinzugefügt.
Warum bekommen ich bei einem Körper eine falsche Ausgabe, es sieht so aus ob Catia die Linien nach Lust und Laune selbst erstellt hat.
Das Bild OK, zeigt die gegenüberliegende Seite, die aber korrekt dargestellt wird. Hierbei kann ich dann auch die Kanten mit Radien bestücken.
Wo liegt hier der Fehler beim Bild Fehler? Danke und schönen Brückentag wünsche ich euch. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 14. Mai. 2010 12:13 <-- editieren / zitieren --> Unities abgeben: Nur für diyex
hi diyex. Stell mal eine andere Auflösunbg ein (gröber oder feiner) und berichte mal, wie es sich danach verhält. Starte auch mal Catia / Deinen Rechner neu. Manchmal hilft sowas auch. ------------------
gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
diyex
Mitglied
Student
Beiträge: 92
Registriert: 18.03.2009 21 Rechner mit CATIA V5 R20 SP2
an der FH.
|
erstellt am: 14. Mai. 2010 12:32 <-- editieren / zitieren --> Unities abgeben:
Hallo Tom, leider funktioniert das nicht, hatte schon vorher oftmals neu gestartet und dadurch hat sich das bauteil schon verändert aber immer in diesen bereich. Meinst du bei Option, Anzeige, Darstellung? Auflösunbg ein (gröber oder feiner) Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 14. Mai. 2010 18:57 <-- editieren / zitieren --> Unities abgeben: Nur für diyex
|
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 818
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 14. Mai. 2010 20:28 <-- editieren / zitieren --> Unities abgeben: Nur für diyex
Servus, das ist ein Grafikfehler der entstehen kann wenn es irgendwo nicht ganz eindeutige Überschneidungen in dem Part gibt. Oder Tangentenberührungen. Oft hilft es auch ein unnützes Feature am ende des Baums zu erstellen (z.B. eine Pocket die ins leere geht). Gruß
Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 14. Mai. 2010 20:34 <-- editieren / zitieren --> Unities abgeben: Nur für diyex
|
Vespafahrer
Mitglied
Konstrukteur
Beiträge: 818
Registriert: 12.02.2007 ____________________
Dell Precision M6800
Win 10 Pro 1903
NVIDIA Quadro K3100M
Intel® Core™i7 CPU
4930MX @ 3GHz
3.2GHz, 32 GB RAM
____________
CATIA V5R19-28
SolidWorks 2018 SP5
|
erstellt am: 15. Mai. 2010 19:22 <-- editieren / zitieren --> Unities abgeben: Nur für diyex
Servus, @Tom: Den Fehler hatte ich schon öfter. Nicht weil ich nicht mit CATIA konstruieren kann sondern weil ich mich immer auf ebenen beziehe. Da kommt so was schon mal vor. Ich konnte das aber nie "nachbauen" da der Fehler nur sporadisch auftritt. Gruß
Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 Nix 12)
|
erstellt am: 16. Mai. 2010 12:53 <-- editieren / zitieren --> Unities abgeben: Nur für diyex
IMHO  ein Tessilierungsfehler, der um so häufiger auftritt je 'schlechter' die Grafikkarte ist, abhilfe, wie Daniel schon sagte einfach ein unnützes Feature hinzufügen/wieder entfernen, damit die grafische Darstellung des Assembley neu berechnet wird. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
stefan_r
Mitglied
Konstrukteur
Beiträge: 259
Registriert: 09.10.2001 WIN7 Pro
CATIA V5 R19SP6HF13
MD2 XM2 DP2+GAS+....
HP Z400 Intel®Xeon® W3565@3,20GHz /12GB
Nvidia Quadro FX1800 /259.70
|
erstellt am: 17. Mai. 2010 09:54 <-- editieren / zitieren --> Unities abgeben: Nur für diyex

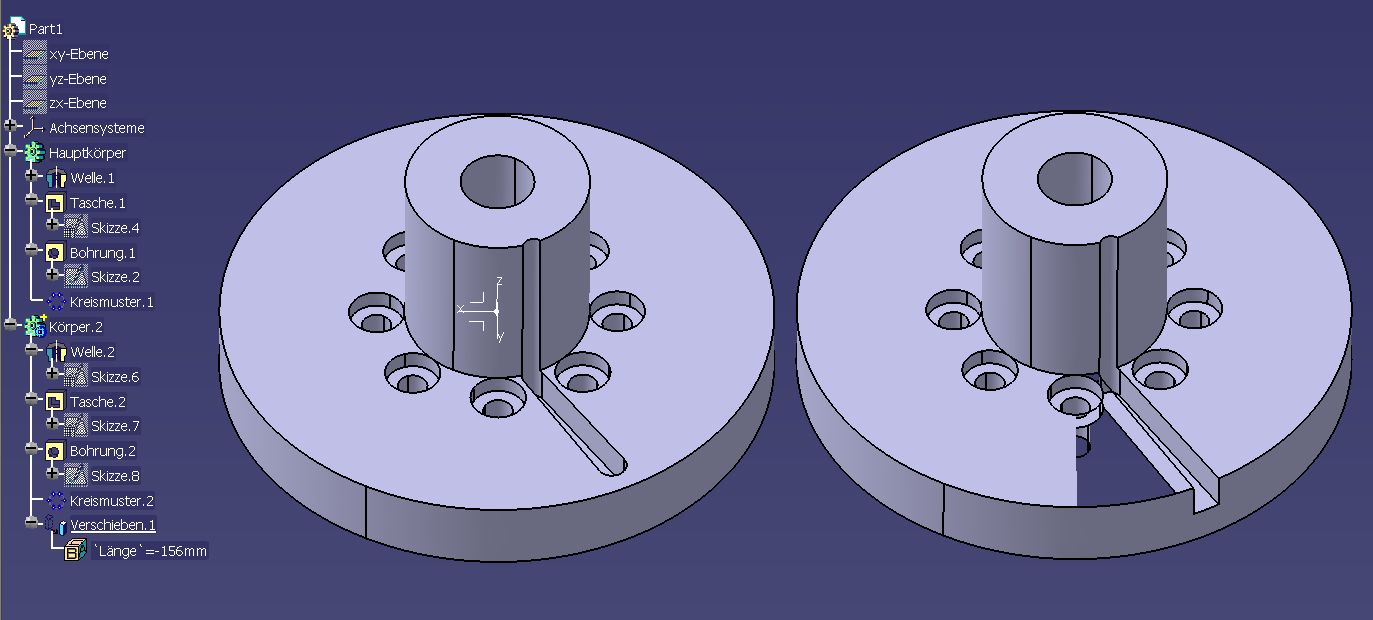

Servus zusammen, CATIA hat schon immer Schwierigkeiten mit der graphischen Darstellung. Das war auch schon unter V4 so. Es spielt dabei keine Rolle ob zertifierte HW verwendet wird. Anbei ein schnellmal provozierter Darstellungsfehler. Linkes Teil ok. Rechtes Teil mit teilweise offener Fläche - hier wurde nur die Nut über den Rand hinaus verlängert. Grund sind die Bohrungssenkungen, die tangential an die Nabe anschließen. - "Das tut man nicht" ;-)) Edit: verringert man die Ø der Plansenkungen oder den Naben-Ø um 0,00001mm wird alles wieder korrekt dargestellt ------------------
Gruss Stefan R. [Diese Nachricht wurde von stefan_r am 17. Mai. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
