Hallo Catia V5-Fans,

Bin noch absoluter Neuling !!

Ich gehe gerade die ersten Schritte in V5.R6.

Kann man das Lochbild (4x) auch mit einem Schlag erzeugen , so wie ich es von SWX gewohnt bin ?

Gruß

Rolf 2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Rolf 2,

das Stichwort ist "Muster" (Pattern). In Deinem Fall ein Rechteckmuster.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von ROLF 2:
Hallo Catia V5-Fans,

Bin noch absoluter Neuling !!

Ich gehe gerade die ersten Schritte in V5.R6.

Kann man das Lochbild (4x) auch mit einem Schlag erzeugen , so wie ich es von SWX gewohnt bin ?

Gruß

Habe die SUFU bemüht , aber ohne Erfolg ???!!!

Rolf 2



---

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Möhrchen,

diese Möglichkeit ist mir bekannt.

Aber diese 4 Bohrungen mit einer Skizze erschlagen geht nicht ????

Gruß

Rolf 2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nein, außer Du machst eine Tasche. Dann kannst du 4 Kreise in der Skizze haben und aufeinmal machen.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mörchen:
Nein, außer Du machst eine Tasche. Dann kannst du 4 Kreise in der Skizze haben und aufeinmal machen.

---

Bohrungen sollten grundsätzlich auch mit der Bohrungsfunktion erstellt werden.
Du kannst Dir aber noch eine Positionierskizze für deine Positionen erstellen und darauf ein User-pattern (Benutzermuster) erstellen.
Ist meiner Meinung nach benutzerfreundlicher als das Rechteckmuster ?

Und: Wer arbeitet denn noch mit R6?? Das ist ja ur-uralt

------------------
Viele Grüsse aus dem Süden
Rough
________________________________________________
Zu Risiken und Nebenwirkungen.. fragen Sie Ihren Admin oder schalten Sie den Rechner aus.
XING

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo rough-tec,

das war der endscheidene "Tipp".

Es funktioniert so super !!

Vielen Dank.

Gruß

Rolf

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo V5-Fans,

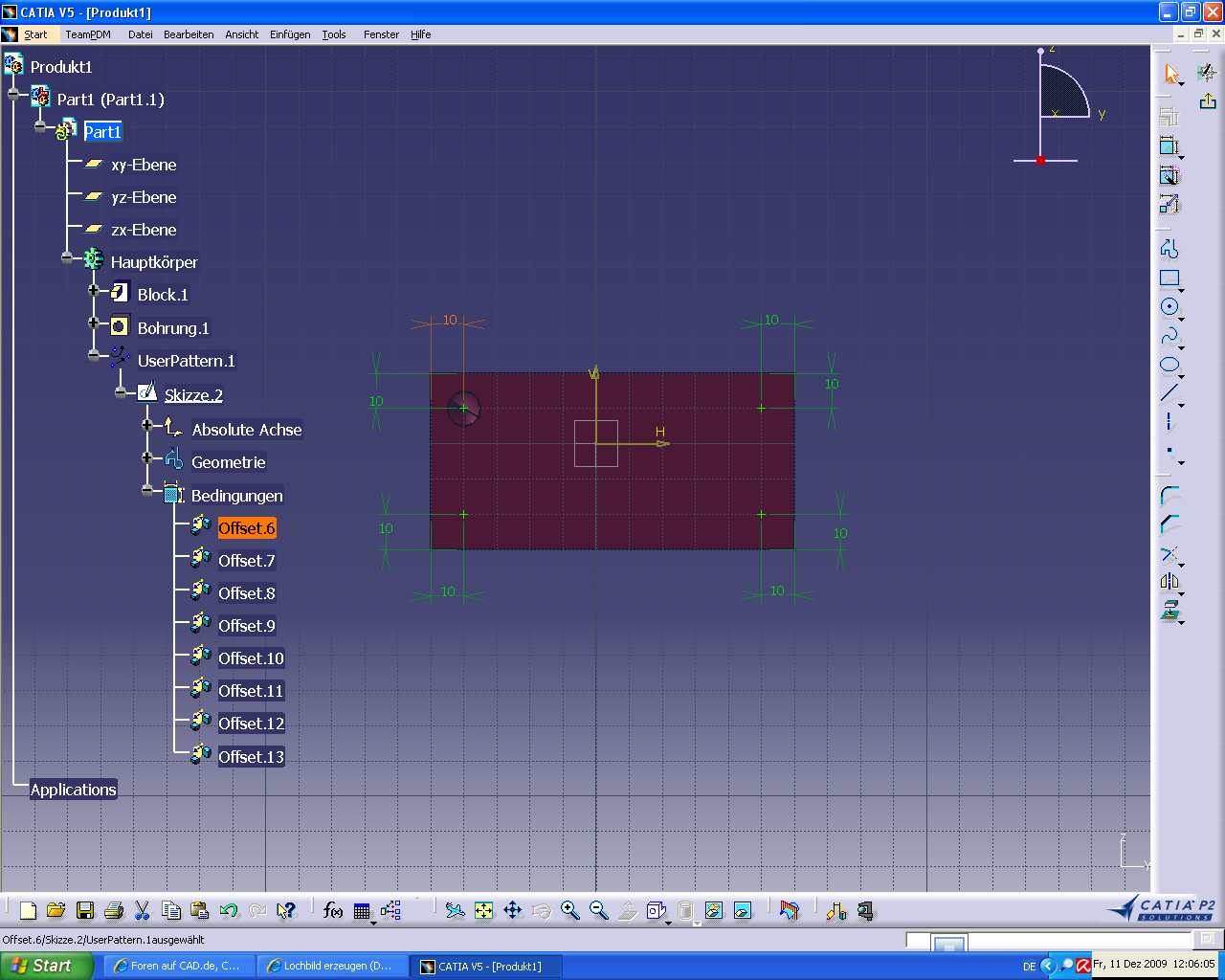

wie Ihr im Anhang erkennt habe ich die Bohrungen einzeln vermaßt.

Geht ja nicht anders.

Wie kann ich den Maßen jetzt beibringen,das sie alle gleich sind (Gleichung)

Das hätte zum Vorteil,das wenn ich das Lochbild ändern will,nur ein Maß anfassen müsste!

Oder gibt es da noch einen anderen Lösungsweg ????

grübel,grübel ?????? !!!!

Gruß

Rolf



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Rolf,

markiere alle Maße gemeinsam mit STRG und klicke "äquivalente Bemaßung" in der Symbolleiste "Knowledge" (Ratgeber)(letztes Icon).

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

RMT auf das Maß -> xx.object -> Edit formula -> im nächsten Fenster dann das Maß auswählen mit dem es gleichgesetzt werden soll.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

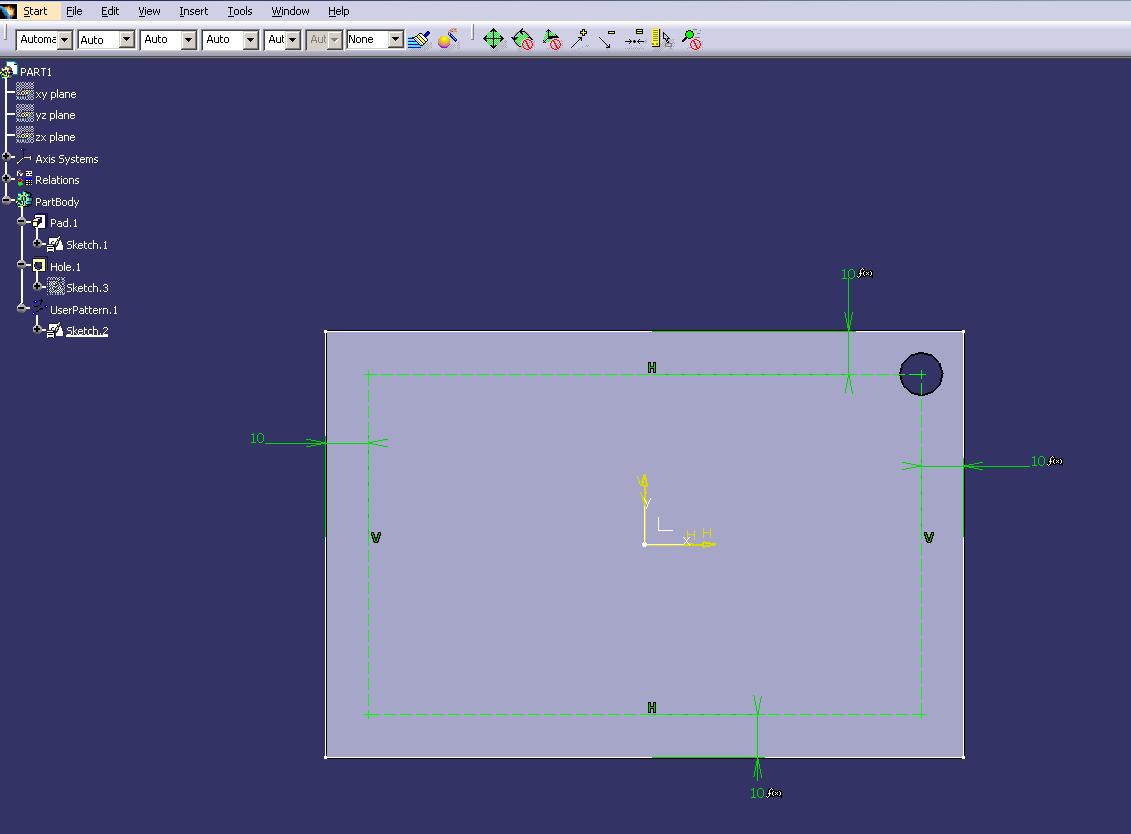

Doch... Erstelle Dir ein Rechteck und bemaße es zu den Aussenkanten deines Profils und editiere dann die Maße mit der Formel.
(siehe Anhang)

------------------
Viele Grüsse aus dem Süden
Rough
________________________________________________
Zu Risiken und Nebenwirkungen.. fragen Sie Ihren Admin oder schalten Sie den Rechner aus.
XING

[Diese Nachricht wurde von rough-tec am 11. Dez. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Mörchen:
Hallo Rolf,

markiere alle Maße gemeinsam mit STRG und klicke "äquivalente Bemaßung" in der Symbolleiste "Knowledge" (Ratgeber)(letztes Icon).

---

Hallo Möhrchen,

habe ich nicht nachvollziehen können !

Zu hilfe vieleicht ein paar PIC`S ???

Gruß

Rolf



Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von rough-tec:
Doch... Erstelle Dir ein Rechteck und bemaße es zu den Aussenkanten deines Profils und editiere dann die Maße mit der Formel.
(siehe Anhang)

---

Hallo rough-tec,

das funktioniert bestens und ist alltagstauglich.

SUPER SUPER.

Gruß

Rolf 2

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo ROLF 2,

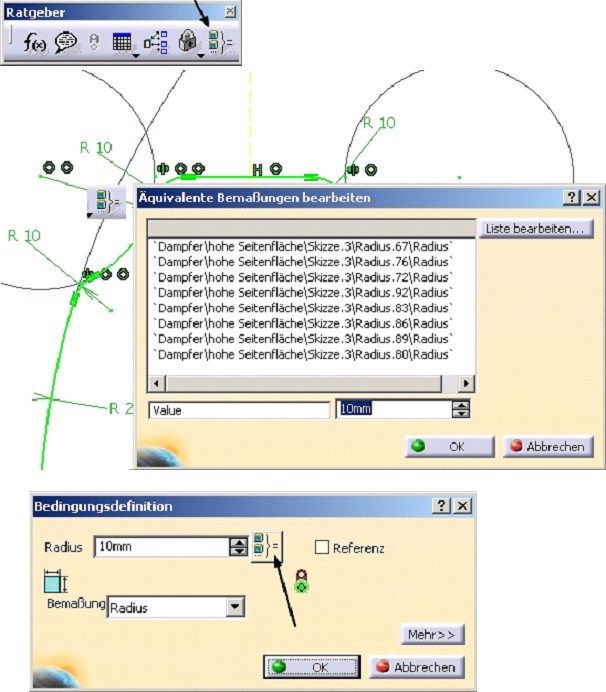

In der Symbolleiste Rategeber befindet sich das Icon „äquivalente Bemaßung“. Dafür die Parameter mit gehaltener Steuerungstaste gemeinsam aktivieren und den Befehl aufrufen. Im folgenden Fenster den Wert zufügen.
Das Fenster für die äquivalenten Bemaßungen kann für Änderungen im Strukturbaum aufgerufen werden oder durch Klick auf die entsprechende Schaltfläche beim Aufrufen des Parameters.
Im Strukturbaum wird die Äquivalente Bemaßung im Knoten "Beziehungen" aufgelistet.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Zitat:

---

Original erstellt von rough-tec:
Doch... Erstelle Dir ein Rechteck und bemaße es zu den Aussenkanten deines Profils und editiere dann die Maße mit der Formel.
(siehe Anhang)

---

Hallo rough-tec,

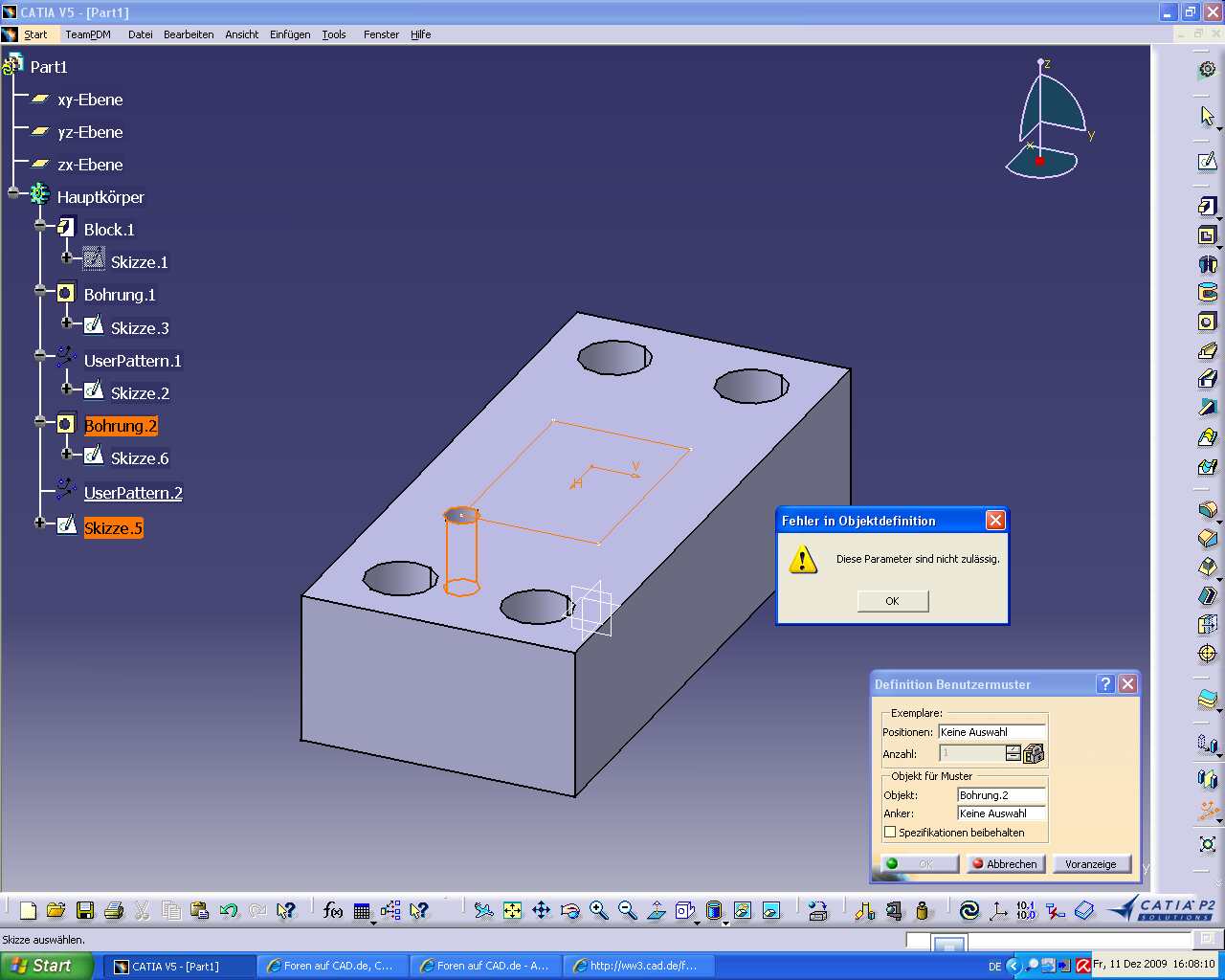

Habe es nochmal exakt nach deiner Anweißung probiert mit dem Rechteck,

Formelmäßig haut`s hin.

Aber er akzeptiert die Skizze mit dem Rechteck nicht als benutzerdef.Muster.

Was mach ich da falsch, Punkte in der Skizze akzeptiert er. !!??

Gruß

Rolf
