Hallo!

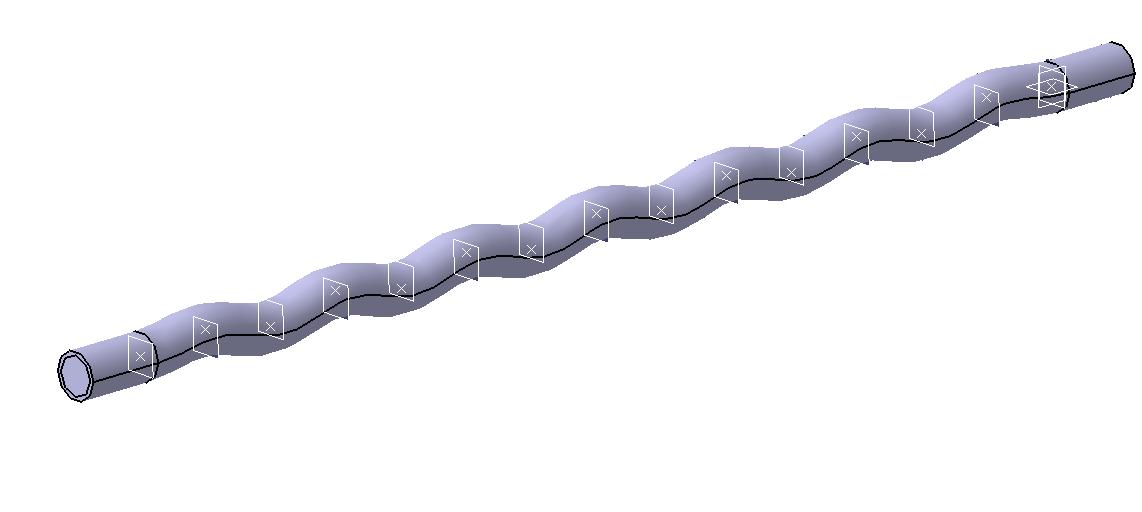

ich steh gerade vor dem Problem den auf dem Bild gezeigten Körper mit einem anderen Körper in Assembly zu umschließen. Also eine Art "geschwungene" Tasche zu erzeugen. Dieses geschwungene Teil wurde mit einer Spline und Rippe erstellt. Hat jemand eine Idee?

Gruß
cadla

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

warum ziehst du dieses Teil nicht im Assembly von deinem anderen ab? Dann musst du die Spline nicht zweimal konstruieren und hast am wenigsten Arbeit. Das gewünschte Ergebnis solltest du auch erzielen.

------------------
MFG Daniel
