Autor Thema:  Gew.-Löcher erstellen auf Zylinderebene und versetzt zur Zylinder-Achse (2607 mal gelesen)
Faes
Mitglied
Service Engineer


Sehen Sie sich das Profil von Faes an!   Senden Sie eine Private Message an Faes  Schreiben Sie einen Gästebucheintrag für Faes

Beiträge: 808
Registriert: 21.03.2002

Digitec Zenon Z9000.8
Intel i7-3960x 3.3 Ghz
Zotac Geforce GTX-680 2GB
16 GB Ram<P>
Win 7
SolidWorks 2014
Catia V5

erstellt am: 19. Mai. 2009 09:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo

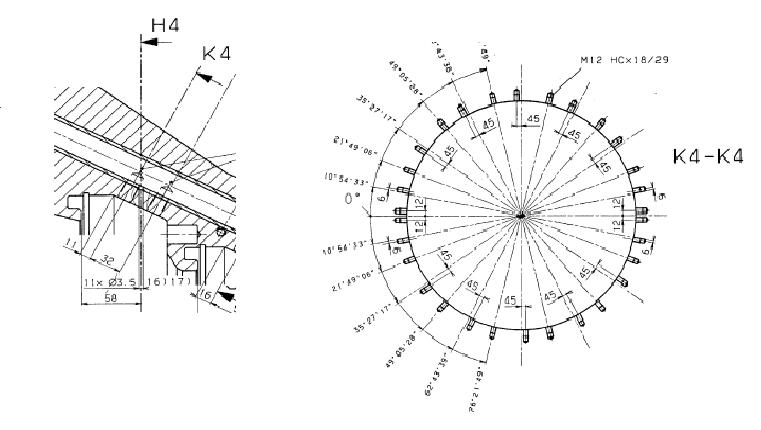

Kann mir jemand eine kurze Anleitung geben, wie man am einfachsten die Gew.-Löcher (Schnitt K4) erstellt, die 12 respektiv 45mm zum Zentrum versetzt liegen?

Gruss
Faes

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

tberger
Mitglied
Application Manager CATIA V5 / V6


Sehen Sie sich das Profil von tberger an!   Senden Sie eine Private Message an tberger  Schreiben Sie einen Gästebucheintrag für tberger

Beiträge: 1385
Registriert: 13.01.2007

 erstellt am: 19. Mai. 2009 09:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Faes 10 Unities + Antwort hilfreich
Hallo,

wenn du so etwas oefter vorhast, wuerde ich dir raten eine Power Copy zu erstellen.

Hier: ein Loch nach allen Regeln der Kunst positionieren mit entsprechender Hilfsgeometrie (Point on surface, Plane tangent to surf in point, point on plane 45mm / 12 mm offset, hole in offset point on plane;
danach Rotationsmuster fuer die 45 er bzw. Spiegelung fuer die 12 er.

Gruesse aus dem Rheinland

Thomas

------------------
CATIA - eine Laune der Natur ...
