Autor Thema:  Modellierung Kugelrampe (4063 mal gelesen)
Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 25. Mrz. 2009 18:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo,
ich habe ein kleines Problem. Und zwar würde ich gerne eine Kugelrampe wie hier modellieren:

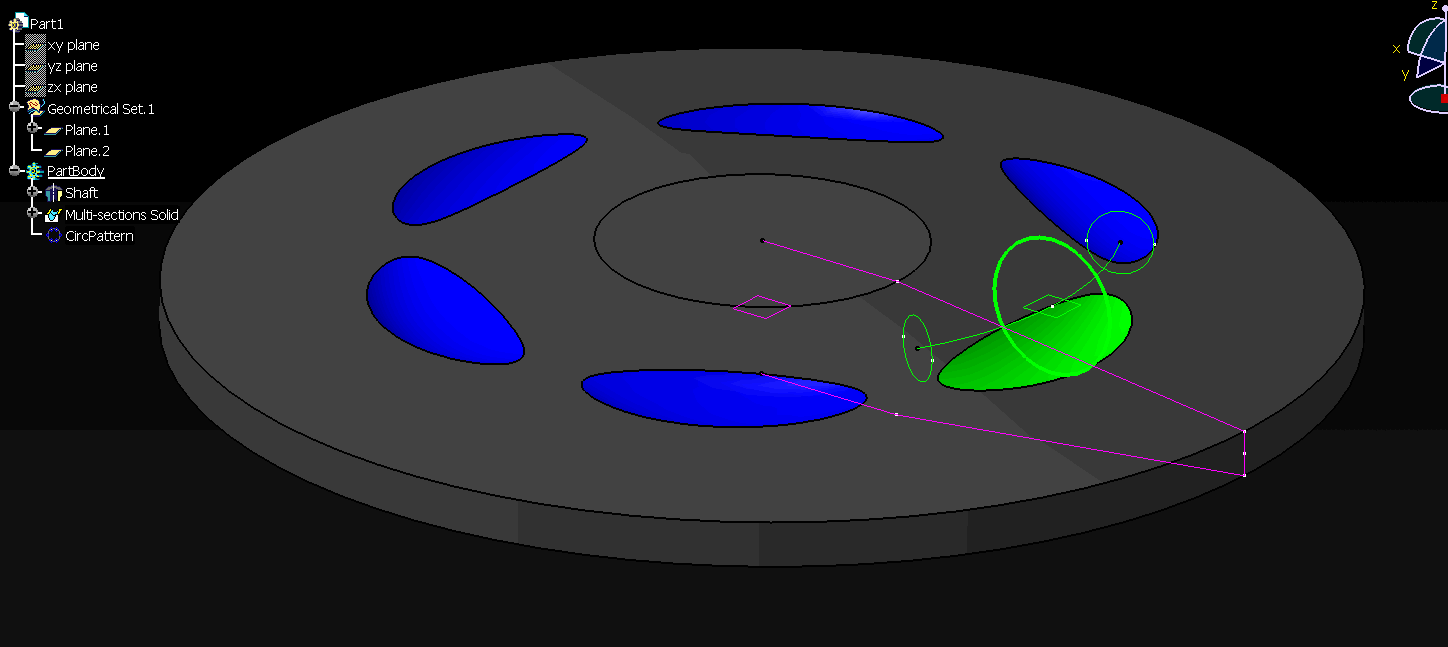

Bild. Den Block kriege ich noch alleine hin. Aber die Mulden in der die Kugel läuft leider nicht. Hat da jemand Rat?

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

macnewly
Mitglied
Konstrukteur


Sehen Sie sich das Profil von macnewly an!   Senden Sie eine Private Message an EHeizmann  Schreiben Sie einen Gästebucheintrag für EHeizmann

Beiträge: 146
Registriert: 07.05.2010

DELL Precision T1700
WIN 7
Creo Parametric 4.0

erstellt am: 25. Mrz. 2009 18:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
Hallo Jonny27,

kannst du deinen Versuch mal zur Verfügung stellen?

Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 25. Mrz. 2009 18:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hi,
es ist nichts großartiges. EInfach ein Rechteck, das du mit einem bestimmten Abstand um die Achste rotieren lässt. Habe leider auch keine Versuche, da ich keine Ahnung hab wo ich Anfangen soll....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

macnewly
Mitglied
Konstrukteur


Sehen Sie sich das Profil von macnewly an!   Senden Sie eine Private Message an EHeizmann  Schreiben Sie einen Gästebucheintrag für EHeizmann

Beiträge: 146
Registriert: 07.05.2010

DELL Precision T1700
WIN 7
Creo Parametric 4.0

erstellt am: 25. Mrz. 2009 18:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
Hallo Jonny27,

geht es um die Mulde (3) auf deinem Bild?
Ist die Mulde am tiefsten Punkt scharfkantig?

------------------
Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 25. Mrz. 2009 18:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Auf beides trifft Ja zu.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

macnewly
Mitglied
Konstrukteur


Sehen Sie sich das Profil von macnewly an!   Senden Sie eine Private Message an EHeizmann  Schreiben Sie einen Gästebucheintrag für EHeizmann

Beiträge: 146
Registriert: 07.05.2010

DELL Precision T1700
WIN 7
Creo Parametric 4.0

erstellt am: 25. Mrz. 2009 19:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
Hallo Jonny27,

werde morgen früh mal was basteln

------------------
Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 25. Mrz. 2009 19:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Da sag ich schonmal danke!!!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 25. Mrz. 2009 19:35    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich


Hallo Jonny.
Ist nichts dramatisches! Du musst Dir darüber gedanken machen, wofür diese Bahnen sind: Auf ihnen Laufen Kugeln! also haben die Dinger schon mal überall den gleichen Durchmesser. Dann musste nur noch überlegen, auf WELCHER Bahn die Laufen. diese Kurve wird dann die Führungskurve für die Rille.
Das ganze in der mitte durchschneiden und gegeneinander spiegeln. Wenn du das nun auch noch alles in einen eigenen Körper packst, kannste das schnell Mustern.

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

macnewly
Mitglied
Konstrukteur


Sehen Sie sich das Profil von macnewly an!   Senden Sie eine Private Message an EHeizmann  Schreiben Sie einen Gästebucheintrag für EHeizmann

Beiträge: 146
Registriert: 07.05.2010

 erstellt am: 25. Mrz. 2009 19:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
da war doch einer schneller

------------------
Gruss Mac

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

Nix 12)

erstellt am: 25. Mrz. 2009 20:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich


hmmm...

willst du es machen oder sollen es die anderen machen?

Nach welchen Definitionen Verläuft die Kugelrampe?

--- Bild vereinfachte Darstellung, Die Rampe muss nicht zwingend an der tiefsten Stelle eine Kante aufweisen... ein Radius kleiner der Kugel reicht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 26. Mrz. 2009 12:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
danke euch!
wollte es eigentlich schon selber machen.

@thomasacro: könntest du einfach mal die part datei hochladen, damit ich deine schritte nachvollziehen kann?

gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 26. Mrz. 2009 15:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
...Aber wolltest du es nicht selbst bauen? ;-)
Wofür brauchste das Ding denn?

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 26. Mrz. 2009 15:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
damit ich nachvollziehen kann wie es geht.
mein teil für das ich es brauche sieht komplett anders aus. muss es dann dort rein modellieren....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 26. Mrz. 2009 15:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
jaja, das war schon klar
Ich meinte ob fürs Studium, Schule oder job...
Ich hab das modell gerade nicht hier. Wenn, dann erst heute abend.
Bis dahin kannste es ja schon mal mit meiner kurzanleitung von oben versuchen.

gruß, Tom

[Diese Nachricht wurde von thomasacro am 26. Mrz. 2009 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 26. Mrz. 2009 16:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
brauch es für die uni. schreib ne arbeit in der ich eben auch ne kugelrampe brauche.
wäre echt super wenn du es später hochladen könntest.


danke schonmal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 26. Mrz. 2009 22:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich

KugelbahnR18h.zip

Hallo Jonny.
Weil ich son netter Kerl bin....

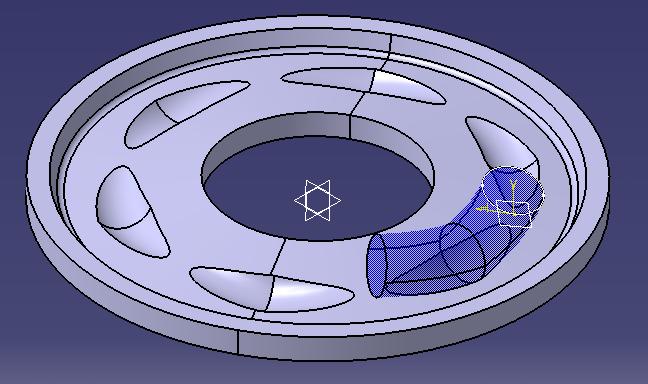

P.S.: Das ist ein reines Anschauungsmodell! (Es sind ein par Sicherungen und Wasserzeichen eingebaut!)

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 26. Mrz. 2009 23:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
super, danke dir!!
jetzt gibt es nur noch ein problen, an das ich nicht gedacht habe. ich habe leider r17. gibt es da irgendwie eine möglichkeit, dass ich es trotzdem anschauen kann?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 27. Mrz. 2009 09:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
Ich könnte es dir runterkonvertieren. Dann siehste aber keine historie... Aber ich schick dir heute abend mal das Bäumchen..

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 27. Mrz. 2009 22:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
super!!
auf das bäumchen freu ich mich schon....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 28. Mrz. 2009 10:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich


Guten Morgen.

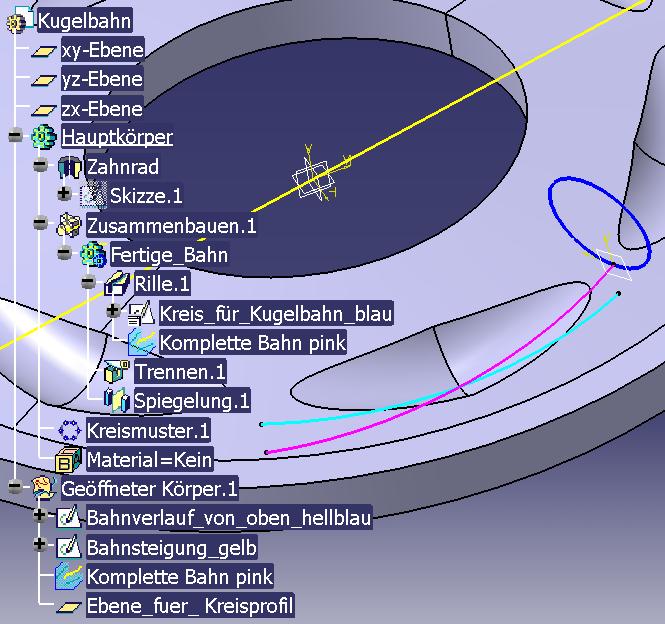

ich denke, das sollte ein wenig helfen.

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 31. Mrz. 2009 00:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Jonny27 10 Unities + Antwort hilfreich
Hallo Jonny?
eine kleine Rückmeldung wäre schon nett...

tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Jonny27
Mitglied



Sehen Sie sich das Profil von Jonny27 an!   Senden Sie eine Private Message an Jonny27  Schreiben Sie einen Gästebucheintrag für Jonny27

Beiträge: 18
Registriert: 25.03.2009

 erstellt am: 31. Mrz. 2009 11:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Oh, sorry!! Hab das voll verplant.
Hat alles bestens geklappt! Danke dir nochmal für deine Hilfe!
War echt spitze!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
