Hallo

Ich möchte gern ein symmetrisches Blechteil spiegeln. In der Uni hab ich grundlegende Blechteile konstruiert, aber jez komm ich nicht weiter.
Mein reales Teil is ein wenig komplexer...
Das ganze soll dann aus einer Platine geschnitten werden.
Brauch quasi die komplette Abwicklung (incl. Spiegelung) als .dxf .

THx

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo dualstar,

das Spiegelteil kannst du dir einfach erstellen, wenn du ein neues Part nimmst und den Körper in das neue Part mit Link reinkopierst.  Danach kannst du den Körper spiegeln.

Da ich kein Sheetmetal habe, kann ich dir nicht sagen, ob die Abwicklung dann als DXF zur Verfügung steht. Dafür kann man bei dem einfachen Teil aber anscheinend die ungespiegelte Version nehmen - die Abwicklung scheint eh nur ein rechteckiger Streifen zu sein.

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

rahmen.jpg rahmen_abwicklung.jpg

hallo

erst mal danke für die superschnelle antwort.
leider funktioniert das ganze so nicht, da die verknüpfung ein volumenmodell ist und sich das nicht mehr abwickeln lässt.

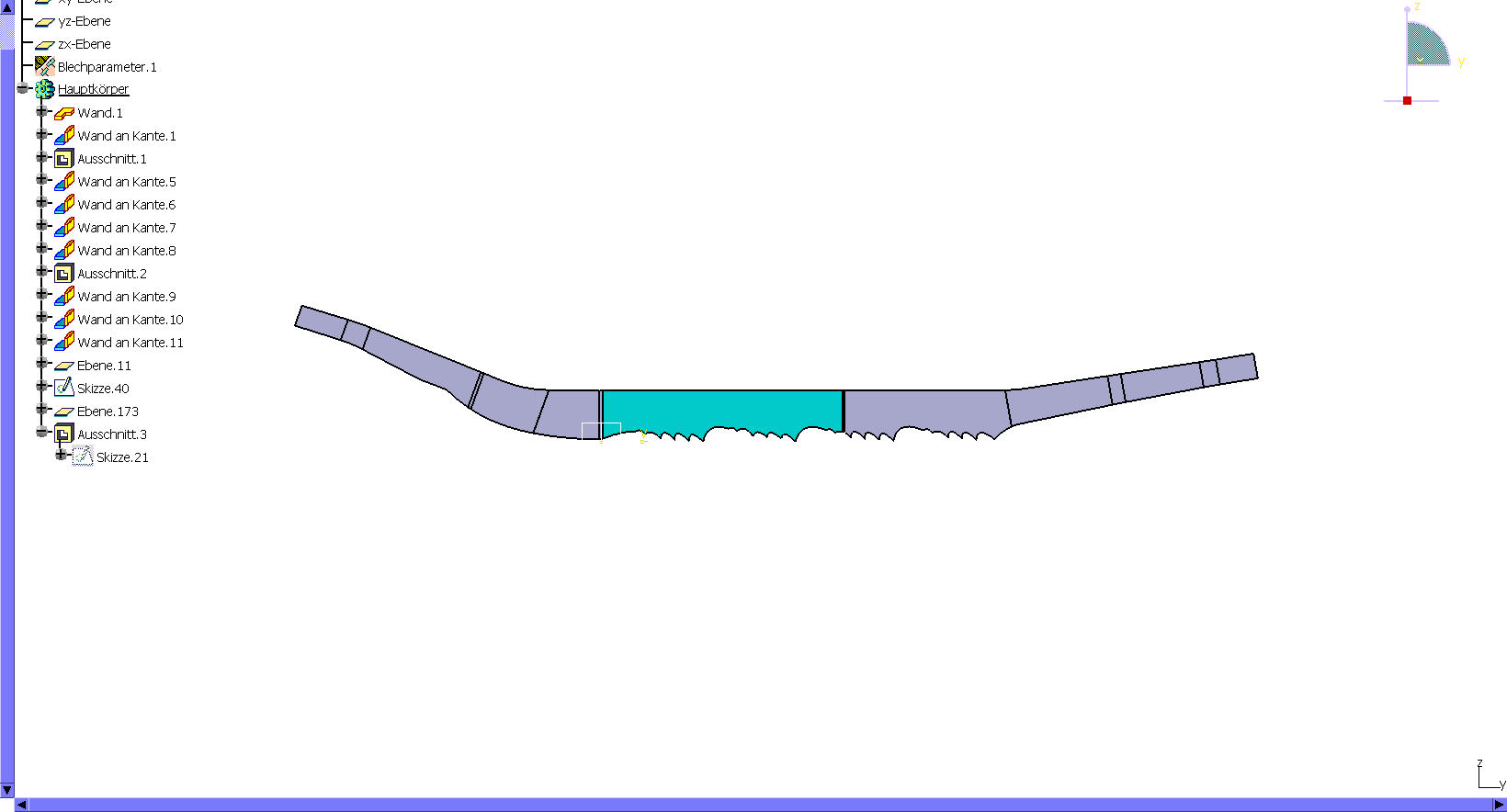

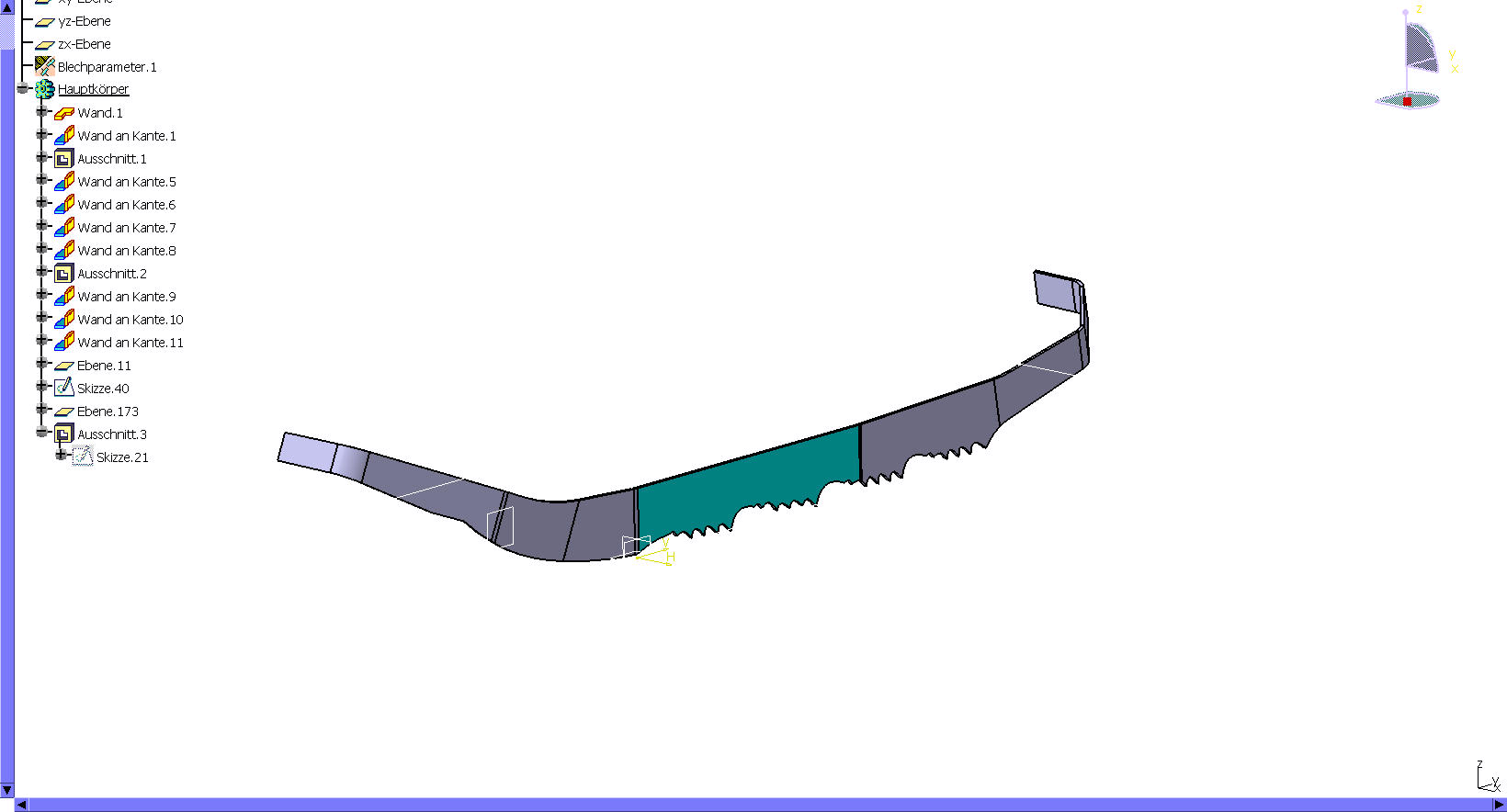

anbei die bilder von dem teil das ich meine, bräuchte eben die 2. hälfte.
das ganze soll ein kompletter rahmen werden, der an einer stelle geschweisst wird.

m.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hab ich noch eine Idee:

Du wickelst das Teil im Ursprungspart ab und kopierst den Körper dann in ein neues Part. Dort deaktivierst du den Link. Danach kannst du den Körper spiegeln.

Du kannst auch Zeichnungen als DXF exportieren. Von den Spiegelteil machst du dann eine Ansicht und exportierst sie bei Bedarf als DXF.

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Erstelle eine Zeichnung und dort gibt es die Funktion Abgewickele Ansicht /Unfold View oder so ähnlich.
Die Zeichnung als Dxf gespeichern.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi Dualstar.
Ich weiß nun nicht, ob Dir das doll weiterhilft, aber spätestens ab R18 ist eine spiegekoption für Blechteile integriert...

gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo.

da das teil nicht in einer ebene gebogen ist, ergeben sich keine schönen winkel.
d.h. anfangs hab ich einfach blech an blech gesetzt und bin nach dem vollen umfang ca. 5mm höher gewesen, als anfangs.
sonnst könnte ich jez einfach per abwicklungsknopf eine hälfte machen und dann alles in 2d spiegeln.

ich hab des ganze erst mal als solid gezeichnet, da geht des schön einfach, aber leider geht da keine abwicklung. bei einem rechteckblech vielleicht, aber ich habs mit den zacken nicht hinbekommen.

@thomasacro

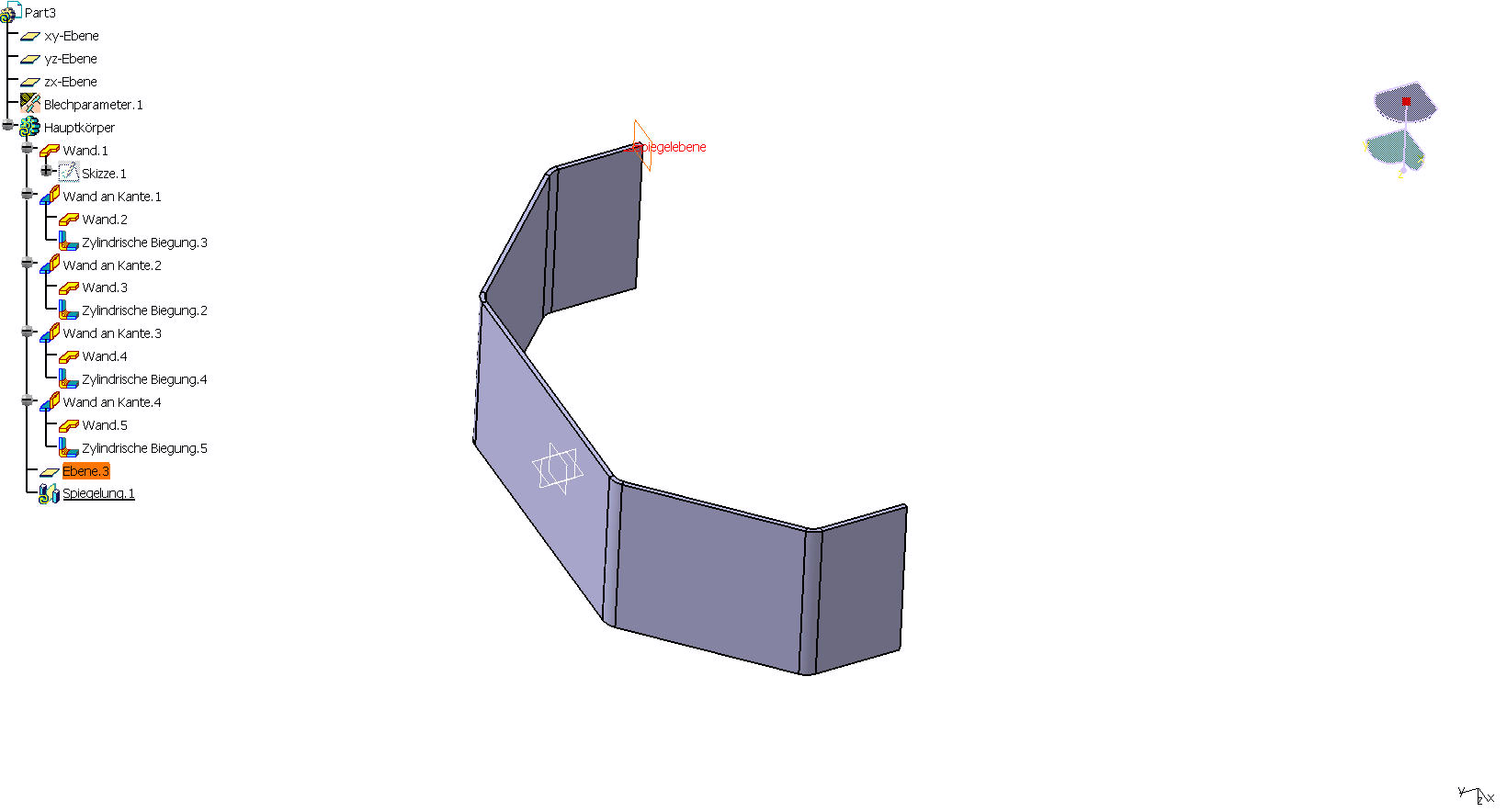

mein R14 hat auch ein spiegeloption, lässt mich aber nichts selektieren...
ich teste grad alles mit dem 1. bild aber da mag er mich auch nicht spiegeln lassen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Martin,

in R14 wirst Du Pech haben:
Man kann nur folgende Komponenten spiegeln:

Bohrungen, Ausschnitte, Flansche, Stempel und Muster.
Gespiegelte Komponenten können wiederholt gespiegelt werden.

Wände (bis R16) und versteifende Rippen können nicht gespiegelt werden!!!

Das heißt: Du musst das Teil Stück für Stück gespiegelt neu aufbauen. Bei Wänden, die auf einer Skizze basieren, kannst Du im GSD die Skizze spiegeln. Wenn Du die Wände hast, kannst Du vielleicht ein paar Verzierungen reinspiegeln, siehe oben.

Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hi

mittlerweise hat mir ein kommilitone das teil in einer anderen version von catia gespiegelt und das dxf geschickt.
passt !
danke für die hilfe

martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
