Thema: Sketcher - Silhouettenkanten in einem geschnittenen Mantel (2501 mal gelesen)

Bruford
Mitglied
Betriebsmittelkonstruktion - Elektromotorenfertigung

Senden Sie eine Private Message an Bruford

Schreiben Sie einen Gästebucheintrag für Bruford

Beiträge: 82
Registriert: 27.10.2008

HP Z600 Workstation
Windows 7
NVIDIA Quattro 4000
CATIA V5R19
3Dcom Enovia VPM

erstellt am: 20. Dez. 2008 19:15

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Nächstes Problem...

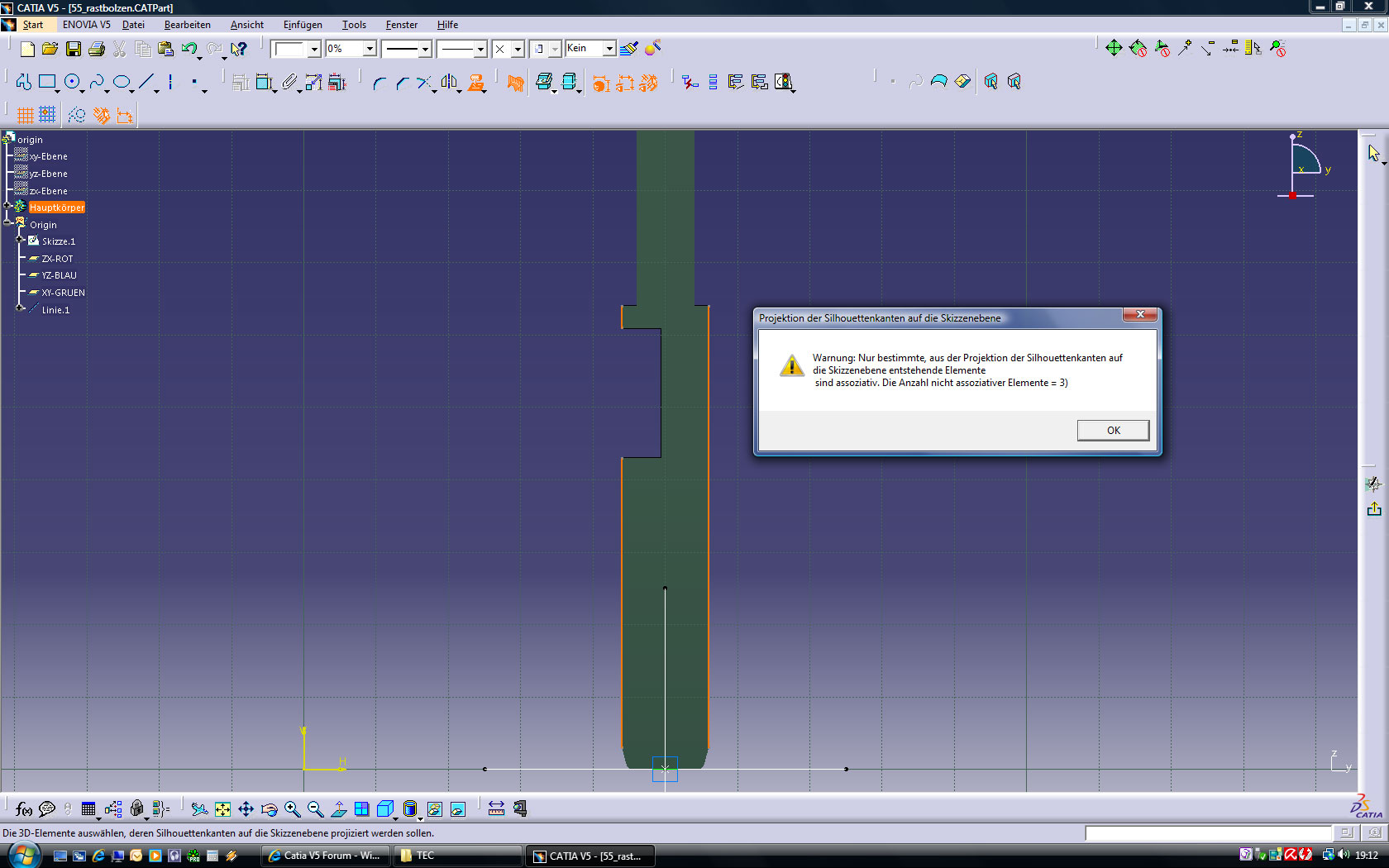

in einer Welle ist eine Tasche in der Mantelfläche ausgeschnitten, die mit Silhouettenkantenprojektion im Sketcher entstanden ist. zusätzlich kommt eine weitere Schräge in die Mantelfläche auf gleicher Ebene; jetzt kann ich aber keine Silhouettenkanten mehr projezieren, weil dieser Zylinder bereits durch die erste Tasche in der Skizze geschnitten ist, Fehlermeldung:

"Warnung, nur bestimmte, aus der der Projektion der Silhouettenkanten auf die Skizzenebene entstehenden Elemente sind assoziativ. Die Anzahl nicht assoziativer Elemente: 3"

What happens?

Bruford...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Ex-Mitglied

erstellt am: 20. Dez. 2008 19:54

<-- editieren / zitieren -->

Liegt deine Skizzierebene nicht auf der Zentralebene der Welle? Dann schneide sie doch.

------------------
Meine Firma | Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Senden Sie eine Private Message an Mörchen

Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 20. Dez. 2008 23:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für Bruford

Hallo Bruford,

die Fehlermeldung hat nichts mit der Geschichte des Teils zu tun. Manchmal ist es programmtechnisch einfach nicht möglich, die Silhouetten assoziativ in die Skizze zu projizieren. Diese Projektionen in den Sketcher sind sowieso mit Vorsicht zu benutzen, denn sie sind das erste, das bei Änderungen nicht mehr erkannt wird und neu referenziert werden muss. Besser sind Schnitte oder Projektionen in 3D aus dem Generative Shape Design.

Gruß
Mörchen
