Hallo zusammen,

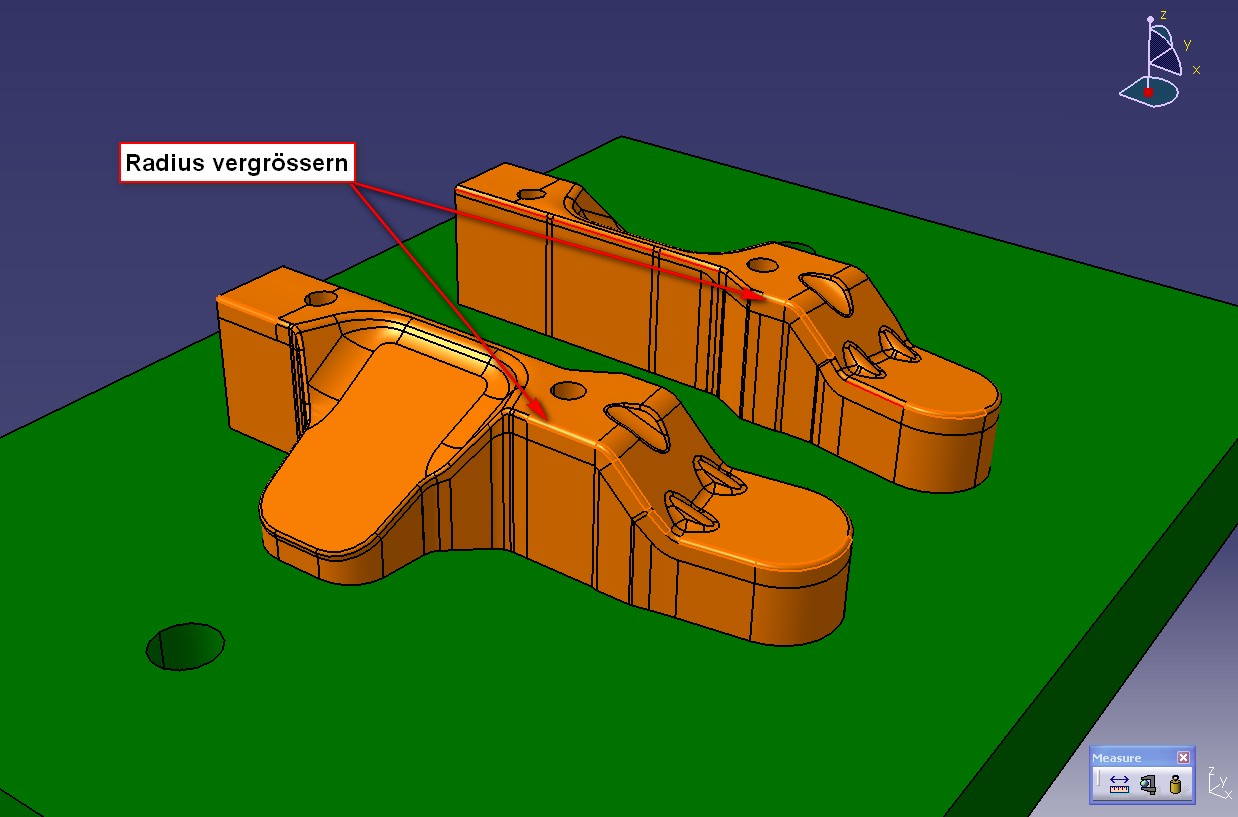

auf dem Bild könnt ihr die Negativfrom eines Blechhalters erkennen. Die Biegeradien sind zu klein und dies bereitet mir Probleme beim Umformen.

Wie kann man diesen Radius vergrössern?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
in welcher Form liegen die Radien vor? Ist das ein vollständiges Negativ? Ist das Ding parametrisch?

SG

Jens Hansen

------------------
Inoffizielle CATIA-Hilfeseite
Private Seite
Xing
Kochbuch - CATIA V5 automatisieren

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich habe von dem Blechhalter eine Fläche erstellt und auf diese einen Block extrudiert und als Begrenzung die Fläche angegeben, somit sind die Radien leider nicht parametrisch.

Mein Titel ist leider falsch, ich meinte natürlich Radien vergrössern.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

radiusvergrossern.rar

Hi, wenn ich es richtig sehe dan meinst du die radius am die gänzern contour der obernfläche zu vergrössern?

Ich habe mit eine einfaches part dieses gemacht: eine linien mit 'join' erstellen die langs die ganse contour lauft, diesern wirt als 'center curve' fur ein weiteres 'rib' gebraucht.

Irgendwo am die contour eine fläche machen die die aktuellen radius füllt, und mit ein 'rib' feature die ganse aktuellen edge fillet ausblenden. Nun hadst du ein neue scharfe zeite om ein neue edge fillet mit grössern radius zu erstellen.

Nicht die schönste lösung..

------------------

Entschuldigungen für mein Deutsch. Ich kann verstehen, aber schreiben ist ein wenig härter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Was vielleicht funktionieren könnte:
-> mit Funktion "Fläche entfernen" scharfkantige Kanten erzeugen
-> diese Kanten wieder verrunden

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das ist eine bessere Lösung! Und es funktioniert in meinem test-beispiel.

------------------

Entschuldigungen für mein Deutsch. Ich kann verstehen, aber schreiben ist ein wenig härter

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von bgrittmann:
Was vielleicht funktionieren könnte:
-> mit Funktion "Fläche entfernen" scharfkantige Kanten erzeugen
-> diese Kanten wieder verrunden

---

und was ist mit einem Face to Face Fillet?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Thomas

Das ist doch zu einfach (siehe Signatur)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

vielen Dank für eure konstruktiven Antworten!

Die Lösung mit Fläche entfernen und scharfkantige Kante erzeugen gefällt mir sehr gut.
Kann mir bitte jemand einen Screenshot von den icons machen, da ich leider nicht mal weiß, in welcher Oberfläche diese auftauchen.

Vielen Dank im Voraus.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Die Menüleiste ist viel besser um feststellen welche Features es gib (und dann kennt man auch das Icon)
Im Partdesign: Einfügen -> Aufbereitungskomponenten -> Teilfläche entfernen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Teilflächenausgewählt.jpg Fehlermeldung.jpg

Vielen Dank für die Erklärung.

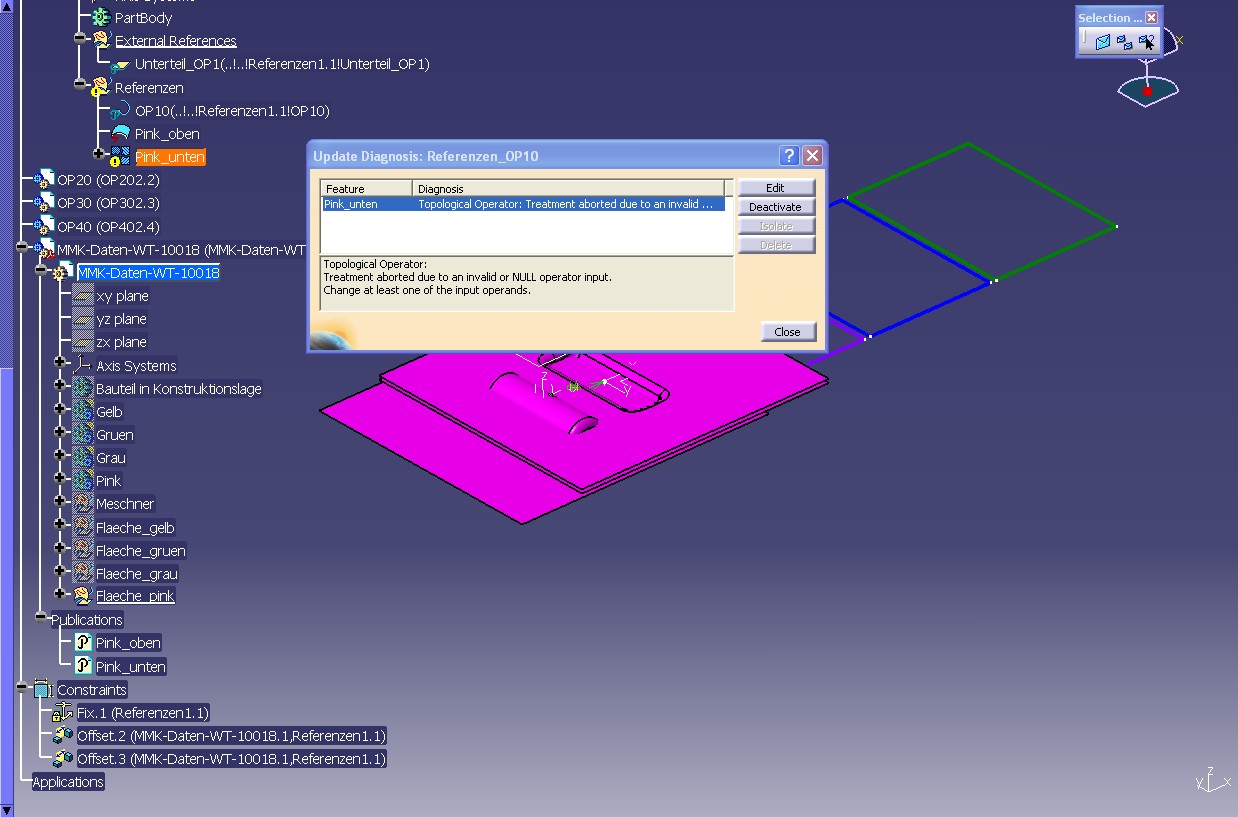

Ich habe die Teilflächen ausgewählt und mit ok bestätigt und eine Fehlermeldung bekommen.

Muss ich beizubehaltene Teilflächen auch auswählen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,

eigentlich wählst du nur die Fläche aus, die entfernt werden soll.

Allerdings kann es sein, daß deine Kontur zu komplex ist.

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?

---

Oh, dann habe ich wohl Glück gehabt und es ist wegen der komplexen Geometrie nicht geglückt.

Trotzdem Danke für eure Beiträge!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Bei der Funktion "Teilfläche entfernen" kann man ja auch Flächen angeben, die beibehalten werden sollen.
Es könnte auch helfen nur Teilbereiche zu "entrunden", und sich so schrittweise vorarbeiten.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

KantenentfernenvsFlaechenverrundung-abR16lesbar.zip



Zitat:

---

Original erstellt von bgrittmann:
Es könnte auch helfen nur Teilbereiche zu "entrunden", und sich so schrittweise vorarbeiten.

---

Bringt IMHO hier aber nichts, da das Bauteil mir optisch schon sagt, geht nicht ,-)
Ein Teilentrunden bringt hier leider auch nichts, es können zur Schliessung
der zu entfernenden Kante nur die mathematischen Grundlagen der Nachbarflächen herangezogen werden,
Catia fügt, konstruiert keine weiteren Flächen hinzu, wenn bedingt durch die Basissurface Löcher entstehen würde.

Zur Funktion Teilfläche entfernen: Ich klicke meist 1 Teilfläche (violett) an,
und bestimme dann die umliegenden Flächen die behalten werden sollen (hellblau) -
Schalter alle zu entfernenden Flächen ist aktiv.
Ist je nach Situation vorteilhafter, da u.U. weniger Flächen ausgewählt werden müssen.

Anbei noch ein Part mit mit einem kurzem Nachbau und der Empfehlung der erneuten Verrundung ,-)

@ggielen & im Allgemeinen: IMHO sinnvoll bei Bsp.parts, immer die Version anzugeben,
nichts ist ärglicher, man nimmt sich die Zeit, läd es runter, startet v5 und verzieht das Gesicht...
da das Bsp in einer höheren Release gespeichert wurde...

[Diese Nachricht wurde von Thomas Harmening am 14. Dez. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Nach den Frickellösungen hab ich jetzt mal ein paar grundlegende Fragen:

- Wie ist der Blechhalter entstanden?
- Gibt es irgendwo den Halter mit dem parametrischen Aufbau?
- Was spricht dagegen, den ursprünglichen Halter anzupassen, die Fläche abzuleiten und in dem Werkzeugteil auszutauschen?

Viele Grüße,

CEROG

------------------
Meine Firma  |  Website zum Buch Technisches Zeichnen mit CATIA V5

Wie stelle ich meine Fragen richtig?
