Thema: Hilfe bei Baugruppenbohrung (5350 mal gelesen)
|
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
   Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 11:22  <-- editieren / zitieren -->   Unities abgeben:

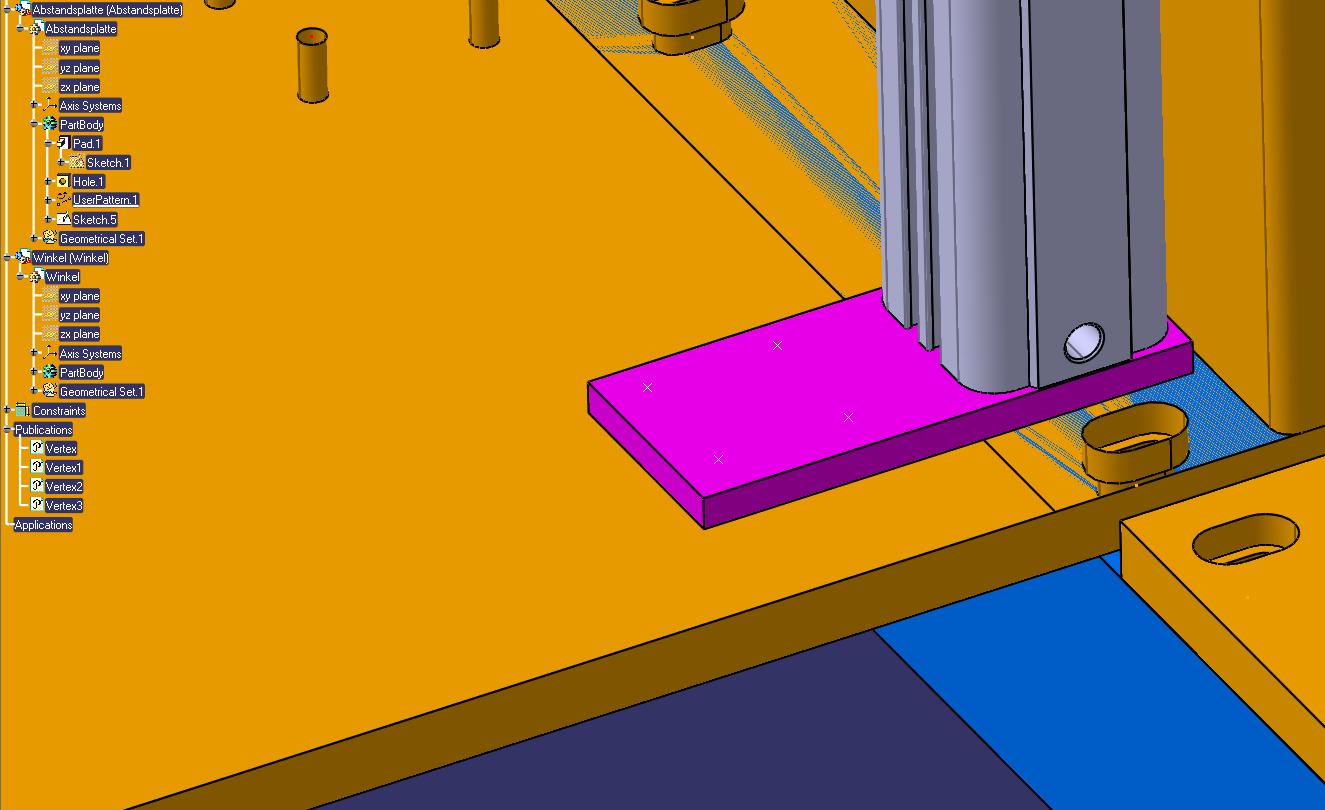

Hi Leute, sagt mal, muss ich bei dieser Funktion etwas bestimmtes beachten?? Egal was ich mache und was ich auch anklicke, es passiert nix. kommt halt nur irgendwann das Maussymbol mit dem "Verbotszeichen" Wie im Bild zu sehen, wollt ich an den 4 Punkten Löcher durch 2 Platten bohren. Die zugehörige Skizze ist auf der oberen Platte erstellt worden und die 4 Punkte sind auch publiziert! Versteh ich nicht, warum das nicht geht^^
MfG der Smokie
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 11:26 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
Hallo Smokie, prinzipiell geht das so: - Befehl selektieren
- Punkt wählen
- Fläche wählen Im Fenster „Bohrungsdefinition“ können die üblichen Einstellungen vorgenommen werden. (Die Skizze ist inaktiv) Im Fenster „Definition der Baugruppenkomponenten“ werden mit Hilfe der Pfeiltasten diejenigen Komponenten ins untere Teilfenster transportiert, die durchbohrt werden sollen. Das Baugruppenbohrung ist in allen betreffenden Part-Modellen vorhanden, kann aber nur im Produkt editiert werden. Vielleicht muss in deinem Fall noch der Körper, auf den die Bohrung gesetzt wird, veröffnetlicht werden. Gruß
Mörchen
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 11:31 <-- editieren / zitieren --> Unities abgeben:
Erstmal vielen Dank für die schnelle Antwort!  Habe den entsprechenden Körper auch mal probehalber veröffentlicht...ändert aber nix! Mein Vorgehen: Ich bin im obersten Product, selektiere den Befehl, und kann dann zum Bsp. einen Punkt und 2 Kanten auswählen. Aber von Anfang an KEINE Fläche oder einen Körper, das heißt, ich komme gar nicht erst in diese Definitionsfenster!  MfG der Smokie Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 11:36 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
|
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 11:44 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 11:51 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
|
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 12:05 <-- editieren / zitieren --> Unities abgeben:

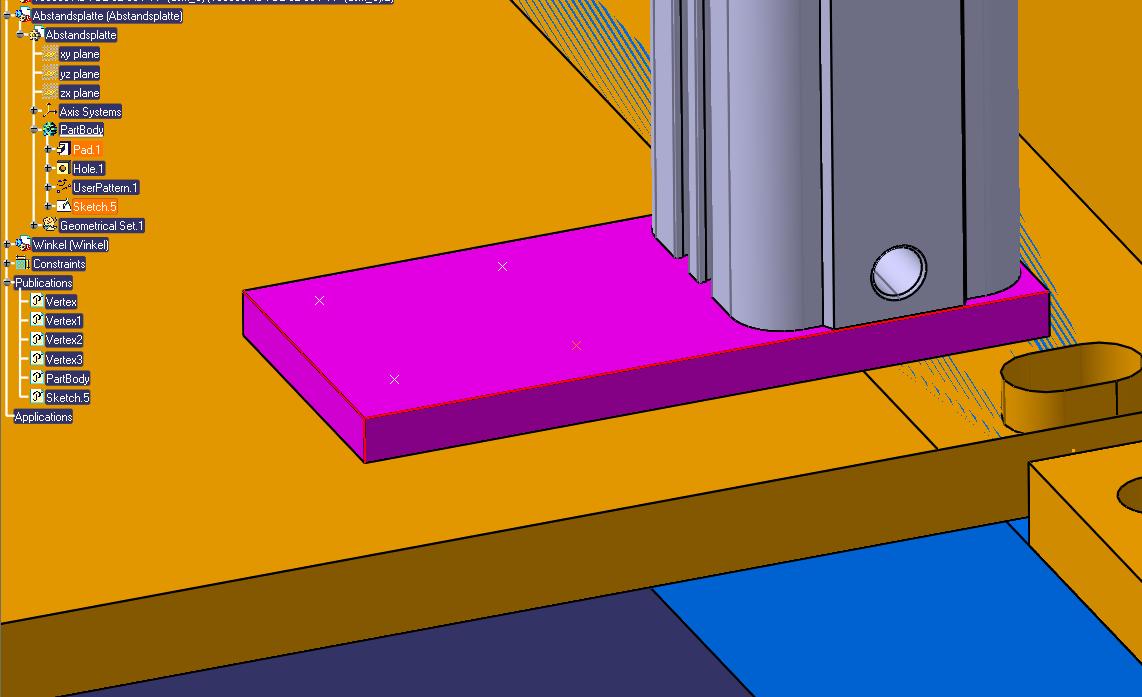

Schlecht ausgedrückt...funktioniert nicht! :-( Hab jetzt alle 4 Punkte, den Partbody und die Skizze, auf der die Punkte liegen, publiziert (Sketch.5)...ohne Erfolg! Habe im Bild spaßeshalber mal einen Punkt und 3 Kanten selektiert, ab da geht gar nix mehr (auszuwählen)^^ [Diese Nachricht wurde von SmokieMcPot am 13. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 12:07 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
|
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 12:39 <-- editieren / zitieren --> Unities abgeben:
Jepp, das Hauptprodukt ("das oberste") ist blau hinterlegt und angewählt!  Ist denn mein grundlegendes Vorgehen erstmal soweit richtig?? - Punkte über eine Skizze zu erstellen, die in einem Part liegt?? MfG der Smokie [Diese Nachricht wurde von SmokieMcPot am 13. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 12:45 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
Hallo Smokie, müßte eigentlich so gehen. Lass mal die Punkte weg und selektier gleich die Fläche, ob das geht. Die Bohrung kann man dann in dem Part positionieren, in dem die angeklickte Fläche liegt. Dan gibt es dann eine editierbare Positionierungsskizze. Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 12:48 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 12:52 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
|
Ancela
Mitglied
Techn. Zeichnerin
Beiträge: 321
Registriert: 09.11.2004 Windows 10
Catia V5R26 SP4
SmarTeam V5-6R2016 SP4
|
erstellt am: 13. Nov. 2008 13:03 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
Hallo Smokie, wenn dieses Verbotszeichen erscheint und Du noch eine Weile mit der Maus drauf bleibst, erscheint dann eine Meldung am Mauszeiger?
(So einen Fall kenne ich mit diesem "Verbotszeichen", deshalb meine Antwort) Gruß
Angela
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 13:04 <-- editieren / zitieren --> Unities abgeben:

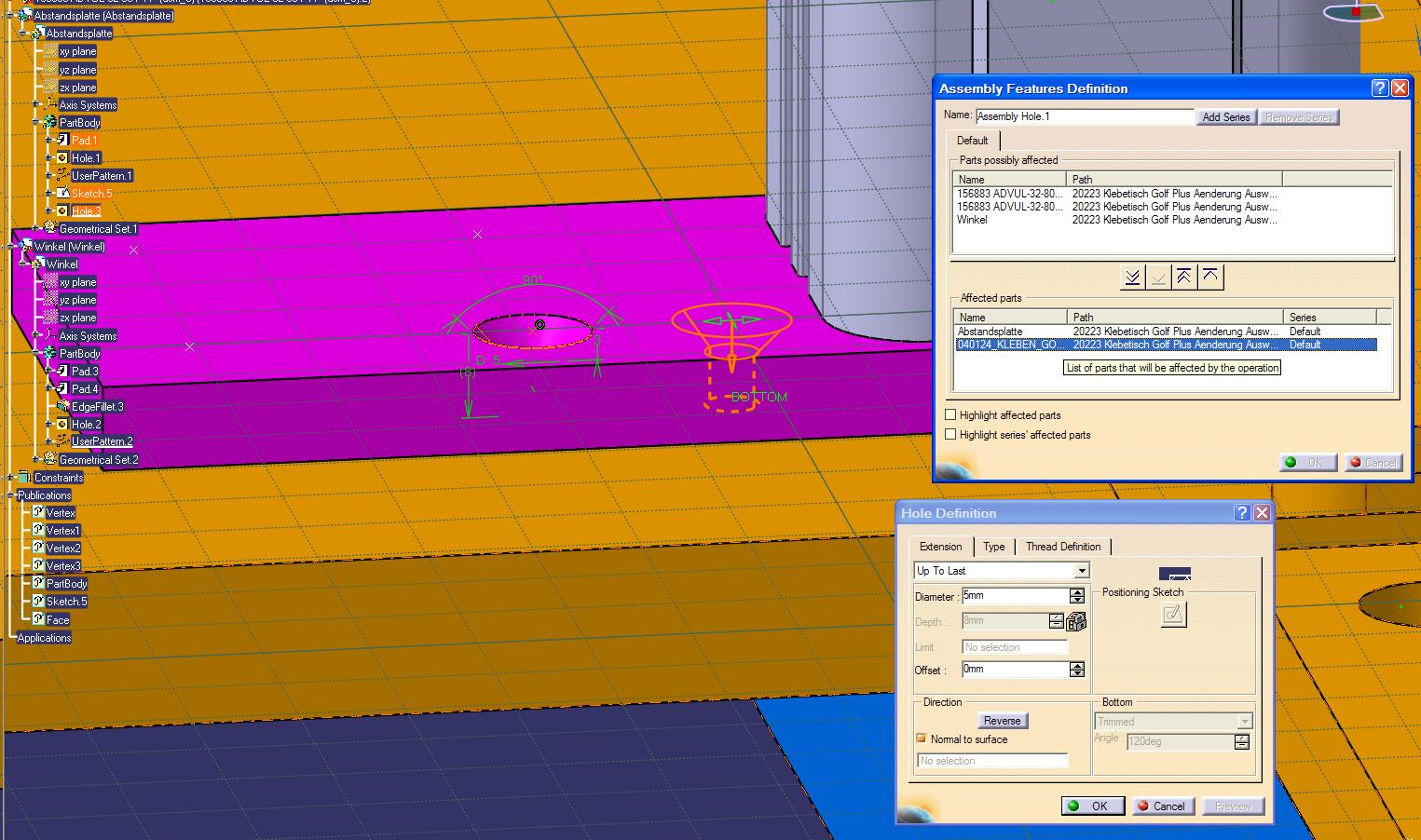

Oh manno!^^ Es lag tatsächlich NUR an dieser einen Fläche, die nicht publiziert war^^ Sehr ärgerlich  OK, weiter gehts: nächstes Problem Habe beide Platten ausgewählt (siehe Bild), trotzdem ist das Loch nur in der Obersten vorhanden (außerdem würde, wenn ich jetzt auf OK klicke, eine Fehlermeldung kommen!) Und wie kann ich NUR der Untersten Platte ein Gewinde zuweisen! EDIT: Habe die untere Fläche des unteren Körpers auch veröffentlicht und als "Up-to-Plane"-Limit angegeben!
MfG der Smokie
[Diese Nachricht wurde von SmokieMcPot am 13. Nov. 2008 editiert.] [Diese Nachricht wurde von SmokieMcPot am 13. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 13:08 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
|
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 13:11 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 13:14 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
|
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 13:18 <-- editieren / zitieren --> Unities abgeben:
Zitat:
Original erstellt von SmokieMcPot:
...EDIT: Habe die untere Fläche des unteren Körpers auch veröffentlicht und als "Up-to-Plane"-Limit angegeben! MfG der Smokie
Auch schon versucht! Habe mal ein einfaches Übungsbeispiel erzeugt und da hat das "Blind" ohne Probleme funktioniert, nur HIER nicht...komisch! [Diese Nachricht wurde von SmokieMcPot am 13. Nov. 2008 editiert.] [Diese Nachricht wurde von SmokieMcPot am 13. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 13:31 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 13:32 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot
Zitat:
Habe beide Platten ausgewählt (siehe Bild), trotzdem ist das Loch nur in der Obersten vorhanden (außerdem würde, wenn ich jetzt auf OK klicke, eine Fehlermeldung kommen!)
Welche Felermeldung kommt denn dann? Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008
|
erstellt am: 13. Nov. 2008 13:37 <-- editieren / zitieren --> Unities abgeben:
Hochladen ist leider nicht möglich! Trotzdem danke ich dir für deine geopferte Zeit!! Da das jetzt auch langsam zu aufwendig (oder zu kompliziert) wird, werde ich beide Platten einfach einzeln bohren!
MfG der Smokie
EDIT: Warte, Fehlermeldung kommt gleich, der Rechner hier ist nicht der Schnellste^^ [Diese Nachricht wurde von SmokieMcPot am 13. Nov. 2008 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)
Beiträge: 107
Registriert: 20.08.2008 CATIA V5 R2018 SP3 @ Win 10 64
|
erstellt am: 13. Nov. 2008 13:59 <-- editieren / zitieren --> Unities abgeben:
|
Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)
Beiträge: 3830
Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 13. Nov. 2008 14:05 <-- editieren / zitieren --> Unities abgeben: Nur für SmokieMcPot

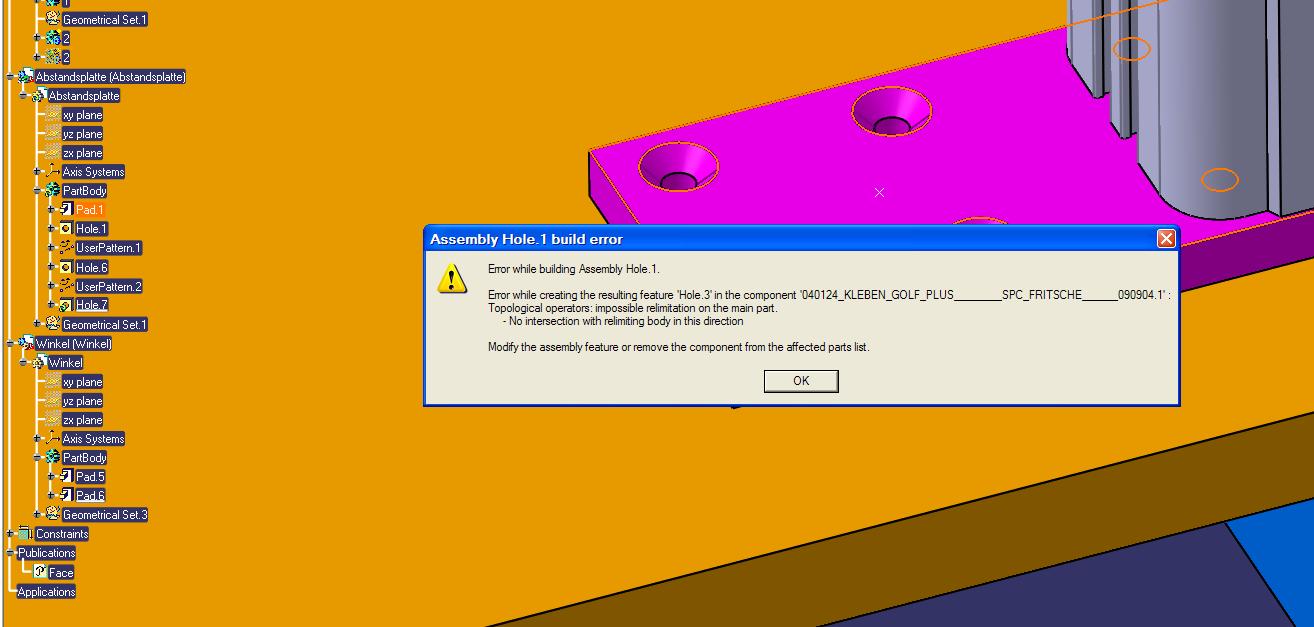

Hallo Smokie, er sagt, er kann es nicht am Hauptkörper begrenzen. Liegt die Geometrie im Hauptkörper oder in einem anderen Körper? Einen anderer Körper sollte mit boolschen Operationen in den Hauptkörper addiert werden. Als letzten Versuch mach mal bitte einen Screenshot vom Baum des angemeckerten Teils. Gruß
Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
