Thema: Ausrichten von Stanzungen (1219 mal gelesen)

Dressler
Mitglied
technischer Angestellter

Senden Sie eine Private Message an Dressler

Schreiben Sie einen Gästebucheintrag für Dressler

Beiträge: 301
Registriert: 19.11.2003

Windows XP Professional mit SP2
Pentium 4
1 GB RAM
NVIDIA Quadro FX 500
AutoCAD LT 2006

erstellt am: 30. Jul. 2008 23:47

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

ausgerichtet.pdf

Hallo,

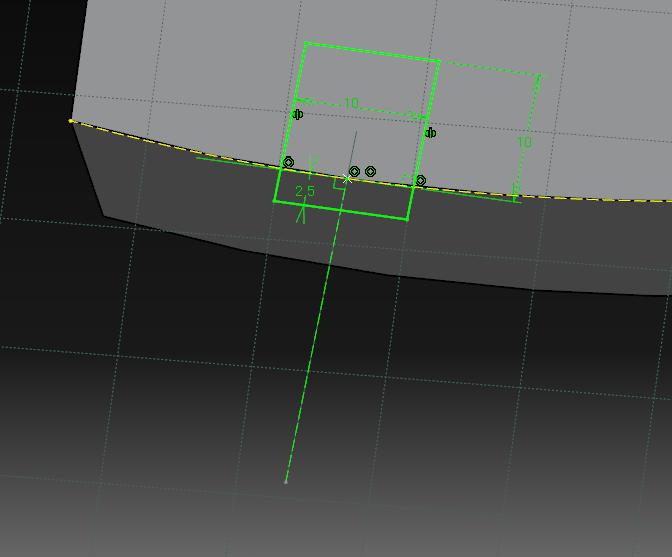

ich bin ein ziemlicher Neuling im CATIA V5 und besuche gerade meinen ersten Kurs. Beim konstruieren ist mir die folgende im Anhang befindliche Problemstellung vorgekommen:
Ich möchte eine "Stanzung" an einer Freiform immer so ausrichten, dass sie z.B. an einer Seite immer lotrecht zu der Freiform ausgeführt wird. ist sowas möglich, wenn ja wie? Ansonsten wäre es auch schon super, wenn die "Stanzung" immer nur z.B. zum Mittelpunkt eines Kreises der Freiform mit ihrere lotrechten zeigen würde.

Welche Bedingungen kann man setzen, dass es so funktioniert???
Viele Grüße Björn

[Diese Nachricht wurde von Dressler am 30. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

DMaier
Mitglied
Key-User CAD/PLM/ERP

Senden Sie eine Private Message an DMaier

Schreiben Sie einen Gästebucheintrag für DMaier

Beiträge: 182
Registriert: 09.04.2008

Catia V5 R19SP7
Anbindung an SAP ECC 6.0 und PartSolutions 8.1.08
WinXP 64

erstellt am: 31. Jul. 2008 07:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für Dressler


So etwas lässt sich relativ gut über eine Powercopy abhandeln.
Dafür wirst du einen 3D-Punkt auf deiner Kurve brauchen, den Rest kannst du in der Skizze definieren (Linie normal zu Kurve und daran die Stanzung ausrichten).

[Diese Nachricht wurde von DMaier am 31. Jul. 2008 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
